當AMD處理器遇上Thunderbolt 4、為創作者所獻上的最高禮讚，ASUS ProArt B550-Creator主機板開箱實測
文．圖／Lucky 2021-08-11 13:37:25
華碩為創作者所打造的ProArt產品家族有著相當悠久的歷史，從過去只專注在螢幕產品，到現在延伸到筆電、套裝電腦等，配上精美的外型，是許多玩家們眼中的夢幻逸品之一，如今華碩也將觸角伸向了DIY組裝市場，推出了ProArt B550-Creator主機板，就讓我們來看看一款為「創作」而生的主機板在設計的思路上與傳統電競主機版有什麼不同吧！
主機板使用黑色搭配金色線條的方正風格。
而在細膩的外表之下，ProArt B550-Creator即便屬於中高階「B550」的一員，但為了滿足高階創作者對於主機性能的需求，在用料上可是完全沒在客氣的，用上12+2相供電模組，想要撐起AMD最高階的Ryzen 9 5950X也完全不是問題，同時主機板還經過了連續168小時的極端環境測試、Adobe相容性認證，確保創作者在長時間工作的穩定性。
MOSFET散熱片有經過髮絲紋處理，增加整體細節。
I/O遮罩使用特殊的半透明風格，並將PROART字樣融入其中。
處理器腳位依然是熟悉的AM4，能夠相容AMD Ryzen 3000、5000系列。
處理器的電源採8+4 Pin設計。
拆下散熱遮罩可以看到12+2相供電模組。
4組記憶體插槽的一旁有除錯燈、ARGB腳針、USB 3.2 Gen 1 Type C的前面板插槽。
硬體擴充性方面，主機板提供了3組PCIeX16插槽、2組PCIeX1，其中最上方的兩組PCIeX16採PCIe 4.0通道版本(Dual X8)，而最下方的PCIeX16的通道數量則僅有PCIe 3.0X4而非X16，原因在於需要提供通道給兩組Thunderbolt 4連接埠。
主機板下半部提供3組PCIeX16、2組PCIeX1、2組M.2插槽。
硬碟擴充的部分，主機板提供了兩組M.2插槽並都具備華碩獨家的免螺絲固定功能，其中最上的M.2插槽能夠支援PCIe 4.0通道和22110尺寸的超長型SSD；下方的則是走PCIe 3.0X4版本，且通道是和兩組PCIeX1插槽共用，代表安裝SSD後，PCIeX1槽位就會失去功能，這點在周邊的擴充上需要多加留意。

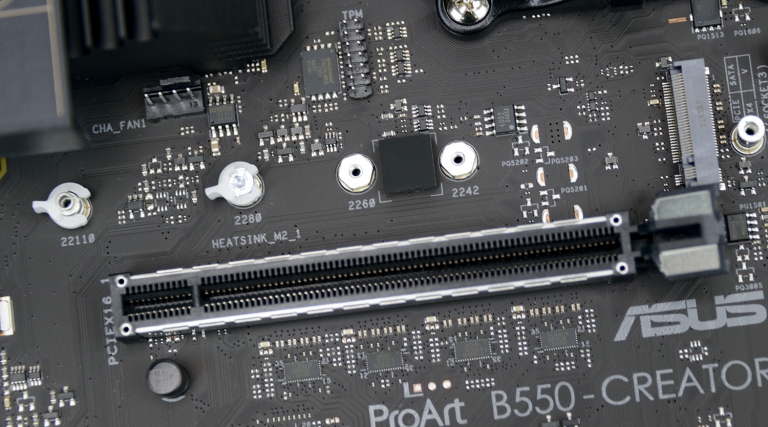

第一組M.2插槽支援最大22110尺寸的SSD，並採PCIe 4.0通道標準；最上方兩組的PCIe X16有強化鎧甲包覆，同樣也支援PCIe 4.0通道。
南橋散熱片覆蓋了一層透明壓克力，呈現現代藝術品般的質感。
移除散熱片後就能看到B550南橋晶片。
主機板左下角的音訊晶片有額外使用抗干擾遮罩，內部晶片型號為 Realtek S1220A 。
主機板左下角提供前面板音樂插槽、風扇插槽、RGB、ARGB腳針。
下方中間處準備兩組USB 2.0前面板插槽。
右下角備有4組SATA 6Gbps、USB 3.2 Gen 1插槽。
環控晶片是nuvoTon的NCT6798D。
Winbond 25Q256JWEQ BIOS 晶片。
接著來看看後端I/O配置，ProArt B550-Creator在視訊輸出上也更是別出心裁，不光提供了最新的HDMI 2.1視訊埠，還特別位這塊AMD平台的主機板準備了兩組屬於Intel技術的Thunderbolt 4連接埠，能夠實現40 Gb/s的傳輸速率與支援8K解析度的螢幕！
不過此時玩家可能會納悶，Thunderbolt 4又不是裝在顯示卡上，難道是要創作者用內顯來連接螢幕嗎？不用擔心，華碩早就想到了，ProArt B550-Creator的Display Port是經過特殊設計的，只要將主機板與顯示卡用Display Port線材相連，就能夠利用Thunderbolt 4 進行畫面輸出，這可說是AMD平台的一大創舉。
另外，主機板在其他I/O的配置上也有其獨到之處，像是6組USB Type A中有2組USB 2.0，剩餘4組USB 3.2 Gen 2 Type A用了湖水綠塗裝來進行區別而不是一般常見的紅色，網路連接則是考慮到創作過程會大量消耗硬碟容量的關係，準備了2組2.5G的RJ45網路連接埠，讓創作者可以單獨以實體線的方式與NAS裝置連接，提供更穩定可靠的資料備份功能。
主機板後端I/O提供2組USB 2.0(黑色)、4組USB 3.2 Gen 2 Type A(湖水綠色)、2組2.5G網路孔、2組Thunderbolt 4 Type C、PS/2鍵鼠埠、BIOS重置鈕、HDMI 2.1、DP視訊埠、5組3.5mm音源孔、S/PDIF光纖埠。
主機板使用2組Intel的S0463L45的2.5G網路晶片。
機身背面一覽。
記憶體：Crucial Ballistix RGB DDR4-3600 8GB*4(共計32GB)
顯示卡：MSI RTX 3080 Ti SUPRIM X
SSD：WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
電源：Fractal Design ION GOLD 850W
AMD Ryzen 9 5950X核心採12C/32T設計。
在基礎跑分上，Ryzen 9 5950X憑藉著多核心的優勢，在CINEBENCH R23和CPU-Z均拿下極高的分數，其中CPU-Z更是以11,500以上的高分把整個跑分欄位給填滿。而RTX 3080 Ti則的威力也是不容小覷，在3D MARK中的Fire Stirke裡拿下接近4萬分的成績。
CINEBENCH R23的單核與多核成績為1,321 /26,349分；CPU-Z的單核與多核成績為557.7 /11,581分。
3DMARK新增的CPU測試項目能夠測試1、2、4、8、16執行緒的效能，其最終總分為12,544分。
3DMARK中的Time Spy是為DX12的遊戲內容設計、Port Royal則是針對光追內容。
Fire Strike是針對DX11的遊戲內容進行效能評估。
既然ProArt B550-Creator主機板是為創作者設計，本次在軟體實戰方面就用各種創作程式來進行測試，在Ryzne 9 5950X+RTX 3080 Ti的雙重攻勢下，整體的成績可以說是像當亮眼，像是Photoshop的跑分就達到1200分以上、Premiere Pro也突破了1,000大關，能夠輕鬆勝任4K影片剪輯，甚至是8K影片都有能力處理。
Photoshop跑分成績達到1,240分、Premiere Pro也有1047分的高水準，能夠輕鬆應付絕大多數的2D平面創作。
Blender計算的是3D渲染的所需花費的時間，因此時間越短成績越好，NVIDIA的顯卡可以使用一般CUDA核心或是3D渲染專屬的OPITX核心，後者的效率表現可以高出50%以上。
V Ray是計算光線渲染效能的程式，由左至右分別是針對處理器、處理器+顯示卡(CUDA)、顯示卡(RTX核心)的效能分數。
SPECviewperf 2020是針對工業上多種3D軟體如3D MAX、MAYA等進行跑分測試，相關結果如上圖所示。
同時在效能表現上，ProArt B550-Creator也同樣有著相當強勁的表現，即便是用最高階的Ryzen 9 5950X+RTX 3080 Ti的硬體組合，也能穩定發揮其效能，為創作者們打造更好的工作效率，將創意發會變得更為隨心所欲。
★快來追蹤/加入我們!!!
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
ProArt B550-Creator主機板開箱
ProArt B550-Creator做為一款為數位創作者所打造的產品，在外觀上可以說充滿了「藝術」的氣息，配色上使用ProArt家族常見的黑色主體+金色線條裝飾，其中筆直方正的MOSFET散熱片給人一種猶如畫廊相框的感覺，而一旁的I/O遮罩則是使用市場上極為罕見的半透明設計，更把「PROART」的商標以幾何線條的形式融入其中，可說是細節滿滿。此外南橋散熱片則是在頂部放上的一片透明壓克力，搭配底下的柵狀紋路，充滿現代藝術的氣質。
主機板使用黑色搭配金色線條的方正風格。而在細膩的外表之下，ProArt B550-Creator即便屬於中高階「B550」的一員，但為了滿足高階創作者對於主機性能的需求，在用料上可是完全沒在客氣的，用上12+2相供電模組，想要撐起AMD最高階的Ryzen 9 5950X也完全不是問題，同時主機板還經過了連續168小時的極端環境測試、Adobe相容性認證，確保創作者在長時間工作的穩定性。
MOSFET散熱片有經過髮絲紋處理，增加整體細節。
I/O遮罩使用特殊的半透明風格，並將PROART字樣融入其中。
處理器腳位依然是熟悉的AM4，能夠相容AMD Ryzen 3000、5000系列。
處理器的電源採8+4 Pin設計。
拆下散熱遮罩可以看到12+2相供電模組。
4組記憶體插槽的一旁有除錯燈、ARGB腳針、USB 3.2 Gen 1 Type C的前面板插槽。硬體擴充性方面，主機板提供了3組PCIeX16插槽、2組PCIeX1，其中最上方的兩組PCIeX16採PCIe 4.0通道版本(Dual X8)，而最下方的PCIeX16的通道數量則僅有PCIe 3.0X4而非X16，原因在於需要提供通道給兩組Thunderbolt 4連接埠。
主機板下半部提供3組PCIeX16、2組PCIeX1、2組M.2插槽。硬碟擴充的部分，主機板提供了兩組M.2插槽並都具備華碩獨家的免螺絲固定功能，其中最上的M.2插槽能夠支援PCIe 4.0通道和22110尺寸的超長型SSD；下方的則是走PCIe 3.0X4版本，且通道是和兩組PCIeX1插槽共用，代表安裝SSD後，PCIeX1槽位就會失去功能，這點在周邊的擴充上需要多加留意。
第一組M.2插槽支援最大22110尺寸的SSD，並採PCIe 4.0通道標準；最上方兩組的PCIe X16有強化鎧甲包覆，同樣也支援PCIe 4.0通道。
南橋散熱片覆蓋了一層透明壓克力，呈現現代藝術品般的質感。
移除散熱片後就能看到B550南橋晶片。
主機板左下角的音訊晶片有額外使用抗干擾遮罩，內部晶片型號為 Realtek S1220A 。
主機板左下角提供前面板音樂插槽、風扇插槽、RGB、ARGB腳針。
下方中間處準備兩組USB 2.0前面板插槽。
右下角備有4組SATA 6Gbps、USB 3.2 Gen 1插槽。
環控晶片是nuvoTon的NCT6798D。
Winbond 25Q256JWEQ BIOS 晶片。接著來看看後端I/O配置，ProArt B550-Creator在視訊輸出上也更是別出心裁，不光提供了最新的HDMI 2.1視訊埠，還特別位這塊AMD平台的主機板準備了兩組屬於Intel技術的Thunderbolt 4連接埠，能夠實現40 Gb/s的傳輸速率與支援8K解析度的螢幕！
不過此時玩家可能會納悶，Thunderbolt 4又不是裝在顯示卡上，難道是要創作者用內顯來連接螢幕嗎？不用擔心，華碩早就想到了，ProArt B550-Creator的Display Port是經過特殊設計的，只要將主機板與顯示卡用Display Port線材相連，就能夠利用Thunderbolt 4 進行畫面輸出，這可說是AMD平台的一大創舉。
另外，主機板在其他I/O的配置上也有其獨到之處，像是6組USB Type A中有2組USB 2.0，剩餘4組USB 3.2 Gen 2 Type A用了湖水綠塗裝來進行區別而不是一般常見的紅色，網路連接則是考慮到創作過程會大量消耗硬碟容量的關係，準備了2組2.5G的RJ45網路連接埠，讓創作者可以單獨以實體線的方式與NAS裝置連接，提供更穩定可靠的資料備份功能。
主機板後端I/O提供2組USB 2.0(黑色)、4組USB 3.2 Gen 2 Type A(湖水綠色)、2組2.5G網路孔、2組Thunderbolt 4 Type C、PS/2鍵鼠埠、BIOS重置鈕、HDMI 2.1、DP視訊埠、5組3.5mm音源孔、S/PDIF光纖埠。
主機板使用2組Intel的S0463L45的2.5G網路晶片。
機身背面一覽。效能實測
許多數位創作如影片剪輯、特效製作、3D建模等，都需要消耗極為大量的硬體資源，因此本次小編在處理器和顯示卡的選擇上採取最高規格待遇，使用Ryzen 9 5950X搭配RTX 3080 Ti顯示卡來驗證主機板是否有足夠的能力應付創作時繁雜的工作需求。測試平台規格
處理器：Ryzen 9 5950X記憶體：Crucial Ballistix RGB DDR4-3600 8GB*4(共計32GB)
顯示卡：MSI RTX 3080 Ti SUPRIM X
SSD：WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
電源：Fractal Design ION GOLD 850W
AMD Ryzen 9 5950X核心採12C/32T設計。在基礎跑分上，Ryzen 9 5950X憑藉著多核心的優勢，在CINEBENCH R23和CPU-Z均拿下極高的分數，其中CPU-Z更是以11,500以上的高分把整個跑分欄位給填滿。而RTX 3080 Ti則的威力也是不容小覷，在3D MARK中的Fire Stirke裡拿下接近4萬分的成績。
CINEBENCH R23的單核與多核成績為1,321 /26,349分；CPU-Z的單核與多核成績為557.7 /11,581分。
3DMARK新增的CPU測試項目能夠測試1、2、4、8、16執行緒的效能，其最終總分為12,544分。
3DMARK中的Time Spy是為DX12的遊戲內容設計、Port Royal則是針對光追內容。Fire Strike是針對DX11的遊戲內容進行效能評估。既然ProArt B550-Creator主機板是為創作者設計，本次在軟體實戰方面就用各種創作程式來進行測試，在Ryzne 9 5950X+RTX 3080 Ti的雙重攻勢下，整體的成績可以說是像當亮眼，像是Photoshop的跑分就達到1200分以上、Premiere Pro也突破了1,000大關，能夠輕鬆勝任4K影片剪輯，甚至是8K影片都有能力處理。
Photoshop跑分成績達到1,240分、Premiere Pro也有1047分的高水準，能夠輕鬆應付絕大多數的2D平面創作。
Blender計算的是3D渲染的所需花費的時間，因此時間越短成績越好，NVIDIA的顯卡可以使用一般CUDA核心或是3D渲染專屬的OPITX核心，後者的效率表現可以高出50%以上。
V Ray是計算光線渲染效能的程式，由左至右分別是針對處理器、處理器+顯示卡(CUDA)、顯示卡(RTX核心)的效能分數。
SPECviewperf 2020是針對工業上多種3D軟體如3D MAX、MAYA等進行跑分測試，相關結果如上圖所示。為創意做強而有力的支撐
ProArt B550-Creator在規格上相當著重創作者們在擴充上面的需求，2組2.5G網路孔讓NAS可以與主機直接連接，還打破AMD和Intel之間的限制，提供兩組Thunderbolt 4增進了周邊設備傳輸效率與拓展的可能。同時在效能表現上，ProArt B550-Creator也同樣有著相當強勁的表現，即便是用最高階的Ryzen 9 5950X+RTX 3080 Ti的硬體組合，也能穩定發揮其效能，為創作者們打造更好的工作效率，將創意發會變得更為隨心所欲。
