小體積卻有高效能、Mini-ITX組機最佳選擇,MSI MPG B560I Gaming Edge WiFi開箱
文.圖/Rex 2021-06-18 20:45:20
隨著Intel 11代的正式登場,各主機板廠商也是在接續Z590晶片組之後,陸續地推出更多平價或中階版本的500晶片組產品線來對應,對於玩家來說,入手一片新款的B560主機板來搭載如11代Core i7或i5等級的處理器似乎是蠻超值的做法;先前在站上也介紹過多款的B560主機板了,這次要開箱的是主打ITX規格的MSI B560I Gaming Edge WiFi這一片,迷你ITX規格尺寸的B560,是否能發揮出強大且高效能的11代火箭效能呢?看了就知道囉!
相較於前代的B460晶片組來說,B560晶片組可對應11代處理器的優勢顯然更具競爭力與相容性,不只可支援11代、連10代處理器也可以在B560上面使用,配上了支援新的PCIe Gen 4 M.2插槽設計與最新的Wi-Fi 6E無線網路,基本上整款主機板的設計已經涵蓋了玩家需要的各項元素與使用功能,而且是通通集合在這片Mini-ITX的尺寸規格內,不僅僅是小巧且五臟俱全而已,許多規格配置上都已經超過更多了。
整體的主要特色包括了內建有Core Boost核心升壓技術、Audio Boost音效增強技術、DDR4 Boost記憶體超頻技術、8層PCB設計與2oz厚度銅的添加等,也加大了整體的PWM散熱片面積與採用高導係數的7W/mk導熱墊協助散熱,結合剛剛提到的Wi-Fi 6E與2.5G LAN、新一代Lightning Gen 4(Gen 4 PCIe與M.2)等,直接打造最強大的Mini-ITX架構。
下面就透過圖片來巡禮一下這片小巧又強大的MPG B560I Gaming Edge WiFi主機板吧!
背面I/O埠的提供相當齊全(USB 2.0 x4、DP x1、HDMI x1、USB 3.2 Gen 2 Type-A x1/Type-C x1、2.5G LAN、WiFi 6E天線埠、音效插孔),對於玩家來說,這片B560I已經涵蓋了使用上的各項需求
測試平台規格:
處理器:Intel Core i7-11700K
記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:NVIDIA RTX 3060 Ti FE
電源:ENERMAX Platimax 1350W
透過CPU-Z的偵測,可以看到這次使用的是11代的Core i7-11700K這顆處理器,以及採用的是MSI MPG B560I Gaming Edge WiFi這片主機板,下面也將使用3DMark與PCMark 10等軟體以及4款遊戲來做一下效能驗證。基本上在Cinebench R23與CPU-Z Bench上頭的表現也是符合i7-11700K的成績,並沒有因為是ITX小板子、B560等級就打了折扣,同樣是有達到該處理器的水準。
3DMark的測試上,可以看到不論是Time Spy或是Fire Strike系列的測試項目上,都具備不錯的數據表現,一點也不輸給自家大哥Z590晶片組的成績,透過Core i7-11700K的搭載,同樣能夠提供玩家極佳的效能表現。
在PCMark 10的實測上也同樣是如此,整體表現達到7,529分,也是十分亮眼的成績。
遊戲的部分則是透過下面4款來做驗證:《刺客教條:維京紀元》、《看門狗:自由軍團》、《戰爭機器5》、《光明記憶:無限》,雖說僅搭配RTX 3060 Ti,但實際表現上已經不俗,不論是《刺客教條:維京紀元》下的FHD解析度成績可以達74 FPS或是《戰爭機器5》4K解析度的40.2 FPS表現,都是可以讓玩家輕鬆暢玩遊戲的,如果不是對應高解析度下的光追效果,這樣的組合基本上可以提供玩家在Full HD與1440P的2K解析度下足夠使用,當然,想要更優異的FPS表現,還得要有更強大的顯示卡加持才行囉!
要是再把內建的WiFi 6E加進來的話,就算套個小機殼與電源,配上11代的內建顯示核心,誰說Mini-ITX不能有極佳的使用體驗呢?
★快來追蹤/加入我們!!!
FB玩家社團:PCDIY!玩家FB社團
Instagram頻道:pcdiytw
不只迷你、功能樣樣齊全,MSI MPG B560I Gaming Edge WiFi開箱
有別於一般的彩盒體積,Mini-ITX主機板在包裝上就已經是迷你尺寸了,外觀上的多彩設計除了可以看到有產品型號之外,對應Intel最新處理器的標示以及內建Gen 4 M.2架構的支援也通通都特別彰顯在外盒上頭,不過,盒子內的誠意可是滿滿喔,除了主機板本體外,附件部分有提供了包括說明書/使用手冊、光碟、龍魂銘板、專屬貼紙、M.2固定螺絲、SATA線材、無線網路天線以及清潔刷與獨家小工具等,其中的獨家小工具是一組一字/十字起子,方便玩家DIY時使用,包括拿來拆卸主機板上頭的M.2散熱片固定螺絲。相較於前代的B460晶片組來說,B560晶片組可對應11代處理器的優勢顯然更具競爭力與相容性,不只可支援11代、連10代處理器也可以在B560上面使用,配上了支援新的PCIe Gen 4 M.2插槽設計與最新的Wi-Fi 6E無線網路,基本上整款主機板的設計已經涵蓋了玩家需要的各項元素與使用功能,而且是通通集合在這片Mini-ITX的尺寸規格內,不僅僅是小巧且五臟俱全而已,許多規格配置上都已經超過更多了。
整體的主要特色包括了內建有Core Boost核心升壓技術、Audio Boost音效增強技術、DDR4 Boost記憶體超頻技術、8層PCB設計與2oz厚度銅的添加等,也加大了整體的PWM散熱片面積與採用高導係數的7W/mk導熱墊協助散熱,結合剛剛提到的Wi-Fi 6E與2.5G LAN、新一代Lightning Gen 4(Gen 4 PCIe與M.2)等,直接打造最強大的Mini-ITX架構。
下面就透過圖片來巡禮一下這片小巧又強大的MPG B560I Gaming Edge WiFi主機板吧!
背面I/O埠的提供相當齊全(USB 2.0 x4、DP x1、HDMI x1、USB 3.2 Gen 2 Type-A x1/Type-C x1、2.5G LAN、WiFi 6E天線埠、音效插孔),對於玩家來說,這片B560I已經涵蓋了使用上的各項需求上機實測檢視
照慣例,看過外觀之後當然是要實測一番才能知曉這款主機板的效能表現,平台的部分同樣選擇了11代的Intel Core i7-11700K這顆處理器,並且搭配了RTX 3060 Ti一起來作一番效能檢視,下面也將本次測試平台配備列述、以供參考!測試平台規格:
處理器:Intel Core i7-11700K
記憶體:T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD:Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡:NVIDIA RTX 3060 Ti FE
電源:ENERMAX Platimax 1350W
透過CPU-Z的偵測,可以看到這次使用的是11代的Core i7-11700K這顆處理器,以及採用的是MSI MPG B560I Gaming Edge WiFi這片主機板,下面也將使用3DMark與PCMark 10等軟體以及4款遊戲來做一下效能驗證。基本上在Cinebench R23與CPU-Z Bench上頭的表現也是符合i7-11700K的成績,並沒有因為是ITX小板子、B560等級就打了折扣,同樣是有達到該處理器的水準。
3DMark的測試上,可以看到不論是Time Spy或是Fire Strike系列的測試項目上,都具備不錯的數據表現,一點也不輸給自家大哥Z590晶片組的成績,透過Core i7-11700K的搭載,同樣能夠提供玩家極佳的效能表現。
在PCMark 10的實測上也同樣是如此,整體表現達到7,529分,也是十分亮眼的成績。

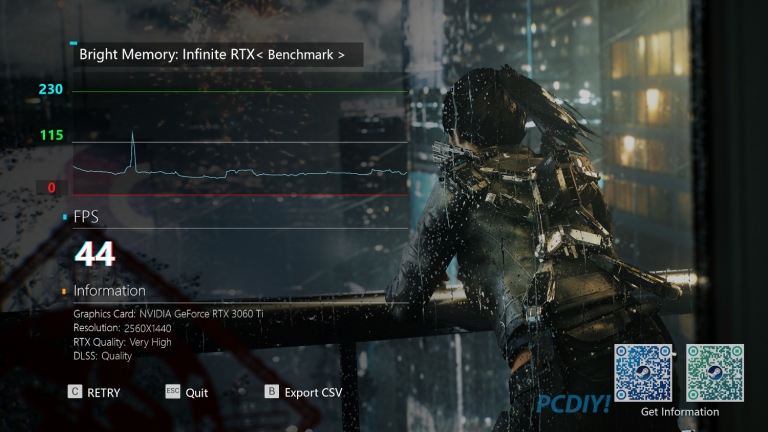

遊戲的部分則是透過下面4款來做驗證:《刺客教條:維京紀元》、《看門狗:自由軍團》、《戰爭機器5》、《光明記憶:無限》,雖說僅搭配RTX 3060 Ti,但實際表現上已經不俗,不論是《刺客教條:維京紀元》下的FHD解析度成績可以達74 FPS或是《戰爭機器5》4K解析度的40.2 FPS表現,都是可以讓玩家輕鬆暢玩遊戲的,如果不是對應高解析度下的光追效果,這樣的組合基本上可以提供玩家在Full HD與1440P的2K解析度下足夠使用,當然,想要更優異的FPS表現,還得要有更強大的顯示卡加持才行囉!
結語
如果認為小體積所以會縮減一堆功能的話,那可就錯了!在這片MSI MPG B560I Gaming Edge WiFi上頭大概除了沒有大板子的4組DIMM(內建2 DIMM)以及一堆PCIe插槽外(1組PCIe x16),其實該有的則是一樣不缺,如果玩家想拿來搭配10代的處理器也是可以的,入手一顆10代的Core i5、配上這片主機板的整體表現,不僅預算上可以更加精打細算,效能表現不會比配上11代與Z590來的有太大落差,算是進可攻、退可守的選擇了。要是再把內建的WiFi 6E加進來的話,就算套個小機殼與電源,配上11代的內建顯示核心,誰說Mini-ITX不能有極佳的使用體驗呢?
