BIOSTAR Z590 VALKYRIE主機板實測開箱，智慧型主動式散熱設計再創低溫新境界！
文．圖／Lucky 2021-04-10 11:00:00
這一次各家板廠在Z590主機板的堆料方面可以說是無所不用其極，光是在MOSFET供電設計上，不少產品都一舉突破了20相大關，那密密麻麻供電模組排列看起來真的是相當壯觀霸氣，然而這麼多供電模組也同時帶來相當驚人的發熱量，在散熱設計自然也就成為了一大考驗。
目前多數廠商的做法就是不斷加大散熱片的尺寸，以爭取更大的散熱面積，不過這種「被動式」的散熱設計在效率上還是比較有限的，因此主機板大廠之一的映泰決定在新推出Z590 VALKYRIE主機板上使用「主動式」的散熱模組來達到更好的降溫效果，但具體的實現方式究竟為何，就讓我們趕緊來開箱瞧一瞧吧！
主機板使用了金色、桃色等裝飾，讓整個主機板看起來相當的華麗。
在用料上，Z590 VALKYRIE同樣也享受著尊貴待遇，使用22相供電設計，並搭配通過20K小時耐久測試的固態電解電容，確保整個主機板能在電力方面能夠長時間穩定耐用。
此外，面對22組供電模組運作時的發熱，Z590 VALKYRIE不選擇像多數廠商那樣不斷加大散熱片尺寸，而是選擇為其安裝了4顆小型風扇，如同處理器和顯示卡散熱一般透過風扇帶動風流，強化熱量的排出的效率，達到比一般單靠散熱片傳導熱量的被動式散熱還要高出29.1%的散熱效率。
I/O遮罩使用鏡面、透明等元素裝飾，彰顯高貴不凡的氣質。
MOSFET散熱片中安置了散熱風扇。
將散熱片拆下來後可以看到每塊散熱片都有兩個小型風扇。
散熱片底下是22相CPU供電模組。
PWM控制器是Renesas的ISL69269晶片。
MOSFET使用的是Renesas的ISL99390功率晶片。
處理器的腳位為LGA1200，相容第10、11代處理器。
CPU排線插槽採8+8 Pin設計。
記憶體一旁有Clear CMOS、開機、重設的實體按鈕、2組ARGB角針、1組RGB角針；24 Pin主機板電源插槽的一旁則有USB 3.2 Gen 2的前面板I/O槽位。
至於在擴充性方面，主機板的3組PCIeX16插槽均有使用金屬鎧甲來強化支撐，配合第11代處理器，能夠支援PCIe 4.0x16或Dual X8，同時也配有3組M.2插槽，也都有使用散熱片進行覆蓋，其中最上方的則能夠支援PCIe 4.0的M.2 SSD。
值得注意的是，這款主機板本身是沒有內建Wi-Fi連線功能，但為了讓玩家事後能夠更方便地進行擴充，主機板額外保留了Wi-Fi網卡用的M.2插槽，也事先在主機板後端I/O的部分開闢了天線的安裝區域，以一塊沒預先提供Wi-Fi功能的主機板來說，算是替未來可能有需求玩家做出相當周到的預備。
主機板的3組PCIeX16皆有使用金屬鎧甲強化支撐，其中最上方的兩組支援PCIe 4.0通道。
脫去散熱片後就能看到主機板提供3組M.2插槽，同時也能看到南橋晶片的散熱片其實還有一層RGB導光板。
第一組M.2插槽能夠支援PCIe 4.0通道，此外雖然主機板沒有內建Wi-Fi功能，但有額外保留網卡的安裝空間，並且準備好Wi-Fi天線的排線。
進一步南橋散熱片就能看到底下的Z590晶片組。

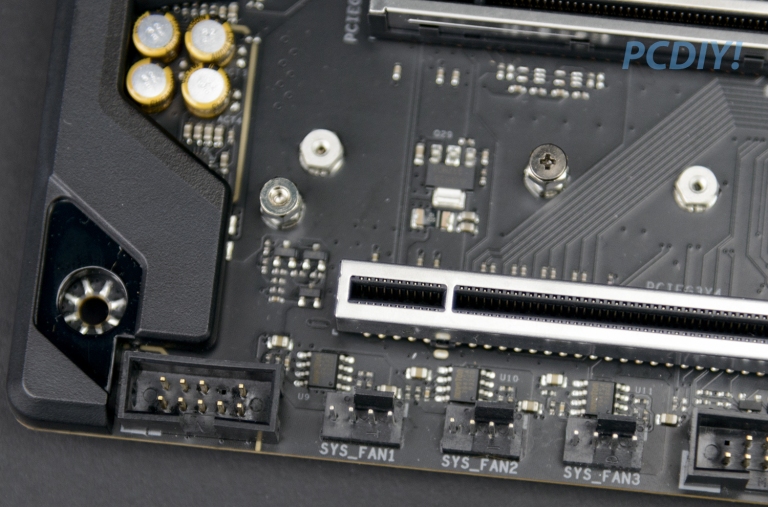

主機板左下角提供前面音訊插槽和兩組風扇插槽。(音訊晶片為Realtek的ALC1220)
Z590 VALKYRIE準備了高達5組的USB 2.0插槽。
主機板右下有除錯燈號面板。
右側邊提供了6組SATA 6Gbps和一組USB 3.2 Gen1槽位。
環控晶片使用是iTE的IT8625E。
主機板使用asmedia的ASM1074 USB控制晶片。
最後在後端I/O的配置上，主機板提供了2組USB 3.2 Gen1 Type A、5組USB 3.2 Gen2 Type A、1組USB 3.2 Gen2x2 Type C、HDMI、DisplayPort、PS/2鍵鼠連接埠、5組3.5mm音源孔、S/PDIF光纖輸出埠與2.5G網路孔。
I/O提供了2組USB 3.2 Gen1 Type A(紅圈處)、5組USB 3.2 Gen2 TypeA、1組USB 3.2 Gen2x2 Type C、HDMI、DisplayPort、PS/2插槽、5組音源孔、S/PDIF光纖輸出埠、2.5G網路孔和Wi-Fi天線的安裝區塊。
主機板背面有額外進行美背設計，同時也能達到協助散熱的效果。
記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Core i9-11900K核心採8C/16T配置。
處理器在CINEBENCH R23與CPU-Z中的單核/多核成績如上。
3DMARK中Time Spy針對的是DX12的遊戲內容、Port Royal則是針對光追，成績表現如圖所示。
Fire Strike是對DX11的遊戲表現作評估。
遊戲實測上，所有的遊戲一律設定在最高畫質，同時關閉垂直同步、自動解析度縮放、減少延遲等會影響FPS表現的選項，光追和DLSS選項則選擇畫質模式。
《刺客教條：維京紀元》在1080P、1440P、2160P下的FPS值表現。
《戰爭機器5》即使在2160P解析度也能輕鬆突破60FPS。
《光明記憶：無限》對於光追和DLSS的需求較為嚴苛，想體驗2160P解析度的需要額外調整一下畫質選項。
《看門狗：自由軍團》在2160P下的FPS達50張，想進一步提升順暢度的話只要將DLSS模式改為「效能」即可。
Z590 VALKYRIE與眾多主機板最大的不同就它採用主動式的MOSEFT散熱方案，且宣稱能夠比被動式散熱的效率還要高出近30%，因此小編使用利用AIDA64 EXTREME對處理器進行燒機，並用紅外線槍測量散熱片的表面溫度。
在經過約30分鐘的燒機後，散熱片上的溫度約在40度出頭，可以看出主動式散熱的效果確實相當優秀，只不過低溫的背後多少還是有些代價的，散熱片中的4顆風扇在全速運轉時會產生不小的噪音，使用分貝計在背景噪音約為55分貝的環境下測量，主機板運轉的音量達到了快70分貝！為此廠商替風扇加入智慧停轉功能，讓其在低負載或低溫的狀態下停止運轉，讓主機板能夠在效能與噪音之間取得平衡。
即使在高負載的狀態下，散熱片的表面溫度僅有40出頭，可以明顯感受到主動式散熱在溫度控制上的優勢。
然而因為加入風扇的關係，噪音自然是躲不了的，全速運轉時，最大噪音可以接近70分貝。(背景環境噪音約55分貝)
雖然這多少會帶來一些噪音問題，但對於需要長時間高壓運作的玩家，或是想要挑戰極限超頻的玩家來說，低溫環境所得到的效能潛力也許才是最首要的追求目標，而 Z590 VALKYRIE便是他們相當值得考慮與購入的產品。
★快來追蹤/加入我們!!!
YouTube頻道：PCDIY! online
FB玩家社團：PCDIY!玩家FB社團
Instagram頻道：pcdiytw
Telegram頻道：PCDIY
目前多數廠商的做法就是不斷加大散熱片的尺寸，以爭取更大的散熱面積，不過這種「被動式」的散熱設計在效率上還是比較有限的，因此主機板大廠之一的映泰決定在新推出Z590 VALKYRIE主機板上使用「主動式」的散熱模組來達到更好的降溫效果，但具體的實現方式究竟為何，就讓我們趕緊來開箱瞧一瞧吧！
Z590 VALKYRIE主機板開箱
VALKYRIE這個名字取自北歐神話中女武神「瓦爾基麗」，為了與之相呼應，Z590 VALKYRIE在黑色底色上加入了桃色與金色的裝飾紋路，搭配南橋晶片散熱片上的羽翼LOGO讓整體的外觀顯得格外尊貴華麗。
主機板使用了金色、桃色等裝飾，讓整個主機板看起來相當的華麗。在用料上，Z590 VALKYRIE同樣也享受著尊貴待遇，使用22相供電設計，並搭配通過20K小時耐久測試的固態電解電容，確保整個主機板能在電力方面能夠長時間穩定耐用。
此外，面對22組供電模組運作時的發熱，Z590 VALKYRIE不選擇像多數廠商那樣不斷加大散熱片尺寸，而是選擇為其安裝了4顆小型風扇，如同處理器和顯示卡散熱一般透過風扇帶動風流，強化熱量的排出的效率，達到比一般單靠散熱片傳導熱量的被動式散熱還要高出29.1%的散熱效率。
I/O遮罩使用鏡面、透明等元素裝飾，彰顯高貴不凡的氣質。
MOSFET散熱片中安置了散熱風扇。
將散熱片拆下來後可以看到每塊散熱片都有兩個小型風扇。
散熱片底下是22相CPU供電模組。
PWM控制器是Renesas的ISL69269晶片。
MOSFET使用的是Renesas的ISL99390功率晶片。
處理器的腳位為LGA1200，相容第10、11代處理器。
CPU排線插槽採8+8 Pin設計。
記憶體一旁有Clear CMOS、開機、重設的實體按鈕、2組ARGB角針、1組RGB角針；24 Pin主機板電源插槽的一旁則有USB 3.2 Gen 2的前面板I/O槽位。至於在擴充性方面，主機板的3組PCIeX16插槽均有使用金屬鎧甲來強化支撐，配合第11代處理器，能夠支援PCIe 4.0x16或Dual X8，同時也配有3組M.2插槽，也都有使用散熱片進行覆蓋，其中最上方的則能夠支援PCIe 4.0的M.2 SSD。
值得注意的是，這款主機板本身是沒有內建Wi-Fi連線功能，但為了讓玩家事後能夠更方便地進行擴充，主機板額外保留了Wi-Fi網卡用的M.2插槽，也事先在主機板後端I/O的部分開闢了天線的安裝區域，以一塊沒預先提供Wi-Fi功能的主機板來說，算是替未來可能有需求玩家做出相當周到的預備。
主機板的3組PCIeX16皆有使用金屬鎧甲強化支撐，其中最上方的兩組支援PCIe 4.0通道。
脫去散熱片後就能看到主機板提供3組M.2插槽，同時也能看到南橋晶片的散熱片其實還有一層RGB導光板。
第一組M.2插槽能夠支援PCIe 4.0通道，此外雖然主機板沒有內建Wi-Fi功能，但有額外保留網卡的安裝空間，並且準備好Wi-Fi天線的排線。
進一步南橋散熱片就能看到底下的Z590晶片組。
主機板左下角提供前面音訊插槽和兩組風扇插槽。(音訊晶片為Realtek的ALC1220)
Z590 VALKYRIE準備了高達5組的USB 2.0插槽。
主機板右下有除錯燈號面板。
右側邊提供了6組SATA 6Gbps和一組USB 3.2 Gen1槽位。
環控晶片使用是iTE的IT8625E。
主機板使用asmedia的ASM1074 USB控制晶片。最後在後端I/O的配置上，主機板提供了2組USB 3.2 Gen1 Type A、5組USB 3.2 Gen2 Type A、1組USB 3.2 Gen2x2 Type C、HDMI、DisplayPort、PS/2鍵鼠連接埠、5組3.5mm音源孔、S/PDIF光纖輸出埠與2.5G網路孔。
I/O提供了2組USB 3.2 Gen1 Type A(紅圈處)、5組USB 3.2 Gen2 TypeA、1組USB 3.2 Gen2x2 Type C、HDMI、DisplayPort、PS/2插槽、5組音源孔、S/PDIF光纖輸出埠、2.5G網路孔和Wi-Fi天線的安裝區塊。
主機板背面有額外進行美背設計，同時也能達到協助散熱的效果。效能實測
效能實測為了配合Z590高階主機板的段位，小編使用了Intel最高階的Core i9-11900K處理器搭配RTX 3080顯示卡，詳細規格如下：測試平台規格
處理器：Intel Core i9-11900K記憶體：T.T. TOUGHRAM RGB DDR4-3600 8GBx2(共16GB)
SSD：Western Digital WD_BLACK SN850 1TB PCIe 4.0 M.2 SSD
顯示卡：MSI RTX 3080 SUPRIM X
電源：ENERMAX Platimax 1350W
Core i9-11900K核心採8C/16T配置。
處理器在CINEBENCH R23與CPU-Z中的單核/多核成績如上。
3DMARK中Time Spy針對的是DX12的遊戲內容、Port Royal則是針對光追，成績表現如圖所示。
Fire Strike是對DX11的遊戲表現作評估。遊戲實測上，所有的遊戲一律設定在最高畫質，同時關閉垂直同步、自動解析度縮放、減少延遲等會影響FPS表現的選項，光追和DLSS選項則選擇畫質模式。
《刺客教條：維京紀元》在1080P、1440P、2160P下的FPS值表現。
《戰爭機器5》即使在2160P解析度也能輕鬆突破60FPS。
《光明記憶：無限》對於光追和DLSS的需求較為嚴苛，想體驗2160P解析度的需要額外調整一下畫質選項。
《看門狗：自由軍團》在2160P下的FPS達50張，想進一步提升順暢度的話只要將DLSS模式改為「效能」即可。Z590 VALKYRIE與眾多主機板最大的不同就它採用主動式的MOSEFT散熱方案，且宣稱能夠比被動式散熱的效率還要高出近30%，因此小編使用利用AIDA64 EXTREME對處理器進行燒機，並用紅外線槍測量散熱片的表面溫度。
在經過約30分鐘的燒機後，散熱片上的溫度約在40度出頭，可以看出主動式散熱的效果確實相當優秀，只不過低溫的背後多少還是有些代價的，散熱片中的4顆風扇在全速運轉時會產生不小的噪音，使用分貝計在背景噪音約為55分貝的環境下測量，主機板運轉的音量達到了快70分貝！為此廠商替風扇加入智慧停轉功能，讓其在低負載或低溫的狀態下停止運轉，讓主機板能夠在效能與噪音之間取得平衡。
即使在高負載的狀態下，散熱片的表面溫度僅有40出頭，可以明顯感受到主動式散熱在溫度控制上的優勢。
然而因為加入風扇的關係，噪音自然是躲不了的，全速運轉時，最大噪音可以接近70分貝。(背景環境噪音約55分貝)視覺與溫度兩兼顧
Z590 VALKYRIE主機板有著相當華麗的外觀設計和頂級扎實的用料，並且顧慮到第11代處理器高功耗所要面臨的發熱考驗，為散熱片加入了風扇，達到強勁的散熱效果，讓主機板即使在高壓環境下，也完全不需要擔心溫度對效能造成影響。雖然這多少會帶來一些噪音問題，但對於需要長時間高壓運作的玩家，或是想要挑戰極限超頻的玩家來說，低溫環境所得到的效能潛力也許才是最首要的追求目標，而 Z590 VALKYRIE便是他們相當值得考慮與購入的產品。
