精緻外型搭貼心巧思、中階小主機也能有全方位擴充性，ROG STRIX H470-I GAMING小主機板開箱動手玩
文．圖／Lucky 2020-08-05 16:57:51
隨著主機板的製作技術進步，使用ITX主機板打造精緻迷你的電競主機，逐漸受到許多DIY電競玩家的青睞，也讓許多廠商紛紛推出堆料不輸標準ATX規格的頂級「電競級」ITX主機板。
然而頂級主機板雖好，但可不是人人都能承受其高貴的價格，在預算考量下，中高階系列的主機板便是權衡之下的首選，像是本文要來開箱介紹的ROG Strix H470-I GAMING主機板，便是一款在貼心細節上不輸高階款式的主機板。
ROG Strix H470-I GAMING主機板使用和今年其他ROG主機板相似的設計語言，其中LOGO部分採用雷射貼紙，營造出七彩炫光的效果。
主機板對應第10代Intel處理器，採用1200腳位。
用料方面，H470-I GAMING使用6+2相供電搭配與Z470系列主機板一樣的合金電感與電容，搭配ProCool電源連接器，讓主機板擁有優異的穩定性，確保所有零件都能在主機板上發揮應有的效能。
主機板採用6+2相供電，搭配與高階主機板相同的合金電感與電容。
主機板的CPU使用8Pin的供電設計。
大面積的金屬散熱器確保MOSFET的穩定運作。
主機板將大部分的風扇接頭都移到上方，並有準備RGB和ARGB的接頭。
右上角有主機板狀態指示燈。
右側為24Pin主機板供電、機殼前面板插槽和第二個ARGB接頭。
右下角設置了1個前面板USB 3.2 Gen1插槽和4組SATA 6Gbps接孔。
主機板有附贈華碩專屬Q-Connector，是一款前面板插槽轉接器，玩家能夠先把排線插入轉接器，再安裝到主機板上，讓玩家不必為了插排線插到爆氣，相當貼心。
H470-I GAMING在擴充性上，受限於主機板空間關係，只能提供兩組DDR4記憶體插槽，但在總容量上不僅可以支援到最高64GB@2933MHz的記憶體之外，也具備XMP 2.0的超頻能力，滿足主流玩家對於記憶體容量和速度方面的需求。
除此之外，H470-I GAMING還在主機板的正、反兩面設置一個M.2擴充插槽，且皆採PCIe 3.0 x 4的通道設計，再加上4組SATA 6Gb/s 連接埠，總計最多可以安裝6顆硬碟，讓小主機也能有海量儲存空間。
兩組記憶體插槽分別可以支援32GB共計64GB的記憶體，速度最高可支援2933MHz。
M.2的散熱片上與PCIe插槽，ROG的LOGO採用雷射貼紙的設計，會隨光影產生各種不同的色澤變化。
打開散熱片後，便可以看到下方的M.2插槽，採PCIe 3.0x4通道設計
M.2插槽的另一端則是控制與音效晶片，其中音效有兩組：一組供3.5mm耳機孔，另一組則是供USB Type C孔。
主機板背面在M.2插槽的位置印有ROG玩家共和國的字樣。

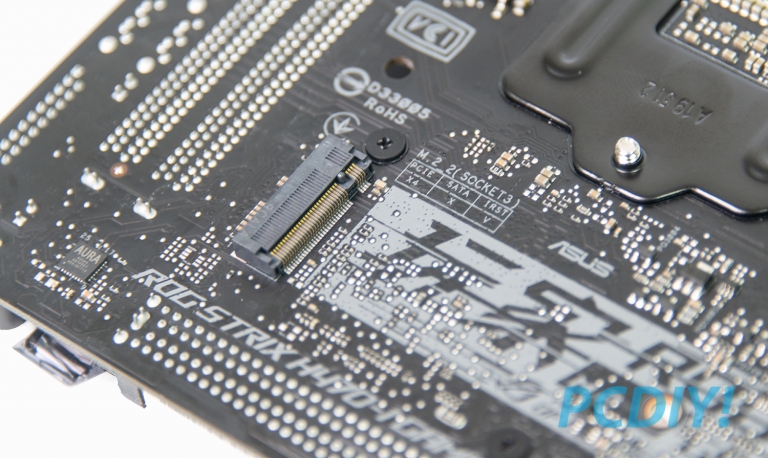

背面M.2插槽特寫，一樣是採PCIe 3.0x4設計，圖中左下角的晶片為RGB燈光控制晶片。
不過H470-I Gaming最特別的地方莫過於它的I/O設計了，不僅提供了兩組USB 3.2 Gen 2(一個Type A、一個Type C)，還準備了兩組1GbE RJ-45網路孔，能夠支援雙網路輸入，提供更高的網路頻寬，如果玩家的主機擺放位置不方便牽線的話，主機板也有支援最新的Wi-Fi 6，提供更好、更順的網路品質。
I/O的部分，提供了HDMI、DisplayPort、兩組支援1GbE RJ45的網路孔、4組USB 3.2 Gen1 Type A(藍色標示)、1個USB 3.2 Gen 2 Type A(紅色標示)、1個USB 3.2 Gen 2 Type C(紅色USB孔下方)、支援Wi-Fi 6的天線連接孔、5組3.5mm耳機孔和一個為音源設計的USB 2.0 Type C。
H470-I在音效方面的設計也很與眾不同，除了提供高達5組有SupremeFX音效晶片加持的3.5mm音源孔外，還另外提供了一組內建專屬S210音效晶片的USB 2.0 Type C，讓現今越來越多的Type C接頭的耳機，也能透過在主機上獲得更好的音質，這樣的設計的可以說是超前部署了，至於沒有Type C耳機的玩家，則可以將包裝附贈3.5mm轉接線當作延長線使用，進一步增加整體主機的使用彈性。值得注意的是，贈送的轉接線是主機板專屬的，如果將它連接在其他裝置上，是無法發揮功能的喔！
包裝附贈3.5mm轉Type C線，不過只限定在H470-I GAMING使用。
◆處理器：Intel Core i5-10600KF (6C12T，4.1～4.8GHz)
◆顯示卡：NVIDIA GeForce RTX 2060 SUPER 8GB GDDR6
◆主機板：ASUS ROG Strix H470-I Gamimg
◆記憶體：ADATA DDR4-3200MHz 16GB x2，共32GB
◆SSD：Seagate Firecuda 520 NVMe PCIe 4.0 x4 M.2 SSD 1TB
◆Power：SeaSonic SS-1050XP3
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
小編這次使用的處理器為Core i5-10600KF，採6C12T配置，基礎時脈為4.1GHz，動態最高時脈為4.8GHz。搭配32GB記憶體，並設定成以Core i5支援的2666MHz時脈來運作。
在CINEBENCH測試中，獲得總分3617分。在CPU-Z中，單核心的成績接近550分，多核則在4000分上下，符合Corei5-10600KF的效能水準。
AIDA64 Extreme針對記憶體的效能測試，記憶體因為處理器的關係，在速度上為2666MHz，讀取/寫入/拷貝的速率分別為37,387 / 37,700 / 32,292 MB/s。
PCMARK10的跑分總分文為6813分，其中基礎效能為10,417分，生產力得分8,419分，數位生產力得分為9,788分，整體效能在日常辦公上可以輕鬆應付。
使用3D MARK對顯示卡效能進行測試，Time Spy是針對DX12的圖形效能，Fire Strike則是針對DX11，由於RTX 2060 SUPER支援光追的功能，因此使用Port Royal進行測試，詳細分數如圖所示，整體成績符合RTX 2060 SUPER的效能表現。
實際的遊戲表現方面，在《戰爭機器：戰術小隊》中，將解析度設在Full HD並設為最高畫質，平均FPS可以來到120，遊戲體驗相當流暢。
《火線獵殺：絕境》中，在Full HD最高畫質下，平均FPS為87，可以流暢遊玩。
《全境封鎖2》將畫質設為最高並關閉垂直同步後，平均FPS值在84，且最低FPS值都在60以上，遊玩體驗相當穩定。

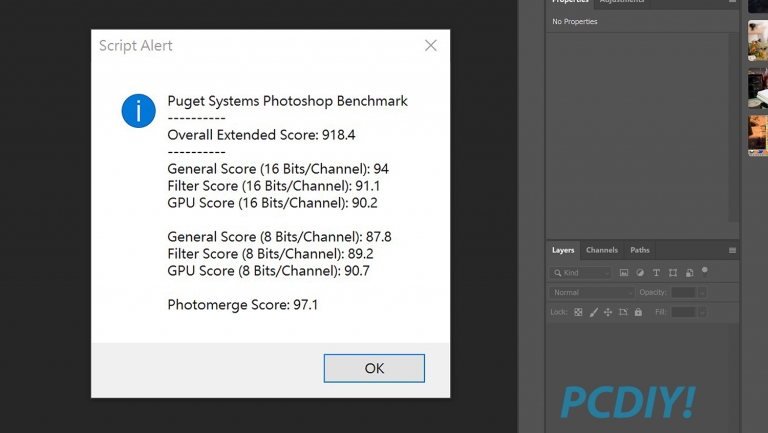

在創作者應用相關測試中，跑分測試軟體是以Intel Core i9-9900K+RTX Titan為評量基準，滿分為1000。這次Photoshop的測試主要是注重CPU的效能表現，在此環節獲得了918分，與前者相差不遠，足以滿足專業美工人員的效能需求。
不同於Photoshop，Premiere Pro對GPU的效能也相當重視，以此來滿足影片特效上的渲染需求，其跑分成績基礎平台的1000分中，也獲得了440分，對於一般玩家來說，其實已經相當足夠了。
廠商電話：0800-093-456
廠商網址：www.asus.com
★沒新聞心癢？加入PCDIY!官方Telegram頻道：https://t.me/PCDIY
☆「找嘸人」聊科技？加入PCDIY! Telegram討論群：https://t.me/PCDIY_Chat
然而頂級主機板雖好，但可不是人人都能承受其高貴的價格，在預算考量下，中高階系列的主機板便是權衡之下的首選，像是本文要來開箱介紹的ROG Strix H470-I GAMING主機板，便是一款在貼心細節上不輸高階款式的主機板。
ROG STRIX H470-I GAMING開箱
ROG Strix H470-I GAMING (下稱H470-I GAMING)是針對Intel第10代CPU所推出的中高階主機板，在外觀上選擇使用ROG今年強打的多彩武裝設計，在I/O保護蓋和控制器散熱片上使用大量髮絲紋與切痕點綴之外，還特別將LOGO部分使用雷射反光貼紙，以取代傳統RGB LED燈，讓主機板能在不同的光線角度下，有著五彩斑斕的效果。
ROG Strix H470-I GAMING主機板使用和今年其他ROG主機板相似的設計語言，其中LOGO部分採用雷射貼紙，營造出七彩炫光的效果。
主機板對應第10代Intel處理器，採用1200腳位。用料方面，H470-I GAMING使用6+2相供電搭配與Z470系列主機板一樣的合金電感與電容，搭配ProCool電源連接器，讓主機板擁有優異的穩定性，確保所有零件都能在主機板上發揮應有的效能。
主機板採用6+2相供電，搭配與高階主機板相同的合金電感與電容。
主機板的CPU使用8Pin的供電設計。
大面積的金屬散熱器確保MOSFET的穩定運作。
主機板將大部分的風扇接頭都移到上方，並有準備RGB和ARGB的接頭。
右上角有主機板狀態指示燈。
右側為24Pin主機板供電、機殼前面板插槽和第二個ARGB接頭。
右下角設置了1個前面板USB 3.2 Gen1插槽和4組SATA 6Gbps接孔。
主機板有附贈華碩專屬Q-Connector，是一款前面板插槽轉接器，玩家能夠先把排線插入轉接器，再安裝到主機板上，讓玩家不必為了插排線插到爆氣，相當貼心。H470-I GAMING在擴充性上，受限於主機板空間關係，只能提供兩組DDR4記憶體插槽，但在總容量上不僅可以支援到最高64GB@2933MHz的記憶體之外，也具備XMP 2.0的超頻能力，滿足主流玩家對於記憶體容量和速度方面的需求。
除此之外，H470-I GAMING還在主機板的正、反兩面設置一個M.2擴充插槽，且皆採PCIe 3.0 x 4的通道設計，再加上4組SATA 6Gb/s 連接埠，總計最多可以安裝6顆硬碟，讓小主機也能有海量儲存空間。
兩組記憶體插槽分別可以支援32GB共計64GB的記憶體，速度最高可支援2933MHz。
M.2的散熱片上與PCIe插槽，ROG的LOGO採用雷射貼紙的設計，會隨光影產生各種不同的色澤變化。
打開散熱片後，便可以看到下方的M.2插槽，採PCIe 3.0x4通道設計
M.2插槽的另一端則是控制與音效晶片，其中音效有兩組：一組供3.5mm耳機孔，另一組則是供USB Type C孔。
主機板背面在M.2插槽的位置印有ROG玩家共和國的字樣。
背面M.2插槽特寫，一樣是採PCIe 3.0x4設計，圖中左下角的晶片為RGB燈光控制晶片。不過H470-I Gaming最特別的地方莫過於它的I/O設計了，不僅提供了兩組USB 3.2 Gen 2(一個Type A、一個Type C)，還準備了兩組1GbE RJ-45網路孔，能夠支援雙網路輸入，提供更高的網路頻寬，如果玩家的主機擺放位置不方便牽線的話，主機板也有支援最新的Wi-Fi 6，提供更好、更順的網路品質。
I/O的部分，提供了HDMI、DisplayPort、兩組支援1GbE RJ45的網路孔、4組USB 3.2 Gen1 Type A(藍色標示)、1個USB 3.2 Gen 2 Type A(紅色標示)、1個USB 3.2 Gen 2 Type C(紅色USB孔下方)、支援Wi-Fi 6的天線連接孔、5組3.5mm耳機孔和一個為音源設計的USB 2.0 Type C。H470-I在音效方面的設計也很與眾不同，除了提供高達5組有SupremeFX音效晶片加持的3.5mm音源孔外，還另外提供了一組內建專屬S210音效晶片的USB 2.0 Type C，讓現今越來越多的Type C接頭的耳機，也能透過在主機上獲得更好的音質，這樣的設計的可以說是超前部署了，至於沒有Type C耳機的玩家，則可以將包裝附贈3.5mm轉接線當作延長線使用，進一步增加整體主機的使用彈性。值得注意的是，贈送的轉接線是主機板專屬的，如果將它連接在其他裝置上，是無法發揮功能的喔！
包裝附贈3.5mm轉Type C線，不過只限定在H470-I GAMING使用。效能實測
外觀介紹完了，自然就是要來給它做個簡單的效能實測，因為H470-I GAMING在定位上屬於中高階主機板，在硬體搭配上小編使用i5-10600K+RTX 2060 SUPER為組合，另外在記憶體的部分小編直接用上兩條16GB記憶體，以此模擬玩家對於小主機板在未來擴充方面的需求，詳細的硬體細節如下：◆處理器：Intel Core i5-10600KF (6C12T，4.1～4.8GHz)
◆顯示卡：NVIDIA GeForce RTX 2060 SUPER 8GB GDDR6
◆主機板：ASUS ROG Strix H470-I Gamimg
◆記憶體：ADATA DDR4-3200MHz 16GB x2，共32GB
◆SSD：Seagate Firecuda 520 NVMe PCIe 4.0 x4 M.2 SSD 1TB
◆Power：SeaSonic SS-1050XP3
◆驅動版本：GeForce Game Ready Driver
◆作業系統：Windows 10 Pro 版本1903
小編這次使用的處理器為Core i5-10600KF，採6C12T配置，基礎時脈為4.1GHz，動態最高時脈為4.8GHz。搭配32GB記憶體，並設定成以Core i5支援的2666MHz時脈來運作。
在CINEBENCH測試中，獲得總分3617分。在CPU-Z中，單核心的成績接近550分，多核則在4000分上下，符合Corei5-10600KF的效能水準。
AIDA64 Extreme針對記憶體的效能測試，記憶體因為處理器的關係，在速度上為2666MHz，讀取/寫入/拷貝的速率分別為37,387 / 37,700 / 32,292 MB/s。
PCMARK10的跑分總分文為6813分，其中基礎效能為10,417分，生產力得分8,419分，數位生產力得分為9,788分，整體效能在日常辦公上可以輕鬆應付。
使用3D MARK對顯示卡效能進行測試，Time Spy是針對DX12的圖形效能，Fire Strike則是針對DX11，由於RTX 2060 SUPER支援光追的功能，因此使用Port Royal進行測試，詳細分數如圖所示，整體成績符合RTX 2060 SUPER的效能表現。
實際的遊戲表現方面，在《戰爭機器：戰術小隊》中，將解析度設在Full HD並設為最高畫質，平均FPS可以來到120，遊戲體驗相當流暢。
《火線獵殺：絕境》中，在Full HD最高畫質下，平均FPS為87，可以流暢遊玩。
《全境封鎖2》將畫質設為最高並關閉垂直同步後，平均FPS值在84，且最低FPS值都在60以上，遊玩體驗相當穩定。
在創作者應用相關測試中，跑分測試軟體是以Intel Core i9-9900K+RTX Titan為評量基準，滿分為1000。這次Photoshop的測試主要是注重CPU的效能表現，在此環節獲得了918分，與前者相差不遠，足以滿足專業美工人員的效能需求。
不同於Photoshop，Premiere Pro對GPU的效能也相當重視，以此來滿足影片特效上的渲染需求，其跑分成績基礎平台的1000分中，也獲得了440分，對於一般玩家來說，其實已經相當足夠了。小巧也能滿足全方位影音娛樂需求
整體來說，ROG Strix H470-I GAMING是一款擴充性能相當全面的ITX主機板，不僅提供了2組M.2插槽，還額外提供了2組網路孔提升網路性能，與非常特別的2組音效晶片設計，供玩家能夠在3.5mm耳機與Type C耳機靈活切換，享受最佳的音質無須糾結與妥協，再搭配包裝中隨附的貼心小配件，讓玩家從組裝到使用時，都能獲得更高的便利性，對於「手指粗」或是首次挑戰組裝ITX主機的玩家來說，是相當值得推薦的優質選擇。廠商資訊
廠商名稱：ASUS - 華碩電腦股份有限公司廠商電話：0800-093-456
廠商網址：www.asus.com
