華碩(ASUS)在電競筆電產品的規劃上，除了擁有主打旗艦高階形象的ROG (玩家共和國)品牌之外，還有TUF GAMING品牌，後者以主打軍規穩定與低調潮流等形象，在電競筆電市場打出另一片天！

隨著Intel與AMD皆推出新世代行動處理器之際，ASUS TUF GAMING系列筆電也推出新一代機種，以滿足I粉與A粉的需求，由於電競筆電比一般筆電更需要具備良好的散熱設計，因此要如何兼顧外型美觀，同時滿足散熱效能，並維持超低噪音等多種需求，一直是華碩努力克服的目標。以下，就讓PCDIY!帶領讀者們前往華碩電腦總部，來深入了解ASUS TUF GAMING電競筆電的創新與散熱設計理念。

與ROG不同，TUF GAMING訴求為「硬派電競」，主打年輕客群

在介紹TUF GAMING品牌電競筆電之前，我們先來了解其與ROG品牌的區別，產品經理 陳湘沂(Jocie)表示，ROG為華碩的旗艦品牌，主打旗艦(Extreme)玩家市場，因此在規格方面也是電競筆電中最高階的，以賦予玩家最極致的效能與玩樂體驗，ROG旗下的Zephyrus、Strix等系列，都是屬於這個範疇，其以高調、外觀吸睛的造型為主，其中Zephyrus主打輕薄機身卻有頂級效能，涵蓋滿滿的最新技術；而Strix則屬於個性、年輕化，並有針對女性玩家的造型設計，可說這兩種系列各有自己訴求的主打客群。

至於TUF GAMING品牌，則是走「硬派電競」風格，提供入門至中階的玩樂體驗。其目標客群主打學生、白領族群，以及一些想玩遊戲、但並非重度的玩家族群，甚至會拿來當成生產力工具的創作者等客群，都是TUF GAMING的主打對象。由於這類客群經常會把電腦帶出去使用，包含學校、教室、辦公室、咖啡廳等場所，他們不想要太招搖的筆電造型，因此TUF GAMING的背蓋也比較低調，採用雷雕設計。

ASUS TUF GAMING電競筆電的背蓋造型，採用金屬板平面設計，幻影灰色機身的中間有TUF暗色Logo，四個角則有鉚釘與切角造型，下方則採梯形切邊(V Cut)設計，賦予低調潮流的外型元素，這種筆電帶到辦公室時，會讓人覺得相對專業，因此非常符合想要一機兩用的工作者兼輕電競玩家之胃口。

ASUS TUF GAMING在規格可是一點都不馬虎，賦予玩家在同級產品中最棒的規格與效能，包括機身具備軍規等級的耐用度，鍵盤也有RGB背光設計，並可承受2000萬次的按壓耐用性。此外像是ROG系列必備的除塵散熱系統 (後述)設計也都具備，最重要的是，TUF GAMING的價位上非常親民，讓人人都輕鬆擁有高品質的電競筆電。

Intel與AMD平台皆有，通過軍規耐用度，具備安裝親和力

TUF發音同Tough，有「剛毅」的意義！亦即該系列擁有絕佳耐用性，產品經理蕭邦寧(Bonnie)表示，TUF GAMING電競筆電有Intel平台和AMD平台。Intel平台有ASUS TUF GAMING F15/F17 (FX506/FX706)兩款，搭載第10代處理器，而AMD平台則有ASUS TUF GAMING A15/A17 (FA506/FA706)兩款。皆承襲先前TUF的精神，擁有堅固與耐用的基因，因此都通過MIL-STD-810H軍規測試，包含墜落、抗震、極端溫度 (高溫和低溫)、高濕度等測試條件，以提供玩家們最佳的耐用性。





此外，既然稱作電競筆電，其在硬體規格上也非常講究，以AMD機種來說，這次新一代TUF GAMING A15/A17系列能做到支援AMD Ryzen 9等級的8核心處理器，搭配NVIDIA GeForce RTX 2060等級的顯示卡，以提供絕佳的遊戲效能。除此之外，在螢幕上也提供到144Hz的IPS等級，且機身較上一代機種更小更輕薄。電池方面則配置48Whr正規版本電池。





此外，在儲存裝置方面，這一代TUF GAMING筆電裡，提供了兩組M.2 SSD插槽(內建1組SSD，另1組提供使用者擴充用)，而在48Whr電池配置下另有預留2.5” HDD/SSD的安裝空間，讓玩家可以再擴充更大容量的儲存裝置，以便安裝更多大型遊戲，或是存放各種創作之作品資料。

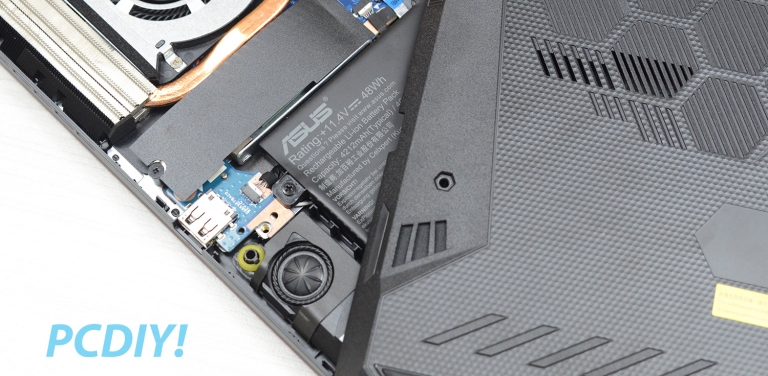

此外，TUF GAMING具有DIY Friendly (組裝親和)的特色，在筆電底蓋的右下角螺絲部份，採用易開式設計，當螺絲轉開之後，底蓋的一角就會自動彈起，螺絲不會掉落，讓玩家不需要用指甲去硬摳，即可輕鬆將底板取下，以便進行記憶體升級或是儲存裝置的加裝，升級不費力。

散熱設計(1)：外部採用6角形的「蜂巢式」設計理念

在說明內部散熱結構之前，先來了解TUF GAMING電競筆電的外部設計理念，為讓TUF GAMING強調的剛毅精神能讓玩家一眼就看出來，這次設計團隊在外觀設計上，採用了正六邊形、類似蜂巢式的設計，因為正六邊形組合起來的結構，其密度是最高的，且受力也最平均，以此呈現出最堅固的結構設計。



此外，除了底部採用六角形設計，在筆電的背部散熱孔，也都看得到蜂巢式的開孔設計，就連鉚釘造型也是六角形的設計，以賦予最堅固、最Tough的外觀造型。

散熱設計(2)：內部設計以「熱平衡」為理念

為達到最佳化效能，TUF GAMING電競筆電使用全新的散熱模組與散熱風扇，以確保內部的氣流更加流暢。這次TUF GAMING在機身後側中間有進氣孔(請參考圖A)，冷空氣從中間進入，並將CPU與GPU的廢熱從兩側的蜂巢式散熱孔排出，另外由於GPU通常比較燙，因此在機身右後側也有開散熱孔，累計共有三個熱空氣出風口，讓廢熱能順利排出。



此外，為搭配散熱氣流路徑，在螢幕的下方同樣採用ROG的造型梯形切邊(V Cut)，使螢幕翻開後，不會擋到機身後面的散熱孔，同時讓熱空氣能快速且順利從上方排出，以提升整體散熱效率，維持系統高效能運作。同時也能延長電競筆電的使用壽命 (參考圖B)！



至於玩家也許會納悶，為什麼TUF GAMING底蓋的蜂巢式設計，不是全部都開孔呢？這是因為其開孔部份，是有經由熱對流優化設計，因此能達到最佳的空氣對流效果，以提升整體散熱效率。要是全部開孔的話，反而會造成底部氣流路徑的混亂，無法順利將廢熱排出。



機構熱傳導設計部副理 杻家慶(Jason)解釋，為兼顧TUF GAMING筆電內部所有的系統元件的散熱需求，包含CPU、GPU、VRAM、DRAM、Power MOSFET…等等，由於Power過熱的話，對於CPU、GPU以及系統整體也會受到影響，因此出風孔徑的大小就必須根據其散熱路徑來設計，有些大、有些小。以上述的氣流路徑圖為例，從機身後面吸入冷空氣之後，就會先將筆電內部中間區的Power和DRAM做到冷卻的作用，接著再將氣流吹到兩側較熱的發熱元件(CPU與GPU)，讓廢熱從兩邊與後側排出。

簡單來說，TUF GAMING筆電的散熱開孔設計，都是研發部門實測，做出最優化的散熱路徑之後，才定案的，所以這也就是目前我們可以看到其創新理念，不僅兼顧外型時尚美觀，同時又兼顧散熱效率。





在散熱銅管方面，不管是15或17吋、Intel或AMD機種，都可以看到有些散熱銅管是有串接在一起的(上面兩管)，有些則是獨立分開的(下面一管)。這樣設計的好處，就是能發揮出「熱平衡」的效果。舉例來說，當玩遊戲時，GPU的使用率通常會比CPU還高，產生的熱量也比較多，此時銅導管就能將GPU的高熱傳到CPU那邊，並透過CPU風扇來幫助散熱；反之，當玩家執行CPU高負載的應用程式時，則廢熱就往GPU的方向跑。這樣的用意是，能讓兩顆處理器的溫度快速發散出去，不要過於集中在GPU或是CPU元件上，以達到平衡的散熱效果。

在導熱管內部則含有水，當水受熱時會轉換為蒸氣，蒸氣會往冷端去跑，TUF GAMING筆電參考CPU和GPU的設計功耗(TDP)，來微調熱管內部的水量，並算出熱通量的最大值，來達到熱量平衡。加上獨立的那支熱銅管，則可讓GPU的廢熱有多一條的方向(共5個方向)可以散出。CPU則共有4個方向可以散出。至於玩家所看到總共有2+1根銅管的設計，是因為這樣搭配的最大熱通量，已可符合該機種的最佳散熱效率。因此不需要像其他廠商一窩蜂塞入更多銅管，同時也可減少重量與體積。

那麼要是執行那種又吃CPU又吃GPU資源的應用程式時，銅管兩邊同時發熱的情況會怎麼樣呢？結果是：廢熱會往溫度比較低的方向跑，有點「哪邊涼快哪邊去」的現象！當然兩邊都太熱的話，系統就會讓散熱風扇轉快一點。

散熱設計(3)：搭載「低噪音」高效能風扇，並有除塵通道設計

再來看看風扇部份，由於風扇扮演著極為重要的導流角色，為兼顧其低噪音量以及散熱效率，TUF GAMING筆電都會搭配最適合轉速的風扇，以達到該機種的最佳散熱效率，也因此CPU和GPU所搭配的風扇不一定會相同。





此外，筆電的風扇長期使用下來很容易積塵。因此，TUF GAMING筆電也採用跟ROG一樣的特殊除塵通道，能匯集並將微粒、粉塵導出機身，以預防因灰塵堆積而犧牲的內部散熱元件之效能，同時提升整體系統的穩定性。





提到風扇的部份，玩家也可以透過Armoury Crate軟體裡面的HyperFan功能，來設定不同的模式，TUF GAMING機種提供靜音、效能和Turbo等三種模式，讓玩家可以針對不同應用情境來做設定。例如要將筆電帶去圖書館或是會議室開會，此時就可以設定成靜音模式，若需要玩遊戲的話，就可以調整至Turbo模式。由於每個模式都有其定義的風扇轉速與效能等級，因此不用擔心系統會有過熱的問題，就算開到Turbo模式，風扇轉速全開，噪音也只有到48dB，不會吵雜。

目前主打入門電競，未來有更高檔版本

透過上述的散熱3招式，賦予TUF GAMING電競筆電能兼顧高效能、低噪音與絕佳散熱效率，讓玩家不管是工作或是遊戲，都能游刃有餘。以目前TUF GAMING的散熱設計來說，可以支援到AMD Ryzen 9 4900H與RTX 2060。而Intel機種亦可支援到第十代Intel Core i7-10750H。那麼未來機種是否有可能支援更高檔的版本呢？答案是肯定的！亦即未來TUF GAMING也會有更高規格版本推出喔！

從ASUS到TUF，TUF GAMING賦予年輕族群的信仰圖騰

先前TUF GAMING的上蓋，還是標示著ASUS的Logo，隨著TUF GAMING品牌電競筆電主攻年輕世代，必須賦予新的信仰圖騰，以打造新的流行元素，因此這一代的TUF GAMING電競筆電已改成TUF的圖騰，該圖騰看起來是TUF三個字所組成，含有盾牌跟翅膀的意義。此外，產品也隨附信仰貼紙，以期攻佔消費者的心！



透過上述分析，可知華碩TUF GAMING團隊在設計TUF GAMING系列輕電競筆電時，就融入該品牌訴求的Tough(剛毅)基因，來打造出兼顧蜂巢式外觀設計、具備熱平衡的導流設計，再搭配低噪音風扇，讓玩家們享有工作與娛樂一機兩用的全新選擇。

此外，TUF GAMING筆電以DIY Friendly的設計，賦予玩家輕鬆升級的特色，為筆電增加戰力，再搭配其售價非常親民，讓學生、上班族、創作者都能負擔得起的價格來入手！不管是15吋或17吋，AMD或Intel機種，入門或中階GPU，玩家都能挑選到適合自己的TUF GAMING電競筆電，不僅在工作上能得心應手，在遊戲時也能玩得暢快！
