軟硬體俱佳Mini-ITX小板，ASUS ROG Strix B450-I Gaming
文．圖／Bisheng 2018-07-31 21:10:00
很顯然的，ROG Strix B450-I Gaming是ROG Strix X470-I Gaming翻版，近乎只是更換了晶片組。在這Mini-ITX狹隘空間內，處理器電源迴路配置為6+1相，其中6相供應給處理器核心，另外1相則是對應Ryzen APU內顯之用。由於可用空間受限，部分關鍵元件分散在電路板背面，可惜USB 3.1 Gen 2並未做到位。I/O背板上2組連接埠都是USB Type-A規格，並未配備Type-C或許是要再加上邏輯控制晶片，有線路設計佈局上的困難。
I/O背板配置適中，惟獨USB 3.1 Gen 2只有Type-A連接埠，缺乏Type-C稍嫌可惜。
處理器電源迴路主軸為DIGI+控制器，周圍亦可見到2組燈條、系統風扇、水冷幫浦等插座配置。
記憶體端電源迴路為1相設計，2支插槽可安裝總和容量32GB、超頻時脈DDR4-3600。
音效迴路小而巧，仍然使用客製化編解碼器，搭配大廠音效電容、運算放大器等用料構成。作為一款Mini-ITX尺寸產品，具有HDMI 2.0視訊輸出端子，和Ryzen APU搭配組合是得以發揮最大效益。Gigabit乙太網路選用Intel型號I211-AT控制器，結合LANGuard硬體防護與ROG GameFirst IV管理軟體，而無線網路沿用Realtek型號RTL8822BE模組，802.11ac最高傳輸速率866Mbps。音效依然是Realtek型號S1220A編解碼器，搭配TI型號R4850I運算放大器、Nichicon電容器，還有Sonic Radar III、 Sonic Studio III、Sonic Studio Link等軟體配套。
4組SATA 6Gb/s是由B450晶片組供應，和M.2之間各自獨立，另外可看到USB 3.1 Gen 1與USB 2.0擴充埠各1組。
第1組M.2插槽由散熱片覆蓋著，和音效迴路同在一塊子板上，格外適合用來安裝系統開機碟。
UEFI BIOS延續近期產品的設計，由於內建整合ASUS Grid功能，新安裝系統時可以感受到其便利性。
附加軟以AI Suite作為主軸，另外還有多項針對音效最佳化，以及網路封包管理等各式功能軟體。音效迴路與M.2插槽皆在同張子板上，這設計稱為Audio Combo Card，該組M.2插槽支援Type 2280、PCIe 3.0 x4、SATA 6Gb/s規格，由處理器端供應所需通道。而第2組M.2插槽只支援PCIe 3.0 x4，會瓜分顯示卡可用通道，搭配Ryzen APU時則無法作用。其餘ASUS慣有硬體設計手法、防護算是一應俱全，若喜歡LED燈光也沒缺少Aura Sync功能，並有2組燈條插座可以運用，系統散熱配置亦擴及水冷幫浦等部分。稍微不同在於UEFI BIOS內建ASUS Grid，在系統上安裝驅動程式、附加軟體時，是相當便利的小幫手。
3DMark - Fire Strike：內顯。
3DMark - Time Spy：獨顯。
CrystalDiskMark：NVMe磁碟傳輸表現。

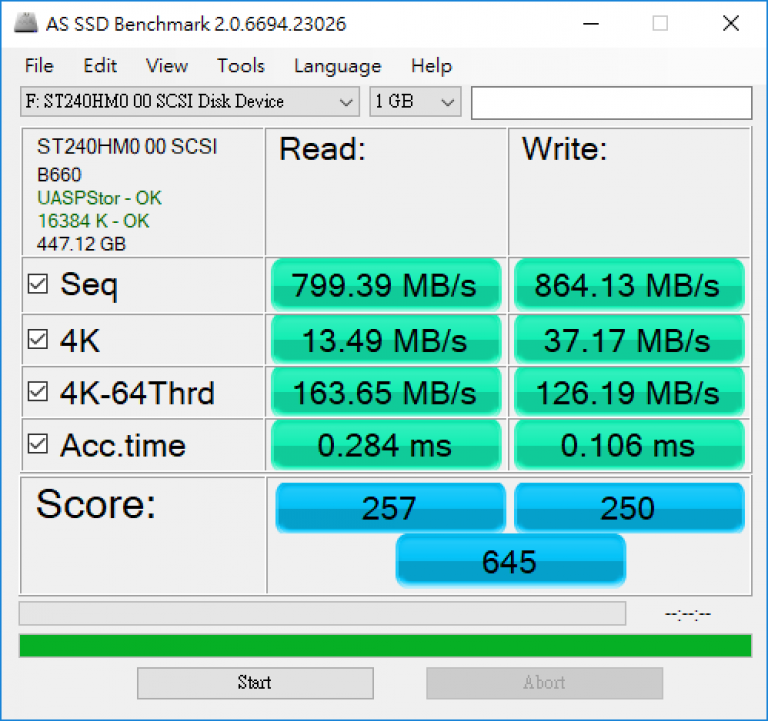

AS SSD Benchmark：USB 3.1 Gen 2傳輸表現。
PCMark 10。測試平台配備
處理器：AMD Ryzen 5 2400G記憶體：G.Skill F4-3200C14D-16GFX
顯示卡：ASUS ROG Strix GTX 1070 Ti A8G Gaming
系統碟：Plextor S3C 512GB
資料碟：Samsung 960 PRO 512GB、Seagate 600 SSD 240GB x2
硬碟外接盒：AkiTiO NT2 鐵甲威龍 U31C
電源供應器：Antec High Current Gamer 850W
作業系統：Microsoft Windows 10中文專業版64bit
廠商資料
廠商：ASUS官網：www.asus.com
