支援Intel 12th CPU、最高128GB DDR4-3200記憶體,8L全能Mini PC — ASROCK DeskMeet B660 Series開箱試玩

文.圖/Dante 2022-06-16 16:23:46
以ITX機殼為主的Mini PC系列,隨著主機板的性能表現越來越強,加上散熱、供電各項零組件的完備,以往常被詬病的硬體效能已經不再是弱點,因此,如何以足夠小的空間來呈現更強勁的性能則變成現階段ITX Mini PC的顯學。

本次小編為各位開箱的是ASROCK DeskMeet B660 Series這一款版本,將以幾乎可說是Mini-ITX規格的8公升嬌小身軀,帶來最完整的DIY硬體設備,不僅支援Intel第12代處理器,亦可隨玩家需求加裝獨立顯示卡,讓ITX規格的小電腦除了商務使用外,也足以應對現階段的遊戲需求。



麻雀雖小,五臟皆能全
主視覺的部分可以看到DeskMeet B660的尺寸為168 x 219.3 x 218.3 (mm)、擁有8L容量,對以個人工作桌面來說,能有讓使用者擁有更多空間可做彈性調整,外觀上以純黑啞光設計,低調簡約的風格也能夠完美與桌上包含公司文件、文具、電競裝備、裝飾小物等等的各種物件融合,完全不必擔心桌面空間的搭配與取捨,甚至帶出門也絲毫不是問題。

DeskMeet B660彩盒。

DeskMeet B660本體。

頂部與側面皆有散熱孔。

底部亦有設置散熱孔。


前後I/O埠的配置也是相當迷人,前面板設有1組USB 3.2 Gen1 Type-C、2組USB 3.2 Gen1 Type-A、2組USB 2.0 Type-A,以及1組3.5mm音源孔;後面板則設有2組USB 2.0、2組USB 3.2 Gen1 Type-A、1組D-Sub、1組DisplayPort 1.4、1組HDMI、1組RJ45乙太網路埠,以及1組3.5mm HD音訊孔(包含線性輸入、前置揚聲器、麥克風),對玩家來說,即使獲得了更多可發揮的桌面空間,也不至於犧牲該有的外接設備連結埠。

DeskMeet B660開機鍵。

前置面板I/O,由上至下為:3.5mm音源孔、1組USB 3.2 Gen1 Type-C、2組USB 3.2 Gen1 Type-A、2組USB 2.0 Type-A。

後面板I/O,有上至下為:HDMI孔、DisplayPort 1.4、D-Sub、2組USB 3.2 Gen1 Type-A、2組USB 2.0、RJ45乙太網路埠、3.5mm HD音訊孔(前置揚聲器、麥克風、線性輸入)。


支援Intel第12代處理器、配合獨顯,化身多功能ITX Mini PC
拆機的話也是相當簡單輕巧,採用抽屜式設計,只需轉卸底部的1顆螺絲,便可拖動DeskMeet B660內部骨架以進行硬體裝設;以DeskMeet B660來說,內部除了機殼骨架外,亦在骨架上早已裝設好B660-ITX主機板,意即可支援Intel第12代處理器,但由於搭載的是6相供電設計,因此玩家們在選擇處理器時要注意一下,或許TDP選在65W或65W以下的處理器版本會更穩當些。

此外,DeskMeet B660還隨附了一顆500W銅牌電源,相信在各個零組件的裝配之下,肯定是綽綽有餘,若是未來覺得需要更大瓦數的版本也可以自行更換標規尺寸的電源供應器(可以塞得進去)。

DeskMeet B660採用抽屜式設計,拆卸底部螺絲之後,便可拖動拉出機殼內部骨架。

DeskMeet B660隨附500W銅牌電源。

隨附500W銅牌電源為僑威GPT500S-A 500W 80 PLUS。

B660-ITX主機板已安裝於機殼內部骨架。

處理器支援LGA 1700腳位,意即玩家們可搭配Intel第12代處理器使用。

酷冷鋁製散熱片與6相電供設計。


機殼骨架的設計,按照所設置的螺絲孔位提供玩家4種安裝選擇,玩家們可在這8L空間內,安裝包含1顆3.5吋硬碟,2顆2.5吋硬碟、1組12cm風扇或是水冷,值得一提的是,在處理器與風扇組裝完畢後,電供的安裝位置會處在處理器與風扇正上方,畢竟受限於空間,玩家們在安裝時可得特別注意一下。

DeskMeet B660擴充性十足,可安裝包含1顆3.5吋硬碟,2顆2.5吋硬碟、1組12cm風扇或是水冷。

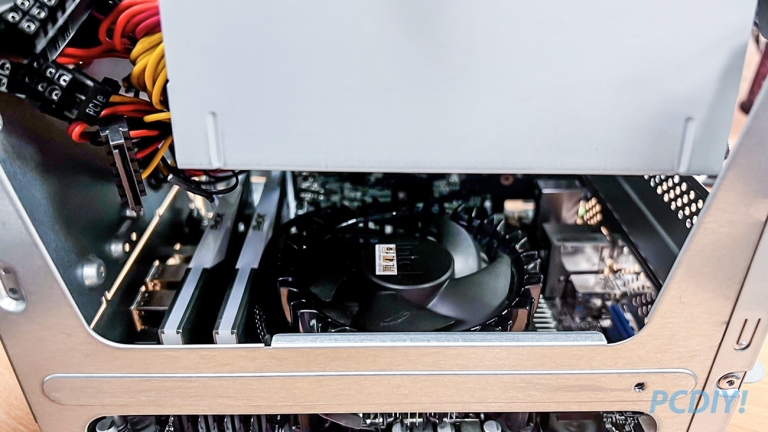

由於內部結構設計的關係,電供安裝位置在CPU風扇上方,因此玩家們在安裝時須注意使用12cm規格內風扇。(為拍攝方便,電供位置有稍微抬高,實際位置會再更靠下、與風扇相當靠近)


而DeskMeet B660主板除了可支援Intel第12代處理器外,還設置了4組DIMM雙通道記憶體插槽,最高可支援高達128GB DDR4-3200,鄰近記憶體插槽部分,亦提供了3組SATA3 6.0Gb/s埠以及2組Hyper M.2 2280 PCIe Gen4x4插槽(其中1組亦支援M.2 SATA3 6.0Gb)。

DeskMeet B660具備4組DIMM雙通道記憶體插槽,可支援高達128GB DDR4-3200。

DeskMeet B660提供了3組SATA3 6.0Gb/s埠。

Hyper M.2 2280 PCIe Gen4x4插槽。

Nuvoton NCT5585D環控晶片。

Realtek ALC897 Audio Codec音效晶片。


前面也提及DeskMeet B660可安裝長度20cm以內的獨立顯示卡,因此在M.2插槽附近,也可發現1組PCIe 4.0 x 16埠,對需要更強大繪圖效能、或是有電競需求的玩家們來說,可說是一大福音;另外還有1組M.2 2300 Wi-Fi插槽,讓玩家們除了RJ45乙太網路埠的有線連接模式外,還多了無線連線的選擇(選購)。

M.2 2300 Wi-Fi插槽。(可選購)

PCIe 4.0 x 16埠,玩家們可搭載長度20cm以內的顯示卡。

安裝顯卡後,記得將骨架外的扣具扣上,以利固定。

零組件上機示意圖。(為拍照方便,未將電供固定於機殼骨架內)


組機測試
雖說DeskMeet B660除電供之外,其餘零組件都需要玩家們自備(基本上不含CPU、RAM、HDD/SSD等),小編這裡也搭配了一組配置,且針對性能做了相關測試,以提供玩家們參考,下面是本次測試採用的零組件:

◆主機板:ASROCK B660-ITX
◆處理器:Intel Core i5-12400
◆記憶體:XPG SPECTRIX D50 DDR4 RGB 8GB x2
◆SSD:Apacer AS2280P4 512G M.2 PCIe Gen3x4 SSD
◆Power:僑威GPT500S-A 500W 80 PLUS

在CPU-Z偵測資訊中,可看到這次選用的處理器Intel Core i5-12400相關資料,採用Socket 1700 LGA腳位以及10奈米製程,其基礎TDP為65W,剛好符合DeskMeet B660所採用的6相供電設計;主機板欄位中,B660-ITX支援PCIe 4.0(16.0 GT/s)。

此外在CINEBENCH R23中的測試,可以發現Intel Core i5-12400的單核與多核分數,與小編在12400開箱測試時所獲得的分數並沒有太大落差,這對喜歡ITX迷你電腦的玩家來說,可是一大福音。

CPU-Z偵測資訊 Part 1。

CPU-Z偵測資訊 Part 2。

CINEBENCH R23測試。


假設玩家們的DeskMeet B660沒有使用獨顯的話,配合i5-12400在商務使用上也是完全綽綽有餘,從PCMARK 10測試中可以發現,綜合得分來到7,397分,常用基本功能的得分為10,899、生產力工具的分數為10,338、數位媒體工作有9,747分;Microsoft Office程式評測,則在Word中獲得了8,898、Excel獲得22,922、PowerPoint獲得14,564,程式各項指令的運作大多都在1秒上下即可處理完成。

PCMARK 10測試。

GPU-Z偵測資訊。


然而,即使只採用i5-12400內顯,也是可以打Game的,比方說在《英雄聯盟》FPS測試中,仍是有151.46張的好成績,即使突發會戰也只在15張以內浮動;測試轉檔效能的X264,也有56FPS的優異成績,當然以文書使用上來說,除了Microsoft Office以外,Photoshop也是辦公室好朋友,其測試數據也有829的好表現,不過DeskMeet B660最高可支援至128GB DDR4-3200,小編只使用16GB,或許再提升規格的話,會有更不錯的效能提升。

3DMARK測試。

《英雄聯盟》幀數測試。

X264測試。

Adobe Photoshop測試。


另外,DeskMeet B660也可搭載獨立顯示卡,因此小編這裡也配合使用ASROCK AMD Radeon RX 6400 Challenger ITX 4GB來作對應測試,不過本篇主角為DeskMeet B660,因此只作了一些簡單測驗,但別擔心,小編之後還是會另開一篇關於RX 6400的詳細測試數據文章唷,有興趣的玩家不妨期待一下(?)

ASROCK AMD Radeon RX 6400 Challenger ITX 4GB。


使用RX 6400之後,於3DMARK上的測試有大幅提升,包含DX11的Fire Strike系列與DX12的Time Spy基本測試,而看到小編針對幾項遊戲所測試的FPS幀數,本次皆是在FHD解析度且遊戲畫質全開的前提下,所進行的FPS測試,因此FPS或許不是不到我們所說的60FPS及格門檻,但相對來說,稍微調降一下遊戲畫質,或許是個不錯的選擇。

搭載RX 6400後,GPU-Z偵測資訊。

搭載RX 6400後於3DMARK測試。

搭載RX 6400後,遊戲幀數測試。


結語
以ITX規格的迷你電腦來說,想要在空間大小與規格上取得一個平衡,常常是讓玩家們頭痛的一件事,不過DeskMeet B660在有限的空間內,配合Intel第12代處理器與獨顯的操作、4 DIMM最大支援128GB的DDR4-3200,讓ITX迷你電腦,稍微跳出了空間與規格平衡點的框架;另外,DeskMeet B660除了隨附電供之外,幾乎放手讓玩家們自行調配規格,這對喜愛DIY的玩家來說,相對更加靈活、更能發揮獨創性。
