東芝電子元件及儲存裝置株式會社（東芝）推出一款驅動中高電流絕緣柵雙極型電晶體（IGBT）和MOSFET的預驅動光耦 - TLP5231，其適用於工業逆變器和光伏（PV）的功率調節系統。此預驅動光耦內置多種功能[1]，其中包括通過監控集電極電壓實現過流檢測。產品於今日起開始出貨。

新型預驅動光耦使用外部P溝道和N溝道互補的MOSFET作為緩衝器，來控制中高電流IGBT和MOSFET。

目前現有產品[2]需要使用雙極型電晶體構成的緩衝電路來實現電流放大，這會在工作中消耗基極電流。新產品能夠使用外部互補MOSFET緩衝器，僅在緩衝器MOSFET的柵極充電或放電時消耗電流，有助於降低功耗。

通過改變外部互補MOSFET緩衝器的大小，TLP5231能夠為各種IGBT和MOSFET提供所需的柵極電流。TLP5231、MOSFET緩衝器以及IGBT／MOSFET的配置可用作平臺來滿足系統的功率需求，從而簡化設計。

其他功能包括：在檢測到VCE(sat)過流後使用另一個外部N溝道MOSFET控制“柵極軟關斷時間”；另外，除了能通過監控集電極電壓檢測到VCE(sat)之外，還有UVLO[3]檢測，將任意故障信號輸出到一次側。以上這些現有產品[2]不具備的新特性，能夠讓TLP5231幫助用戶更輕鬆地設計柵極驅動電路。

主要特性

· 內建有源時序控制的雙輸出，適用於驅動P溝道和N溝道互補MOSFET緩衝器。

· 當檢測到過流時，通過使用另一個外部N溝道MOSFET實現可配置柵極軟關斷時間。

· 當監控集電極電壓檢測到過流時或UVLO時，故障信號會輸出到一次側。

應用領域

· IGBT與功率MOSFET柵極驅動（預驅動）

· 交流電機和直流無刷電機控制

· 工業逆變器與不斷電供應系統（UPS）

· 光伏（PV）電源調節系統

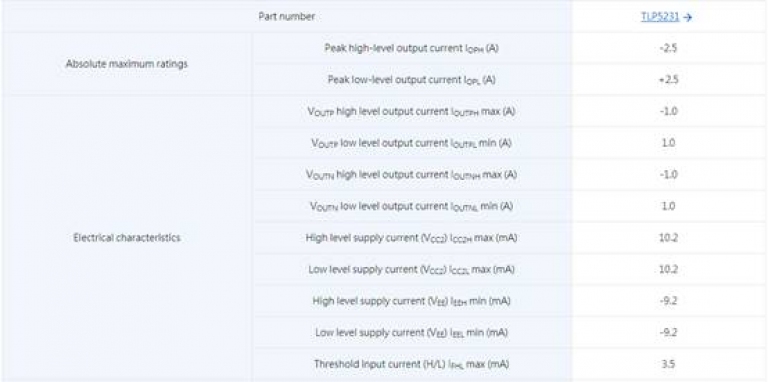

產品規格
