MSI X399 Gaming Pro CARBON AC主機板開箱實測，主機板上有OC旋鈕真的好潮！

文．圖／Willy 2017-09-18 18:00:00
MSI在AMD推出了新的Ryzen Threadripper處理器後，隨後也推出了MSI X399 Gaming Pro CARBON AC主機板與其做搭配。


MSI X399 Gaming Pro CARBON AC主機板開箱，盒子雖小，五臟俱全！

最新推出的AMD Ryzen Threadripper處理器正式開賣之後，各家主機板廠商無不推出最新搭載X399晶片組的主機板與其對應，而微星這一次當然也準備了一款產品準備要加入X399的這個大家庭，MSI X399 Gaming Pro CARBON AC主機板就是最新的成員！

MSI X399 Gaming Pro CARBON AC的外盒可以看見搭載X399晶片組以及能夠相容於AMD Socket TR4的CPU插槽

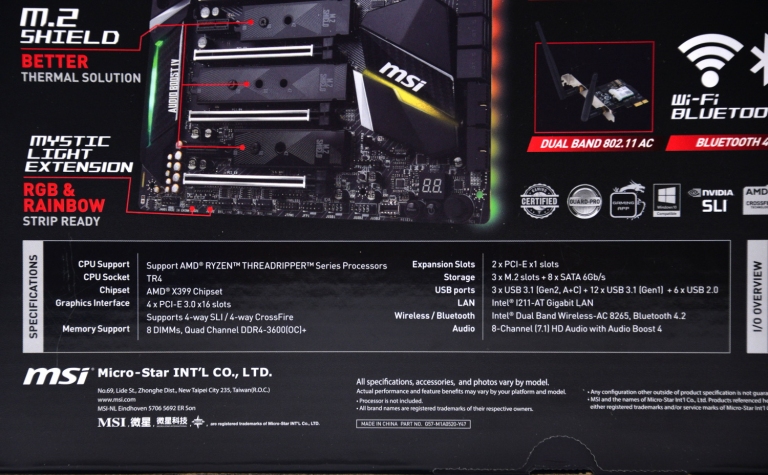

主機板外盒的背面可以看見基本的規格，在購買主機板時所提供的配件以及板子本身都有相當多的特點


將盒子打開之後可以看見下方有一個大大的MSI標誌，而小編今天要介紹的主角也就靜靜地躺在盒子當中


微星所提供的配件都相當的齊全，不論是說明書、束口袋、貼紙、2-Way橋接卡、天線、I/O擋板、擴充Wi-Fi網卡等。超級多的配件讓小編眼花撩亂啊！


這一次MSI在附件中附了一組能夠在PCIe上擴充的無線網路網卡，讓使用上更便利


當然SLI的橋接卡也沒有忘記，2-Way的橋接卡能夠給玩家們最給力的顯示卡效能


MSI X399 Gaming Pro CARBON AC主機板近照細看，竟然有CARBON花紋真的帥！

MSI推出的X399 Gaming Pro CARBON AC主機板搭配X399的晶片組，而CPU的插槽則採用的是AMD Socket TR4的規格，相容於最新的AMD Ryzen Threadripper處理器。記憶體插槽的部分支援8組DDR4的插槽，最高能夠支援至128GB，基礎時脈也能達到2667MHz，玩家們若是想要超頻至3600MHz以上也都是完全沒有問題的。擴充槽的部分，具有2組PCIe 3.0 x16、2組PCIe 3.0 x8以及1組的PCIe 2.0 x1；8組的SATA3 6GB/s和3組的M.2插槽，最大可支援至22110型的儲存裝置。至於I/O埠的部分，提供了Clear CMOS Button和BIOS Flashback Button、1組的PS/2鍵鼠埠、2組USB 2.0、8組的USB 3.1 Gen1、1組網路孔、Type-A和Type-C各一組的USB 3.1 Gen2插槽和5個HD音訊插孔。

主機板概觀一覽，支援8組的DDR4記憶體插槽、4組的PCIe 3.0插槽(x16、x8、x16、x8)，並且支援AMD Socket TR4的CPU插槽。


機板的背面也能夠看見在CPU插槽的背後也做有保護背板，防止在安裝CPU散熱器時造成主機板彎板的現象


這一次採用的插槽能夠相容於AMD Ryzen Threadripper處理器，有著透明的護蓋和保護插槽的硬殼護蓋


記憶體插槽能夠支援8組DDR4的插槽，最高能夠支援至128GB，基礎時脈也能達到2667MHz，也能夠超頻至3600MHz以上


SATA埠的部分總共支援8組的SATA3 6GB/s，各位玩家們一定很好奇剩下的2組連接埠在哪對吧？在設計上有6組為橫式置放，有2組於右手邊採直立式的方式安插儲存裝置，相當特別的設計


擴充槽的部分，提供了2組PCIe 3.0 x16、2組PCIe 3.0 x8以及1組的PCIe 2.0 x1，且PCIe 3.0的插槽都具有STEEL ARMOR(精良裝甲)的設計，能夠提供更好的保護力


I/O埠的部分，提供了Clear CMOS Button和BIOS Flashback Button、1組的PS/2鍵鼠埠、2組USB 2.0、8組的USB 3.1 Gen1、1組網路孔、

Type-A和Type-C各一組的USB 3.1 Gen2插槽和5個HD音訊插孔

基本的介紹之後，在音效介面的部分，MSI這一次採用AUDIO BOOST 4，提供了Nahimic 2的聲音技術，原本這種技術主要用於軍事以及航空領域，這一次將其搭載上主機板，更能提升音訊的質量以及精度，並且也具有耳機放大器，能夠與功效高達600Ω阻抗的高品質耳機一起使用。而在M.2插槽的部分，不只提供了3組之多，甚至也在每一組的M2插槽上都附有「M.2 Shield」幫助解熱，讓M.2有更強的工作壽命。在主機板上也提供了相當方便的Power Switch和Reset Switch跟OC旋鈕，可以調整超頻的幅度！

這一次採用AUDIO BOOST 4，在PCB設計當中直接分離左、右聲道的線路設計，且將線路獨立設計，能夠和其他的元件有效的隔離，為的就是要提供玩家最純淨的音質傳輸


採用的音效電容也是Nippon Chemi-Con音效專用電容，能夠帶給玩家高傳真的音效，是聲音輸出的最佳選擇


在3組的M.2插槽上都附有M.2 Shield，能夠有效的降低M.2在運作時的工作溫度，以達到更好的工作壽命


在這塊主機板上，一樣配備有相當方便的Power Switch和Reset Switch，不過比較特別的地方在於它還配有OC旋鈕，讓玩家超頻起來相對而言比較簡單也方便


MSI X399 Gaming Pro CARBON AC搭配微星自家軟體，超頻、RGB調色好簡單！

MSI在軟體支援的部分也相當完善，提供了Command center、Mystic Light以及Nahimic 2，在軟體的調整上相當簡單，不論是調整風扇、超頻、Game Boost或是RGB的燈效都相當的直觀，透過軟體就能夠一鍵搞定！

Commend Center的起始畫面，可以選擇調整CPU、DRAM、IGP等都沒問題


當然也有Game Boost的設定可以選擇，可以將其開啟幫助玩家們在玩遊戲的時候能夠更順暢


也能夠透過Mystic Light的軟體，調整主機板的RGB燈效，不論是顏色或是模式都沒有問題


還記得我們剛剛在上面提到的OC旋鈕嗎？小編當然也幫大家測試一番，旋鈕總共分為0、1、2、4、6、8、10、11共八個選擇，小編特地把它做成一個表格方便大家看一下CPU時脈的提升狀況以及基頻和倍頻的比較。

將OC旋鈕打開旋轉至1的時候，電腦畫面就會提醒玩家們，Game Boost Set 1已經開始啟用囉，所以調到1的時候主頻率確實與0的時候有顯著的差別


注意OC旋鈕在運作轉至10的樣子，會亮紅色的燈提醒玩家轉到的數字，不過不是非常清楚由順時鐘開始的話是0、1、2、4、6、8、10、11


可以看見調整OC旋鈕表格之後，主頻率、基頻以及倍頻的調整，目前可以發現OC旋鈕可能是以調整倍頻為主


MSI X399 Gaming Pro CARBON AC主機板效能實測帶你看，PCMark7分數高達9100之上！

在看完硬體以及軟體的部分，接下來就要實際讓這塊主機板下場時測啦，當然小編這一次採用的平台特別與其他的X399採用相同的規格，不論在CPU、記憶體、顯示卡甚至是SSD的部分都是相同的，所以，就來一起看微星測試的數據成績吧。小編當然也有把規格配備附在下方供玩家們參考囉！

規格配備
處理器：AMD Ryzen Threadripper 1950X 3.4GHz 16C/32T
主機板：MSI X399 Gaming Pro CARBON AC
記憶體：G.Skill TridentZ RGB F4-3200C14D-16GTZR DDR4-3200 @ 2666
顯示卡：MSI GeForce GTX 1080 Ti Gaming X 11G (GPU:1544/1658/Mem: 1376)
ＳＳＤ：Samsung SSD 960 Pro 512GB
電源供應器：Thermaltake ToughPower 1275W
作業系統：Windows 10 Pro 64- bit Version 1703 (Creators Update)
電源計劃設定：AMD Ryzen Balanced

使用CPUZ的軟體檢測CPU，可以用正確的偵測出AMD Ryzen Threadripper 1950X，採用的也是14nm製程


使用CPUZ的軟體檢測主機板，可以發現MSI公司所開發的X399 Gaming Pro CARBON AC，BIOS的版本為當初測試時最新版本


利用CPUZ的軟體檢測記憶體，採用的時脈為2666MHz，CL值為：16、16、16、39、1.2V


利用CPUZ的軟體檢測CPU的效能，可以發現16C/32T的1950X效能相當猛，直接贏過Core i7-6950X將近3900分的分差



簡單的檢測結束之後，小編接下來就要帶大家使用不同的軟體作測試，這次使用到的有AIDA64、CineBench R15、Sandra Lite 2017、wPrime、PCMark7、PCMark10、3DMark、VRMark等軟體。

使用CineBench R15軟體測試CPU的效能以及OpenGL的表現，可以發現CPU的分數可以到達2984cb，成績表現非常亮眼


使用Sandra Lite 2017測試CPU以及多媒體處理器的效能，可以發現表現都具有一定的水準，MSI在與CPU相容性的整合上也做得相當好


使用PCmark7所測得的分數為9179，有著上乘的水準的表現


使用PCmark10所測得的分數為5705，整體的效能表現相當突出


使用AIDA64的軟體檢測處理器以及記憶體的效能，可以發現記憶體寫入的速度表現相當不錯，而且在CPU的部分也有相當棒成績


使用AIDA64的Cache&Memory Benchmark測試，可以看見記憶體的讀取和寫入速度都非常快速，整體表現突出


使用wPrime軟體測試，可以發現算至32M的質數需要3.318秒，而算至1024M的質數只需要53.048秒，主機板搭配CPU的32執行緒，在運算的部分果然相當給力！


這一次所使用的顯示卡為MSI GeForce GTX 1080 Ti Gaming X 11G，利用其測試3DMark以及VRMark的分數如上，表現都相當不錯，甚至還在VRMark的Orange Room項目拿下6602的高分


MSI X399 Gaming Pro CARBON AC相當驚艷，紅龍與碳纖維的第一場邂逅！

小編在這一次評測完之後，發現MSI在主機板與CPU的搭配上真的有相當不錯的優化，在使用上也相當方便，不論是在BIOS畫面的設定或是利用自家軟體的調整，以及實測之後效能確實驚人，而所附的OC旋鈕對於玩家們想要超頻的幫助也相當大。各位玩家們！準備好您的荷包，碳纖維的紅龍來襲啦！

規格表
●主機板名稱：MSI X399 Gaming Pro CARBON AC
●處理器腳位：AMD Socket TR4
●晶片組：AMD X399
●記憶體插槽：8 x DDR4
●擴充槽：2組PCIe x16、2組PCIe 3.0 x8、1組PCIe 2.0 x1
●儲存埠：8組 SATA3 6.0 Gb/s、3組M.2
●USB埠：USB 3.1 Gen2 x2(Type-A與C)、USB 3.1 Gen1 x8、USB 2.0 x2
●網路埠： 1組 GigaLAN Intel I211AT
●尺寸：ATX(30.4cm x 24.3cm)
●官方保固：三年

廠商資料
廠商名稱：MSI微星科技
廠商電話：0800-018-880
廠商網址： https://tw.msi.com/index.php
建議售價：12,990元
