SUPERMICRO SUPERO C7Z170-OCE開箱實測,伺服器級電競主機板全面來襲!
文.圖/陳兆宏 2016-09-07 00:00:01在伺服器的市場中,主機板可說是靈魂角色,為讓電腦可以24小時、365天全年運作穩定、不當機,使用好的用料是基本功之外,若要讓電腦發揮出在負載激增時也能維持既有的穩定水準,甚至讓超頻玩家在超頻時也能維持穩定、不當機,這就必須仰賴廠商們的設計功力了!美超微Supermicro公司專注於研發、生產、製造伺服器相關產品而聞名,其主機板品質可說是世界第一,不僅超級耐用,又非常穩定,獲得不少公司行號的青睞與採用。為了進軍電競市場,他們也將多年來在伺服器主機板的設計理念,運用在玩家級的市場,打造出主打遊戲玩家專用的電競主機板。這次,要介紹給玩家的,則是採用Z170晶片組的美超微Supermicro SUPERO C7Z170-OCE。
「美超微Supermicro SUPERO C7Z170-OCE主機板」重裝上陣!
美超微Supermicro SUPERO C7Z170-OCE主機板,隸屬於美超微Supermicro旗下新品牌SUPERO,為PROFESSIONAL GAMING(PRO GAMING)系列的伺服器級電競主機板。其產品包裝上以「Server Quality, Built for Gaming」(伺服器品質,為遊戲而生)的標語,強調其主機板具備伺服器基因,能夠提供超高穩定度、超高可靠度等特色,讓遊戲玩家可以玩遍N天都依然穩定運作而不當機,讓玩家們能夠真正享受到真正不當機的完美體驗。
以下,將「美超微Supermicro SUPERO C7Z170-OCE主機板」,簡稱「美超微Supermicro C7Z170-OCE主機板」。
極限級CPU開放外頻自由超,非K系列一樣可以超
Intel自推出Skylake處理器之後,最先推出的Core i7-6700K與i5-6600K (即包裝上有Unlock,沒附風扇的超頻版本)處理器,是沒有將倍頻(Ratio, Multiplier)鎖住的,且開放Clock Free的功能,也就是基頻(BCLK, Base Clock)可以1MHz為累進單位來超頻,範圍從1~300MHz,而由於PEG與DMI的外頻仍鎖定在100MHz,因此不用擔心CPU超頻後PCI Express上不去,使超頻成功的機率大大增加。至於非K系列的Skylake處理器,目前最高檔的有i7-6700 (3.4~4.0GHz),這些處理器由於都被鎖頻了,而且外頻固定在100MHz運作,想要超頻的玩家,不需要望K興歎,只要有Supermicro的主機板,非K系列處理器一樣可以超頻喔!
繼先前介紹過的Supermicro C7H170-M (H170晶片) 主機板之後,這次要介紹的是Supermicro C7Z170-OCE主機板,是一張ATX規格主機板,採用Intel Z170晶片組,從其外盒可看到產品型號,底下同樣標示著Server Quality, Built for Gaming的標語,可知道這塊主機板具備超高穩定與可靠度,以吸引玩家的目光。在包裝盒背面也有主機板的規格解說,並標榜具備Server DNA、PCIe M.2具備32Gb/s速度、USB 3.1 Type-C,同時具備「超頻」的能力。
打開外盒之後,可看到主機板完整固定放置在盒子內,拿起主機板之後,盒子下方還有個夾層,是配件放置處。從其盒子採用傾斜夾層設計,發揮到最佳的空間利用率。加上其主機板是採用真正靜電袋來包裝,而非市面上使用的一般塑膠袋來包裝,從這些都可看出Supermicro在包裝精簡化與強調品質上面的用心。
用料高檔、讓超頻也能穩定運作
具有伺服器DNA的Supermicro C7Z170-OCE不僅有超高耐用度,還提供超頻功能,在主機板的左下方有Debug LED,開機時可以隨時掌握系統運作狀態,而在主機板右下方也提供項變檔按鈕,從右至左依序是Home鈕(回到正常速度)、OC1 (15%)、OC2 (20~25%)、OC3 (使用者在BIOS定義的超頻值)、Memory超頻鈕,讓玩家能夠一鍵換檔,不需透過軟體設定。就算超頻失敗導致無法開機時,也可以透過CLEAR BIOS鈕來清除設定,讓電腦恢復出廠值狀態。為了提供上述的超穩定運作功能,C7Z170-OCE在用料部份採用了多層高檔的PCB電路板,能夠降低電子訊號的衰竭,提升穩定性與超頻幅度。且使用陶瓷級的電容,以及低電阻、低雜訊的日系固態電容,來提升高溫運作時的穩定度。再加上具備數位電源控制器、Dr. MOS及亞鐵鹽電容量的供電設計,能夠提供比一般桌上型電腦更高的電源轉換效率,一般運作之下就能穩定供電,在超頻時也能幫助提升運作穩定性,讓玩家可以安心超頻。
此外,在BIOS的超頻選單,也有絕佳的安全把關,讓使用者不會誤選到會讓主機板、CPU、記憶體操到掛的選項,若調到錯誤選項,或超頻太過了,其內建的蜂鳴器(PC Speaker)也會發出特定的警告聲,來告訴超頻玩家趕緊做因應措施,讓主機板以及其上面的各電腦元件不至於搞到燒毀的地步。要是超到BIOS韌體出問題,或是燒錄到錯誤的BIOS韌體碼,而導致整個主機板完全無法開機時,還可以透過JBR1的切換開關,將系統設定成BIOS Recovery模式,然後插入存有正確BIOS韌體碼(super.rom)檔案的USB隨身碟,主機板便會自動抓取該檔案,將BIOS復原,讓你不用擔心主機板無法開機。
內建PC Speaker(蜂鳴器)、Debug LED(除錯顯示),其旁的nuvoTon (新唐)的NCT6792D的Super I/O晶片,支援thermal diode與thermistor等溫度感測元件,可為主機板做即時健診
記憶體插槽右下方有Power On(開機鈕)、Clear CMOS、BIOS Restore等快速按鍵,讓超頻玩家超過頭時,能夠透過這些按鈕來恢復原狀。其下方還有超頻換檔鈕,從右至左依序是Home鈕(回到正常速度)、OC1 (15%)、OC2 (20~25%)、OC3 (使用者在BIOS定義的超頻值)、Memory超頻鈕
既穩定,效能又高

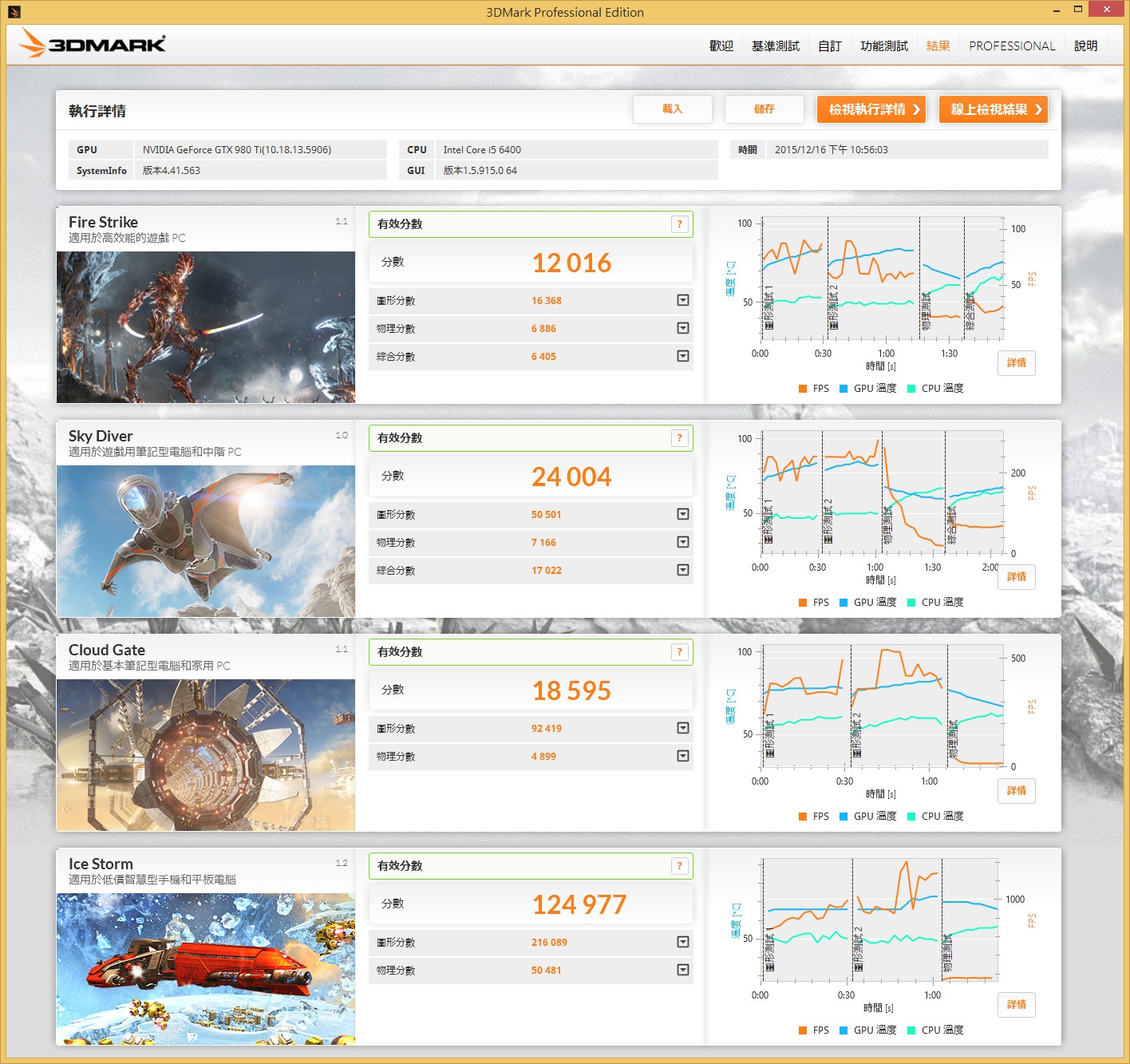

接下來,就讓我們看看Supermicro Z170主機板,搭配一般市售的Core i5-6400處理器來測試基本效能,以下是測試平台說明與測試結果。PCDIY!測試平台
主機板:Supermicro C7Z170-OCE處理器:Intel Core i5-6400 @ 2.7 GHz/3.3GHz (Turbo)
BIOS:T20151105134047 ( 11/05/2015 )

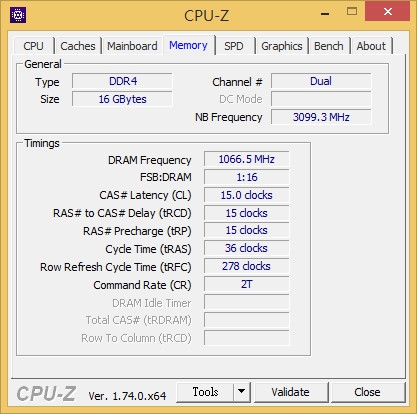

記憶體:Kingston HyperX Predator HX430C15PBK4/32 DDR4-3000 16GB (4GB × 4)

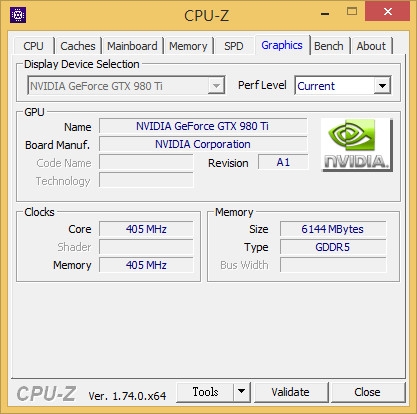

顯示卡:NVIDIA GeForce GTX 980 Ti 6GB GDDR5
SSD:OCZ Vector 150 256GB(系統)
驅動程式:Forceware 359.06
電源供應器:ENERMAX Platinum 1350W
作業系統:Windows 8.1專業版 x64
市場行情
目前,美超微Supermicro C7Z170-OCE主機板的售價,台北光華商場原價屋報價9,690元,由於採用伺服器級用料,因此價格上相對也比較高昂。伺服器級電競主機板全面來襲!
整體而言, 美超微Supermicro C7Z170-OCE主機板,以伺服器的絕佳用料、超級穩定的基因,並隨附方便安裝的驅動程式與檢測工具,讓用戶能夠快速安裝完成。除了讓非K系列Skylake處理器也能夠透過超外頻的方式之外,其內建的多鍵超頻鈕,讓你可以依照需求來換檔,多壓榨出一些的系統效能,更不用擔心會把主機板操壞,因為其BIOS還原機制設想周到,就算超掛了還能幫你把BIOS修復回來,讓主機板又恢復成一尾活龍!總之,Supermicro C7Z170-OCE無疑是一塊絕佳的主機板,提供最佳用料、最穩定運作、最方便超頻、最容易還原等特色,讓您覺得物超所值,值得讓想要買Z170主機板的超頻玩家、電競玩家、遊戲玩家、一般使用者考慮選購。美超微Supermicro C7Z170-OCE主機板,採用綠配黑的雙色調設計,提供伺服器等級的穩定程度,以及超安心的超頻加速快感,適合各式玩家選購
廠商資訊
廠商名稱:Supermicro SUPERO - 美超微電腦股份有限公司廠商電話:02-8226-3990
廠商網址:www.supermicro.com
