聯力LIAN LI PC-Q17開箱組裝,實機安裝大作戰!

文.圖/陳兆宏 2016-03-01 00:00:00
LIAN LI PC-Q17,是聯力工業,與華碩玩家共和國,一起打造的最新力作。鋁鎂合金機殼,加上敗家之眼,成為了全新的電競機殼,接下來,讓我們一起來瞧瞧「聯力LIAN LI PC-Q17開箱組裝,實機安裝大作戰!」吧!


華碩玩家共和國ROG,這次出現在聯力機殼,來看看敗家之眼與機殼之王,合作的最新代表作LIAN LI PC-Q17吧。

這次,除了聯力LIAN LI PC-Q17機殼之外,找來了華碩Z170I PRO GAMING主機板,顯示卡搭配華碩GeForce GTX 670短版顯示卡,以及路瑪仕ZUMAX的日規500W電源供應器,準備開始來組裝吧!


迷你機殼,百家爭鳴

市售機殼百百款,在當今越來越夯的電競潮流之下,電腦機殼廠商紛紛推出不少酷炫的機殼造型,以獲得電腦與電競玩家的青睞。不過,由於ATX大型機殼的款式極多,在小型化電腦趨勢越來越流行之下,不少主機板廠商相繼推出mini-ITX的電競級主機板之後,使用ATX機殼來安裝迷你主機板就便顯得有點不搭嘎,因此各機殼廠商紛紛推出迷你化的電競機殼,能讓玩家安裝mini-ITX的主機板,這類迷你機殼,不只體積比一般ATX還小,但效能與馬力卻不輸給一般ATX的等級,讓玩家即使放在桌上所佔用的空間特別小,或者帶去LAN Party時,也不用大費周章的花費太大力氣來搬運。

聯力LIAN LI PC-Q17正式登場,首款ROG認證機殼正式登場!

這次聯力(Lian Li)所推出的全新鋁製的PC-Q17機殼,就是一款Mini-ITX機殼,不同於其他廠商部份,在於是第一款有華碩的ROG Logo,並標有ROG Certified,表示這款機殼是通過華碩ROG認證的機殼。PC-Q17在外型設計上,仍舊保有近年來主打的精品機殼設計元素,像是輕薄與小型化、大面積的玻璃側板,以及前置的電源供應器。

聯力PC-Q17是與華碩合作,融入其設計元素,並經由ROG認證的mini-ITX電競機殼,外型非常搶眼!


外型搶眼,紮實內在!

聯力PC-Q17機殼的外觀,最值得注意的地方,在於其機殼左方有明顯的ROG Logo,搭配前面板做成了梯形狀,看起來更搶眼。上方的散熱孔處,除了有原廠預設配置的14cm超大可拆式靜音散熱風扇之外,其頂蓋採用可拆卸式設計,可以加裝水冷套件來升級。除了上方蓋子可以免螺絲直接開啟,前方面板、左右側的面板都是可以直接用手扳開,不需要螺絲,給予最大的組裝方便性。

PC-Q17機殼上方除了原先配置的14cm超大可拆式靜音散熱風扇之外,其頂蓋可安裝水冷套件


優異散熱設計,採用煙囪效應自然散熱原理

聯力LIAN LI PC-Q17機殼,它的散熱設計,有別於傳統,採用了前後方與下方進氣,上方出氣的散熱架構,它應用了煙囪效應自然散熱原理,不僅電源供應器轉90度安裝方式,整個直接把熱氣往上排,讓機殼的空氣對流,以及散熱達到最好的表現!

磁碟機自由搭配安裝,採用標準電源供應器

一般認為小型化機殼,就一定要搭配筆電專用的規格才行,但PC-Q17卻打破這個迷思。除了前置面板內有個可以安裝薄型吸入式光碟機的地方,其餘的電腦零組件,都可以使用標準桌上型電腦的規格。例如硬碟、電源供應器、顯示卡等等。

PC-Q17在硬碟機的擺放設計也頗具巧思,透過其隨附的螺絲與固定軟墊片,以螺絲鎖在3.5吋硬碟、2.5吋硬碟或SSD的底部,然後以軟墊片溝槽卡住的方式,將硬碟們固定在底部(兩顆標準3.5硬碟或2.5吋硬碟)、電源供應器外殼(兩顆標準2.5吋硬碟)或前方面板的外露空間處(原本有配置能夠安裝吸入式光碟機的固定槽,只要拆下之後,就可以安裝5.25吋裝置,或一顆標準3.5硬碟,或2.5吋硬碟)。因此機殼雖小,還可以裝共5部2.5吋硬碟/SSD或3部3.5吋硬碟+2部2.5吋硬碟,提供最大的安裝自由度。

聯力PC-Q17的硬碟擺放位置很多元,透過其隨附的螺絲與固定軟墊片,可裝在底部共2顆標準3.5吋硬碟(或2.5吋硬碟)和3顆2.5吋硬碟。而且只要卡住就好,非常牢固


在前置面板拆下後的外露空間處,可置放原先配置的吸入式光碟機,亦可將支架拆下來,以便安裝3.5吋或2.5吋硬碟


強悍內在

在ROG Logo那個直立的空間內,是放置電源供應器(PSU)的地方,提供15cm的高度來安裝PSU,建議裝一體式PSU,至於半模組、全模組則要先確認好PSU的高度是否可以容納模組接頭與排線,然後再塞進這個空間內。其底部的小小空間還可塞入多餘的排線,並在各必要的地方,留有空間可以將排線拉出去,以便連接到主機板、硬碟,與顯示卡等零組件。而前置面板I/O連接埠的各排線,也可以連接至主機板的相對應位置,以便發揮USB 3.1、音效接孔與電源開關等功能。

PC-Q17採前置電源設計,在ROG Logo的直立空間內,可安裝ATX/SFX的電源供應器(右圖),而前置面板下方的I/O連接埠,有USB 3.1、音效接孔與電源開關(左圖)。


獨立顯示卡一樣支援,還隨附LED String燈效

這款機殼雖說非常迷你,但卻可以容納一張27cm長的顯示卡,佔用雙槽也OK,因此只要是NVIDIA GeForce GTX 970等級或AMD RADEON FURY X、Nano等級的顯示卡,都可以塞入這個小小的空間內,讓遊戲效能與畫質不打折。只是由於空間的關係,如安裝需要佔用雙槽的顯示卡,其機殼底部就無法安裝3.5吋的大硬碟(會卡到),若安裝2.5吋的硬碟機,則是OK的。

PC-Q17內部空間夠大,前置電源的高度有15公分高、顯示卡長度可容納27公分長,散熱風扇高度則有14公分高。可說是小小空間,大大利用!


燈效部份,除了主機板、顯示卡、記憶體模組之外,此機殼還隨附兩條LED String (LED燈條),可以黏貼在機殼內部的任意處,讓玩家點綴自己的機殼。

獨家首裝!透過實際裝機來深入了解此機殼的魅力!

為感受市面上第一款ROG Certified之迷你電競機殼的魅力,PCDIY!為您獨家搶先取得這個完全能夠展現電競魂的超迷你機殼!接下來,就讓我們透過實際裝機,來深入了解這款機殼的設計巧思與獨特之處。

PCDIY!組裝平台
處理器:Intel Core i5-6600K @ 3.5 GHz/3.9GHz (Turbo)
主機板:ASUS Z170I PRO GAMING (mini-ITX)
記憶體:AVEXIR CORE DDR4-2133 @ 2133 16GB (8GB×2)
顯示卡:ASUS GTX670-DCMOC-2GD5 2GB GDDR5
SSD:PLEXTOR P6V 240GB(系統)
HDD:SEAGATE Barracula Green 2TB(資料)
電源供應器:ZUMAX Z3B-500-JP 500W

PC-Q17的右側,右下方有ROG Certified字樣


PC-Q17的左側,透明壓克力面板暫先以厚貼紙保護,上面有4顆螺絲可徒手轉開。


PC-Q17的前側,下面為前置I/O埠


仔細看前置I/O埠,包含兩組USB 3.0、音效輸出孔、輸入孔,以及電源開關,且背面以斜式花紋圖案,突顯出獨特風格


PC-Q17的後側,主要是擋板處(裡面白色盒子為配件盒)、散熱孔、PCIe顯示卡擋板、PSU電源插頭


PC-Q17的安裝說明手冊(1),安裝前記得看一下


PC-Q17的安裝說明手冊(2),說明各零組件的安裝方式


後側貼紙,標示型號為PC-Q17,通過UL與CE認證,且是正港的台灣製造


翻開右側的蓋板,只要輕輕扳開即可,不需要任何螺絲


仔細看看,每個外部蓋板都是採用卡榫方式,與主機固定的(紅色圓圈部份)


只要對準卡榫,壓一下,即可固定住(紅色圓圈部份),非常具有巧思的設計


這邊是頂部的蓋板,同樣只要徒手輕輕扳開即可,裡面有14cm靜音散熱風扇(上),以及PSU安置槽(下)


這邊是前側的檔板部份,同樣只要徒手輕輕扳開即可,下方是前置I/O埠


左側的壓克力透明板(被厚貼紙貼住保護住),只要將四顆螺絲用徒手轉開,即可取下


這就是機身左側的樣子,有ROG的Logo,旁邊白色為配件盒,被束線固定在裡面


機殼裡面的排線如圖。由左至右依序是散熱風扇3pin轉Molex大4pin的電源連接孔、PSU內部延長線、前置USB 3.0連接線、Power LED/Power Switch/H.D.D. LED、HD AUDIO等連接線(沒有隨附RESET Switch,若系統當機時只好以Power Switch取代了)。另外,在配件盒裡面,還有個PC Speaker獨立連接線,必要時可以拿出來接


這就是那包白色配件盒裡面的所有東西,包含LED String(燈條)、SFX PSU固定架、各種不同的螺絲、硬碟固定墊片、整線環、LIAN LI貼紙、束線3條,以及上述的PC Speaker獨立連接線


準備要開始安裝前,先把左側的蓋板取下


若要外接PCIe的顯示卡,也要將顯示卡視訊輸出擋板的上方固定片轉開(上),並拿下來(下)








先將CPU、CPU散熱風扇,記憶體裝好


至於硬碟部份,先將配件盒的對應螺絲與固定軟墊片拿出(上圖),然後以螺絲起子將4顆螺絲鎖住(下圖),3.5吋與2.5吋的固定軟墊片皆一樣,但螺絲規格是不一樣的


仔細看機殼底部的孔位。底部的左右兩邊,分別可以可以固定一部3.5吋硬碟,或2.5吋硬碟


這是硬碟固定好的樣子,左邊為3.5吋硬碟、右邊為2.5吋硬碟


再回來看前置面板外露區,這邊原本可以放薄型吸入式光碟機


取下光碟機固定架之後,這邊就可以改放一顆3.5吋硬碟,或2.5吋硬碟


當然,要改放SSD也是可以的,這裡是安裝Plextor M6V SSD於右側


從機殼右側看過來,兩邊硬碟的SATA連接埠與電源埠都有對應的孔位,讓排線可以順利連接至硬碟


Power裝哪裡呢?對就是這裡,先用螺絲起子將螺絲鬆開


此時Power的固定架即可拿出來


接著將Power固定架,與Power固定住,此時要另外從配件盒拿出4顆螺絲


將Power裝進機殼吧!左圖是將Power放進機殼的過程,中圖為放進後,並鎖回螺絲的樣子,右圖則是將Power延長線接到PSU上的樣子,記得要把PSU的開關調到開機的狀態。聯力LIAN LI PC-Q17機殼,它的電源供應器位置設計有別於傳統,Power是往上的。它應用了煙囪效應自然散熱原理,把電源供應器轉90度安裝方式 ...直接把熱氣往上排..........


接下來準備裝主機板了,先將主機板隨附的後置I/O擋板放上去


後置I/O擋板放上去的樣子


將主機板輕輕放入機殼內,順便將PCIe插槽的擋板取出,準備插PCIe顯示卡。不過由於佔兩槽的顯示卡,會與3.5吋的硬碟卡到,因此顯示卡那邊的硬碟,只能選擇安裝2.5吋的才行


將顯示卡裝好的狀態,順便將所有的I/O排線,機殼風扇電源線、顯示卡電源線全部連接好


再看看機殼右側部份,將硬碟的SATA線與電源線,確實裝好(紅圈處),並把多餘的電源排線整理好(可以塞入PSU下方的空間,或利用配件包裡面的束線來理線


華碩Z170I PRO GAMING主機板的底部,預留一組M.2插槽,此時若需要安裝M.2 SSD,這時候就可以裝上去了(紅圈處)


若主機板不發光,哪叫電競?趕快拿出配件包裡面的LED燈條,將原先機殼風扇的3pin轉Molex 4pin電源拿來裝上去,原先機殼風扇的電源直接插到主機板上面就好了,這樣主機板還可以偵測到風扇轉速


LED燈條可以貼在機殼的任何地方,只要你喜歡就可以。這裡是貼在機殼左側的邊邊!搭配記憶體、主機板的紅色燈光,顯得特別有Feel!


確定開機沒問題,電腦可以順利運作之後,現在將機殼所有的外部蓋板都裝回去,順便把機殼左側透明壓克力板的保護貼紙撕下來,這就是最終的組裝完成圖。超讚的吧!


接起電源線來看看運作的樣子,LED燈效可以清楚看得到!

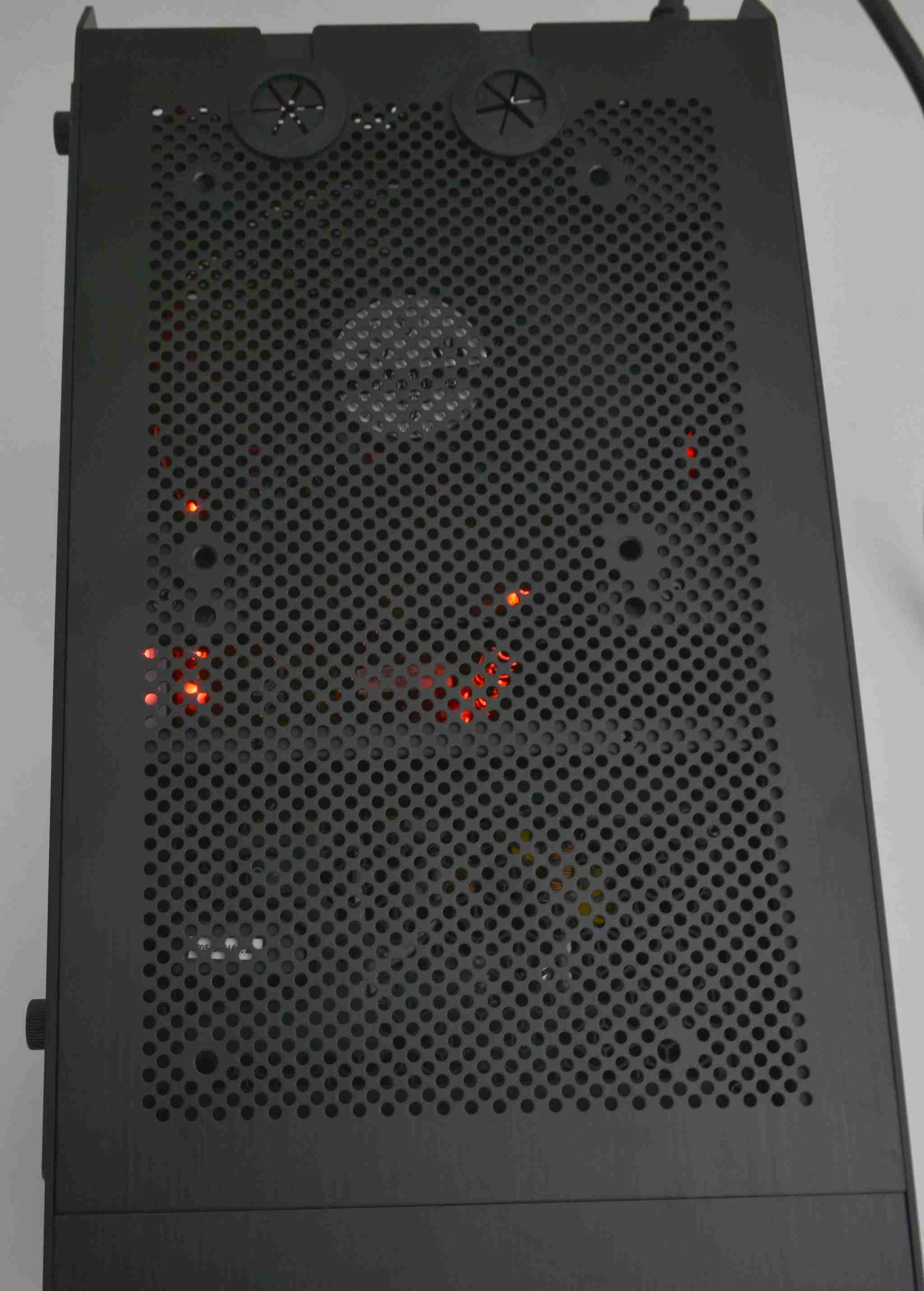

從機殼上驗,隱約可以看到從主機內部散發出來的光芒!


所以,這就是聯力PC-Q17 ROG認證機殼,開機運作時的模樣!能夠將您的電競魂完全展露出來!


規格表

●產品型號:PC-Q17 WX
●機殼樣式:小型機殼
●機殼尺寸:(W) 201mm x (H) 276mm x (D) 407mm
●可選顏色:黑色
●面板材質:鋁合金
●側板:鋁合金
●機身材質:鋁合金
●機身重量:2.7kg
●外露5.25吋空間:1 Slim ODD (Slot-In)或3.5" HDD x1或2.5" HDD x1
●外露3.5吋空間:無
●硬碟/SSD空間:3.5" HDD x3、2.5" HDD x5
●擴充卡:2
●適用主機板:Mini-ITX
●系統風扇(Rear):80mm x2(選配)
●系統風扇(Top):140mm x1,亦可選配120mm x1
●系統風扇(Base): 120mm x2(選配)
●前置面板I/O埠:USB 3.0 x 2,HD Audio
●適用PSU:ATX /SFX
●安裝空間:顯示卡長度:270mm,CPU散熱風扇高度:140mm,PSU高度:150mm

更多產品資訊,請參考:聯力PC-Q17的官方網頁

市場行情:5,500元

華碩玩家共和國ROG,這次出現在聯力機殼,這次敗家之眼與機殼之王,兩者擦出的火花,天使的臉龐,魔鬼的身材,自然就會有妖獸級的身價。目前,這款機殼已經在全台銷售,不過價格很硬,店家報價:5,500元!

聯力LIAN LI PC-Q17機殼,店家報價:5,500元!


電腦豪宅,值得投資!

這次,我們實際開箱組裝了聯力LIAN LI PC-Q17,這款機殼,無疑的是個小型電腦豪宅之作。擁有自己的私人花園別墅、無敵景觀豪宅是現代大多數人的夢想,最好是獨棟別墅,採用鋼骨制震,還要進口建材,透明雙電梯可達各樓層,水龍頭打開有天然溫泉,搭配大型按摩浴缸,廚房要用進口廚具,臥房要有席夢思名床,客廳要有110吋巨型液晶電視,而且別墅門口前面要有大花園,後面要有大公園,旁邊還要有游泳池,最好側面還有無敵海景,再配備個雙車位、四車位,那麼很肯定的這就一定是間讓人夢寐以求的豪宅了。電腦豪宅,由於擁有一定的保值性,加上每天都要使用它,投資相當值得,以這次的這款聯力LIAN LI PC-Q17來說,不但是Made In Taiwan,而且是機殼之王聯力工業,與主機板之王華碩電腦,兩者努力合作的工藝結晶,還打上了ROG認證,這筆投資爽度絕對足夠!可以說,電腦豪宅,值得投資呀!
