微星MPG B650 EDGE WIFI實測開箱，AMD B650玩家級主機板優質精品 feat. AMD Ryzen 5 8600G/ 7 8700G

文．圖／李佳蓉 2024-02-25 19:00:00

這次，要介紹給大家的，是為微星科技出品，針對高階玩家所設計的AMD B650主機板MPG B650 EDGE WIFI

微星這幾年在主機板的創新，是有目共賭的！許多新技術都是由微星搶先推出，像是背插式從後面來的主機板，就是微星的PROJECT ZERO系列率先供貨，就連主機板更新，微星也時常搶第一。微星主機板分成四大系列，MEG為最高階主機板，針對重度玩家所設計。MPG強調玩家風格與設計，為中高階主機板。MAG鎖定入門玩家，是強調性價比的主機板，適合新手PC DIY用戶，還有一個PRO系列，鎖定商用。

2022年底，AMD正式推出了Ryzen 7000系列處理器之後，微星也祭出了一系列AM5主機板，推出了中階B650/B650E、高階X670與旗艦X670主機板，後續也推出了入門A620主機板。其中，微星就打造了一款高階B650主機板MPG B650 EDGE WIFI，不但提供了14＋2＋1相供電，滿足超頻玩家的供電需求，擁有PCIe Gen 5 SSD支援，輔以雙面M.2 Shield Frozr，提供了SSD雙面散熱強化，支援記憶體超頻，1DPC單條可以超上DDR5-7800，1DPC雙條可以超上DDR5-6400，2DPC單條可以超上DDR5-6400，1DPC雙條可以超上DDR5-5400，而且還有2.5GbE有線網路與Wi-Fi 6E無線網路，不但支援了Ryzen 7000系列處理器，更新BIOS之後，還能支援Ryzen 8000G處理器，戰鬥力非常強大。

這一次，我們就要來跟大家介紹，由微星科技出品，針對高階玩家所設計的AMD B650主機板MPG B650 EDGE WIFI，讓我們一起來揭開它神祕的面紗！

編輯佳蓉這次要跟大家介紹的，是微星高階AMD B650主機板 MPG B650 EDGE WIFI

微星 MSI ，在這次「PCDIY!第十八屆玩家票選品牌大賞2023暨ITMan!企業品牌大調查」獲得電競主機板最佳品牌！

「微星MPG B650 EDGE WIFI主機板」強勢來襲！

現在要打造AMD電腦主機的話，肯定是要上DDR5，用上Ryzen 7000、8000G處理器，直上AM5解決方案是最好的！

B650主機板就夠用了，X670/X670E主機板有很多選擇

不過，要上AM5的話，主機板的挑選是不容易的。

按照AMD的平台規劃，入門的主機板就選A620主機板，中階主機板選B650，要PCIe Gen 5 x16插槽的話，就選中階加強版B650E主機板，高階主機板就選X670，要PCIe Gen 5 x16插槽的話，就選高階加強版X670E主機板。

不過，很尷尬的是，事實上現在根本就沒有PCIe Gen 5 x16的顯示卡，購買了加強版E版的主機板形容虛設，是得不到任何好處的。反而，玩家需要的，則是PCIe Gen 5 SSD的M.2插槽，可以實現硬碟存取加速。還需要2.5GbE有線網路與Wi-Fi 6E。

在這樣的時空背景之下，就出現了中階晶片組B650/B650E主機板，與高階晶片組X670/X670E主機板，兩種不同等級產品的大亂鬥，市場上出現了高價的B650主機板，價位帶則來到了低價的X670E主機板的地盤，就出現了很多尷尬的場面，激烈的競爭可想而知。

B650主機板，是目前市面上AMD平台C/P值最高的，這次要跟大家介紹的，則是微星MPG B650 EDGE WIFI

微星MPG B650 EDGE WIFI是B650高階主機板

微星MPG B650 EDGE WIFI，是一款頂規B650晶片組產品，供電的部份，採用了14＋2＋1相供電，能驅動高階Ryzen 9 7950X、7950X3D超頻。PCIe x16插槽，一組支援STEEL ARMOR LIGHTNING GEN 4 PCI-E插槽，具備了鋼鐵裝甲，可以確保顯示卡的穩定度，支撐高重量的顯示卡。另一組則為傳統插槽。PCIe x16插槽電路的話，則會因為安裝不同的CPU而有差別。

2組PCIe x16插槽的話，第二組PCI_E2為PCIe x16插槽是由晶片組串接，電路上實際只提供了PCIe 4.0 x2，第一組PCI_E1，裝Ryzen 7000處理器的話，提供PCIe 4.0 x16，裝Ryzen 8600G/8700G處理器的話，提供PCIe 4.0 x8，裝Ryzen 8500G處理器的話，提供PCIe 4.0 x4。

支援AMD 8000G處理器，中階Ryzen 5 8600G、高階Ryzen 8700G都支援

支援1組PCIe Gen 5 SSD與2組PCIe Gen 4 SSD

主機板則支援3組M.2插槽，M.2_1支援PCIe Gen 5 SSD，對應M.2 2260、2280 SSD，由CPU直連，輔以大型散熱片，有雙面散熱貼強化。M.2-2、M.2_3支援PCIe Gen 4 SSD，對應M.2 2260、2280 SSD，M.2-2由CPU直連，M.2-3由晶片組串接，輔以大型散熱片，但只有單面散熱貼強化。

唯一要特別注意的，若是安裝Ryzen 5 8500G處理器的話，M.2_2只有PCIe Gen 4 x2，速度只有一半。

支援1組PCIe Gen 5 SSD

輔以大型散熱片，有雙面散熱貼強化

記憶體超頻支援

微星是四大主機板業者中，對主機板的記憶體支援標示最精實的業者。原廠主機板規格表上，標示了最高支援從DDR5-4800～DDR5-7800＋，並進一步標示1DPC與2DPC的支援。

原廠記憶體支援規格

根據原廠數據，記憶體部分支援超頻性能：
1DPC 1R單面：DDR5-7800+以上
1DPC 2R雙面：DDR5-6400+以上
2DPC 1R單面：DDR5-6400+以上
2DPC 2R雙面：DDR5-5400+以上

提供4條DDR5記憶體模組支援

能對應1DPC與2DPC記憶體超頻

強大的擴充性

主機板對外的擴充性的話，除了提供有1組HDMI與1組DisplayPort，作為顯示輸出之外，擁有2組USB 2.0 Type-A 480Mbps插槽，4組USB 3.2 Gen1 Type-A 5Gbps插槽，3組USB 3.2 Gen2 Type-A 10Gbps插槽，以及1組USB 3.2 Gen2x2 Type-C 20Gbps插槽。

有線網路的話，則是提供了1埠2.5GbE，無線網路的話，則提供了Wi-Fi 6E 2x2天線，透過外置天線連接。主機板內部，則是提供了1組USB 3.0 Gen 2 10Gbps連接埠與1組USB 3.2 Gen 2x2 20Gbps連接埠，提供前置裝置擴充。

擴充性相當足夠，背板插槽該有的都有

產品開箱

外包裝

微星MPG B650 EDGE WIFI主機板外包裝正面，採用白色系外包裝，適合用來打造白色系主機

標示採用B650晶片組，支援PCIe 4.0、DDR5記憶體與支援超頻

提供LIGHTNING GEN 5，支援PCIe Gen 5 SSD

主機板外包裝背面

有八大特點，第一個特點為14＋2＋1供電，第二個特點為LIGHTNING GEN 5，支援PCIe Gen 5 SSD，第三個特點為M.2 SHIELD FROZR，支援散熱貼片強化散熱，第四個特點支援Wi-Fi 6E、Bluetooth 5.2，無線網路超快速，第五個特點支援PREMIUM THERMAL DESIGN，強化散熱設計，提供多個4Pin供電與風扇控制優化系統，並支援空冷與水冷散熱，第六個特點支援最新的DDR5，而且對應超頻，第七個特點支援AUDIO BOOST 5，聲音優化輸出，第八個特點支援2.5G LAN，有線網路傳輸速度更快

採用掀開式設計

主機板名稱：MPG B650 EDGE WIFI，型號：911-7E10-002

外盒直接掀開，就能看到主機板本尊，用防靜電袋裝著

主機板內部採用雙層設計

下方為配件

有主機板快速安裝手冊、歐洲註冊說明、微星品牌貼紙、2根天線，SATA 6Gb/s連接線與M.2連接器固定螺絲

配件一覽

主機板快速安裝手冊

歐洲註冊說明

說明書的話，用手機掃描主機板外包裝盒背面的USER MANUAL的QR-Code，就能直接讀取

背後面板連接器，除了提供有1組HDMI與1組DisplayPort，作為顯示輸出之外，擁有2組USB 2.0 Type-A 480Mbps插槽，4組USB 3.2 Gen1 Type-A 5Gbps插槽，3組USB 3.2 Gen2 Type-A 10Gbps插槽，以及1組USB 3.2 Gen2x2 Type-C 20Gbps插槽

主機板本體

主機板本體正面

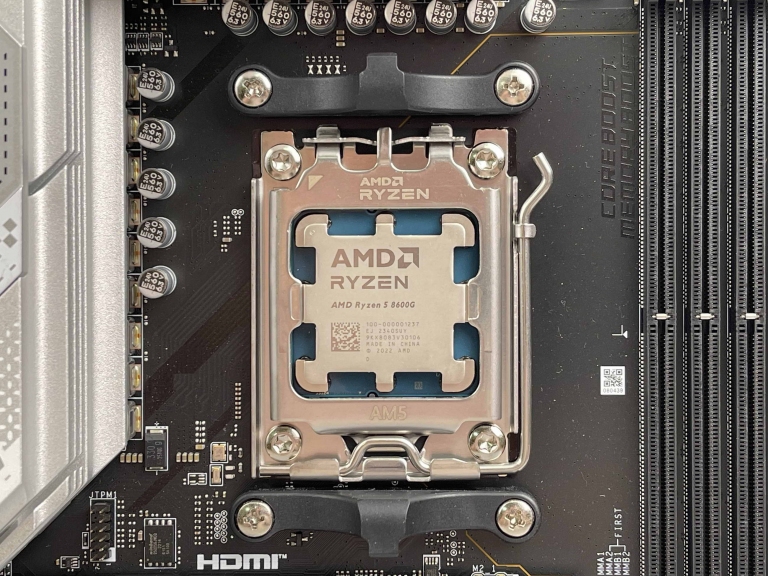

AM5腳位CPU座

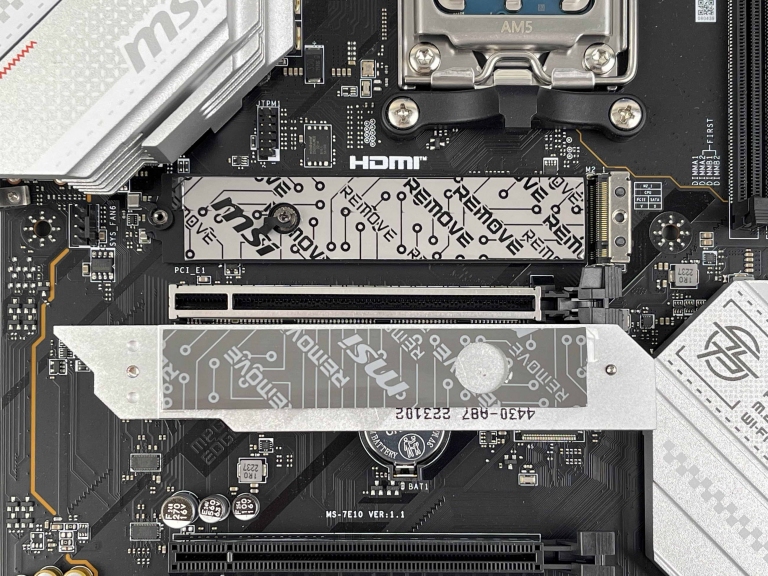

CPU下方，M.2_1支援PCIe Gen 5 SSD，對應M.2 2260、2280 SSD，由CPU直連，輔以大型散熱片，有雙面散熱貼強化

晶片組上方，裝有大型散熱片，打著大大的MPG EDGE字樣，上面標示有FORMULR，DDR5 MEMORY X4，PCI-E X16-2，M.2 SLOT X3與WI-FI 6E MODULE

主機板正上方，有2組12Pin電源輸入

第二組PCIe X16插槽，沒有裝甲防護，主機板型號為MS-7E10 Ver：1.1

記憶體插槽有4組，由上而下分別是DIMMA1、A2、B1、B2

主機板背面

背面左邊有特別印刷，機殼安裝要特別避開此區域

右邊也有特別印刷，機殼安裝要特別避開此區域

M.2-1的PCIe Gen 5 SSD擁有大型散熱片強化散熱，不用擔心SSD過熱降速的問題

PCIe Gen 5 SSD插槽，是具備雙面散熱貼強化

還擁有方便PC DIY用戶的快拆裝功能

M.2-2、M.2_3的PCIe Gen 4 SSD擁有大型散熱片強化散熱，不用擔心SSD過熱降速的問題

M.2-2、M.2_3支援PCIe Gen 4 SSD，對應M.2 2260、2280 SSD，M.2-2由CPU直連，M.2-3由晶片組串接，輔以大型散熱片，但只有單面散熱貼強化

3組M.2 SSD插槽，皆有方便PC DIY用戶的快拆裝設計

效能實測

搭配AMD Ryzen 7 8700G效能測試

首先，我們搭配AMD Ryzen 7 8700G進行效能測試

測試平台

處理器：美商超微AMD Ryzen 7 8700G（8核心16執行緒）
處理器散熱器：原廠盒裝散熱器
主機板：微星MPG B650 EDGE WIFI（B650晶片組，MS-7E10）
記憶體：金士頓Kingston FURY RENEGADE RGB DDR5-6400 32GB套裝（KF564C32RSAK2-32，雙記憶體通道）
顯示卡：無
硬碟機：金士頓Kingston NV2 2TB SSD（PCIe Gen4 x4）
電源供應器：迎廣IN WIN PII系列P130 II ATX 3.0電源供應器（ATX 3.0，1300W，全模組，雙PCIe 5.0接頭，80 PLUS Platinum白金認證，10年保固）

作業系統：Windows 11 22H2 x64工作站專業版

本次測試，使用微星MPG B650 EDGE WIFI（B650晶片組，MS-7E10）主機板

安裝驅動程式

AMD晶片組軟體

安裝好Windows 11作業系統之後，要安裝的是AMD晶片組軟體

晶片組軟體，會安裝5個驅動程式

AMD RYZEN MASTER

要玩超頻的話，得安裝AMD RYZEN MASTER

AMD RYZEN MASTER，擁有自動超頻與手動超頻能力

作業系統檢測

Windows 11作業系統，能正確安裝、辨識出8核心16執行緒AMD Ryzen 7 8700G w/ Radeon 780M Graphics

裝置管理員，可以看到處理器有8核心16執行緒

工作管理員，也能看到CPU正確辨識到8核心16執行緒

可以數框框有16個

內顯為Radeon 780M Graphics

CPU-Z檢測

CPU選單，這次使用的處理器為AMD Ryzen 7 8700G

主機板選單，使用的是微星MPG B650 EDGE WIFI（B650晶片組，MS-7E10）

記憶體選單，設定為DDR5-6400，雙記憶體通道，配置為16GB x2＝32GB

SPD選單，使用的是Kingston KF564C32-16，單條容量為16GB

顯示卡選單，使用的是內顯AMD Radeon 780M Graphics

測試分數選單，單處理器執行緒：699.9，多重處理器執行緒：7327.6

與Intel Core i9-13900K比較

與AMD Ryzen 9 7950X比較

CINEBENCH R23測試

CINEBENCH R23測試結果

CPU (Multi Core)：17894 pts，CPU (Single Core)：1814 pts，MP Ratio：9.86

Geekbench 5測試

Geekbench 5測試軟體

Single-Core Score：2004，Multi-Core Score：13110

Single-Core Score詳細測試分數

Multi -Core Score詳細測試分數

Geekbench 6測試

Geekbench 6測試軟體

Single-Core Score：2614，Multi-Core Score：13714

Single-Core Score詳細測試分數

Multi -Core Score詳細測試分數

HWiNFO64檢測

安裝的CPU為AMD Ryzen 7 8700G

可以看到有16核心在運作

Core Temp功耗檢測

即時功耗：86.3W

即時功耗：86.5W

3DMark測試

使用的是3DMark開發者版本，3DMark顯示，測試平台為Windows 11作業系統，32768MB記憶體，1862GB硬碟，使用AMD Ryzen 7 8700G w/ Radeon 780M Graphics處理器，顯示卡為AMD Radeon 780M Graphics

01 Speed Way測試項目

Speed Way測試項目，測試得分：511

02 Port Royal測試項目

Port Royal測試項目，測試得分：1894

03 Solar Bay測試項目

Solar Bay測試項目，測試得分：12950

04 Time SPY Extreme測試項目

Time SPY Extreme測試項目，測試得分：1789

05 Time SPY測試項目

Time SPY測試項目，測試得分：3785

06 Fire Strike Ultra測試項目

Fire Strike Ultra測試項目，測試得分：2554

07 Fire Strike Extreme測試項目

Fire Strike Extreme測試項目，測試得分：4558

08 Fire Strike測試項目

Fire Strike測試項目，測試得分：8573

09 Wild Life Extreme測試項目

Wild Life Extreme測試項目，測試得分：5487

10 Wild Life測試項目

Wild Life測試項目，測試得分：16968

11 Night Raid測試項目

Night Raid測試項目，測試得分：34053

21 CPU Profile測試項目：

CPU Profile測試項目，1-Thread測試得分：1029，2-Thread測試得分：1996，4-Thread測試得分：3834，8-Thread測試得分：7014，16-Thread測試得分：8023，Max-Thread測試得分：8020

31 DirectX Raytracing feature test測試項目

DirectX Raytracing feature test測試項目，測試得分：8.03 FPS

32 Mesh Shader feature test測試項目

Mesh Shader feature test測試項目，Mesh Shader off測試得分：70.46 FPS，Mesh Shader ON測試得分：104.50 FPS，Difference差異值：48.3％

33 PCI Expres功能測試

PCI Expres 功能測試，頻寬：無法測試 GB/s

34 Sampler Feedback feature test測試項目

Sampler Feedback feature test測試項目，Sampler Feedback off測試得分：81.87 FPS，Sampler Feedback ON測試得分：88.73 FPS，Difference差異值：8.4％

35 VRS功能測試

VRS功能測試，第一級，VRS關閉：305.39 FPS，VRS開啟：無法測試，VRS功能增益：無法測試

36 AMD FSR feature test測試項目

AMD FSR feature test測試項目，FSR2 off測試得分：10.61 FPS，FSR2 ON測試得分：20.69 FPS，Difference差異值：95.0％

37 Intel XeSS feature test測試項目

Intel XeSS feature test測試項目，XeSS off測試得分：7.72 FPS，XeSS ON測試得分：10.04 FPS，Difference差異值：29.9％

38 NVIDIA DLSS feature test測試項目

NVIDIA DLSS feature test測試項目，無法測試

遊戲測試

這邊，我們實測了以AMD Ryzen 7 8700G處理器的內顯，用Radeon 780M Graphics來跑1080p遊戲，包括運行了Assassin's Creed Valhalla（刺客教條：維京紀元）、Borderlands 3（邊緣禁地3）、Cyberpunk 2077（
電馭叛客2077）、Grand Theft Auto V（俠盜獵車手V），發現竟然能以內顯在1080p順暢運行遊戲，已經具備了基礎玩遊戲的能力。

針對了4款遊戲，進行了1080p遊戲測試結果

搭配AMD Ryzen 5 8600G效能測試

接下來，我們搭配AMD Ryzen 5 8600G進行效能測試

效能實測

測試平台

處理器：美商超微AMD Ryzen 5 8600G（6核心12執行緒）
處理器散熱器：原廠盒裝散熱器
主機板：微星MPG B650 EDGE WIFI（B650晶片組，MS-7E10）
記憶體：金士頓Kingston FURY RENEGADE RGB DDR5-6400 32GB套裝（KF564C32RSAK2-32，雙記憶體通道）
顯示卡：無
硬碟機：金士頓Kingston NV2 2TB SSD（PCIe Gen4 x4）
電源供應器：迎廣IN WIN PII系列P130 II ATX 3.0電源供應器（ATX 3.0，1300W，全模組，雙PCIe 5.0接頭，80 PLUS Platinum白金認證，10年保固）

作業系統：Windows 11 22H2 x64工作站專業版

本次測試，使用微星MPG B650 EDGE WIFI（B650晶片組，MS-7E10）主機板
