7,000MB/s俱樂部新成員報到、PC/PS5雙機兼容,PNY XLR8 CS3140 M.2 NVMe Gen4 SSD開箱實測 feat. XLR8 PS5專屬散熱片

文.圖/HAMA 2022-01-18 09:00:00
隨著PCIe 4.0時代的到來,讓PCIe通道傳輸頻寬獲得倍增的提升,其中最有感的莫過於NVMe SSD,從過去PCIe 3.0頂多3,000 MB/s上下的讀取速率,到PCIe 4.0的5,000甚至突破7,000 MB/s的超高速讀寫效能,這已經是SATA SSD 10倍以上之快,讓玩家在遊戲讀取、影音創作、搬運大檔案時都能大幅縮短時間並提升效率。

而目前不僅PC是雙陣營(AMD/Intel),就連新世代家用遊戲主機Xbox Series S/X、PlayStation 5也都為了更流暢的操作體驗以及實現近乎0過場的遊戲體驗而採用了PCIe 4.0,甚至PS5也於今年正式開放擴充用的M.2插槽,讓玩家可選擇市面上的PCIe 4.0 M.2 NVMe SSD來擴充容量,而小編本次入手的就是由知名品牌PNY所推出的XLR8 CS3140 M.2 2280 NVMe Gen4x4 SSD。



地表最速固態硬碟,PNY XLR8 CS3140 M.2 2280 NVMe Gen4x4 SSD
XLR8 CS3140為目前PNY最高階的旗艦SSD,擁有令人驚豔的超狂7,500 MB/s讀取效能,可以說是目前消費級SSD市場中數一數二的速度,幾乎是在挑戰吃滿整個PCIe 4.0頻寬,在容量上的選擇也相當多元,提供有1TB、2TB以及4TB容量等,而其中的2TB及4TB容量擁有最快的6,850 MB/s寫入表現,1TB則稍微降低一些來到5,650 MB/s、依舊是相當亮眼的速度,各容量的讀寫效能也都符合PS5 M.2槽的支援規範。

除了擁有驚人的讀寫效能外,耐用度的高低也是玩家們的考量之一,XLR8 CS3140擁有200萬小時的MTBF(平均無故障時間)以及長達5年保固,讓玩家安心長久享受最速傳輸效能。

PNY XLR8 CS3140 M.2 NVMe Gen4x4 SSD

外盒背面一覽,標示各項產品規格。

PNY XLR8 CS3140本體正面一覽,採用黑底塗裝並以紅色點綴,充滿電競極速風格。

PNY XLR8 CS3140本體背面一覽,標示產品資訊以及各項安規認證,要注意的是貼紙上明確標示著Warranty void if removed,若撕掉相當有可能會影響保固權益。


來看看內部用料一窺最速效能的秘密,首先可以發現小編手上這支PNY XLR8 CS3140 2TB版本採用的是雙面顆粒設計,正面控制器搭載PHISON(群聯)的「PS5018-E18」,採12nm台積電製程,是現在最快速的PCIe Gen4 SSD控制晶片之一,而在正反兩面各搭載了一顆SK Hynix H5AN8G6NCJ DDR4快取記憶體,讓玩家在大檔案傳輸時也能確保最速效能,不易遇到降速窘境。

儲存顆粒採用單顆256GB的設計,正反兩面8顆總共2TB容量,型號標示著IA7BG94AYA,實際上就是Micron(美光)最新的B47R 176層3D TLC NAND快閃記憶體,大幅改善了讀取/寫入延遲來提高效能,一整身的旗艦高規用料,就是進入7,000MB/s俱樂部並成為最速SSD之一的關鍵。

PNY XLR8 CS3140本體正面

PNY XLR8 CS3140(本體背面),從產品的內部用料可以發現是採用雙面顆粒配置設計,並搭載2顆快取記憶體,確保大檔案傳輸時也能維持最速效能。

細看內部用料,控制器搭載的為目前最速的PHISON PS5018-E18。

電源控制晶片PHISON PS6108-22。

正反兩端快取記憶體為SK Hynix H5AN8G6NCJ(正)。

快取記憶體為SK Hynix H5AN8G6NCJ(反)。

儲存顆粒標示著IA7BG94AYA,搭載的是Micron B47R 176層3D TLC NAND快閃記憶體。


PS5玩家的福星、讓SSD盡情熱情發揮,PNY XLR8 PS5 SSD散熱片
PNY XLR8 CS3140的極速效能,不僅令人驚豔,在容量與速度上更是符合了PS5 M.2槽的規範,不過相信各位都知道,由於PS5 M.2槽設計屬於較封閉式的緣故,原廠相當建議擴充的SSD要搭配散熱器,而XLR8 CS3140雖有搭載散熱器的版本,不過為了極致散熱效能,其高度已經遠超PS5 M.2槽規範。

那這樣除了自己額外購買他牌散熱器來安裝以外就無解了嗎?其實不然,貼心的PNY聽到了PS5玩家們的需求,推出了PS5專用的PNY XLR8 PS5 SSD散熱片,來讓各位PS5玩家們的SSD都能確保散熱效能。

這款XLR8 PS5 SSD散熱片完全就是為了PS5而生,為何會這樣說呢?其實看到它的外表就有一股似曾相似的味道,沒錯,與一般普通的NVMe SSD散熱器需另外安裝的方式不同,XLR8 PS5 SSD散熱片基本上就是利用取代PS5 M.2槽外蓋的方式,直接來替SSD散熱,無需再額外安裝散熱器在SSD上,只要蓋上XLR8 PS5 SSD散熱片即可,換句話說,只要效能以及容量符合規範的PCIe 4.0 SSD,都可以透過XLR8 PS5 SSD散熱片在PS5上獲得最佳的散熱效能,不過說真的,都要入手這等級的PCIe 4.0 SSD了,當然就是直上最速的XLR8 CS3140啊!(笑)

PNY XLR8 PS5 SSD散熱片

外盒側邊標示支援尺寸,不管是2230、2242、2260、2280以及22110皆可支援,基本上目前市面上的M.2 NVMe SSD都不是問題。

外盒背部一覽,標示著內容物、產品資訊、支援規格。

XLR8 PS5 SSD本體一覽,採用銀黑條紋塗裝,整體散熱器鰭片尺寸為126x33.2x13.4mm,重量72.6g,並且隨附一組螺絲。

側端溝槽設計用於安裝在PS5上。

本體側面一覽

對照上圖就可以看到在鰭片前後端、側邊都有開孔設計,增加散熱效率。

底部導熱墊尺寸為96x22x1mm,基本上即便是22110尺寸的SSD也可完整覆蓋在控制器、顆粒上,重量5.2g,導熱係數為1.5W/mk,安裝前記得把膠膜撕開哦。

用一元硬幣簡單比較厚度。

看到散熱片造型,相信不少人相當眼熟,事實上就與PS5 M.2槽設計如出一致,畢竟XLR8 PS5 SSD散熱片的設計是直接取代原本的外蓋來達到散熱功能。

要注意的是由於XLR8 PS5 SSD散熱片的厚度緣故,所以要鎖上散熱片務必使用隨附的螺絲,與原廠PS5 M.2槽外蓋螺絲相比,XLR8 PS5 SSD散熱片的螺絲明顯長了一些。


效能驗證、上機實測
看完產品一輪後,當然就是要來上機測試一番啦!由於可以支援PC與PS5雙機構相容,這裡小編也分成2種模式來實測一下。

PS5上機實測
那就先直接來到PS5上實測吧!整體安裝方式相當簡單,SSD就與在PC上安裝無異,而散熱片的設計也與原本的外蓋一模一樣,直接當作外蓋裝上鎖好即可,安裝完成後散熱片會稍微凸出是正常現象,如此一來一旁的散熱大風扇在進氣時能剛好將氣流導至鰭片上可大幅增加散熱效能,實際測試即便將外殼裝上也完全不會卡到。

安裝XLR8 CS3140 SSD於PS5上。

XLR8 PS5 SSD散熱片安裝上機。

▲小編在此附上官方介紹、安裝影片,讓玩家更輕鬆安裝SSD與專屬散熱片
安裝完成後開機並格式化即可完成。

PS5內建速度實測,這條XLR8 CS3140讀取速度達到6,402.337 MB/s,完全符合PS5 5,500MB/s以上讀寫效能的需求。


實際透過測溫儀來實測散熱片效能,可以發現在轉移大檔案資料過程中,若SSD未裝上任何散熱器,最高溫度可達到72.4°C,雖說還不至於造成SSD損壞,但已經算是相當高溫,而實際裝上散熱片後,同樣的操作環境下,實測散熱片最高溫約達40.4°C,代表熱源有很好的傳導至散熱片上,有效降低SSD溫度。

測溫儀實測溫度(未裝上散熱片)。

測溫儀實測溫度(裝上散熱片)。


接著小編挑了《ASTRO's PLAYROOM》、《Marvel's Avengers》、《Spider-Man: Miles Morales》等幾款知名作品來驗證傳輸效能,首先在遊戲轉移的部分,可以看到即便是破百GB容量的《Marvel's Avengers》僅79秒即可轉移完成,39GB的《Spider-Man: Miles Morales》也只要32秒,容量最小的《ASTRO's PLAYROOM》更是10秒即可,在PS5內鍵SSD+XLR8 CS3140的組合下,轉移遊戲檔案不必再像早期PS4的HDD一樣要等上好幾十分鐘,眨個眼一瞬間就轉移完成了!

遊戲開啟時間測試是從PS5主畫面進到遊戲介面並顯示出「按下任意鍵」之間的時間,不難發現XLR8 CS3140整體開啟都比主機內部SSD還短,其中以《Marvel's Avengers》最有感,差距達整整3秒以上。

遊戲載入時間則是從遊戲介面進到實際可操作角色畫面所需時間,實際上也都是XLR8 CS3140稍快一些,不過說真的都只是0.1、0.2秒左右的差距,體感上幾乎是感覺不出來,不管是主機內部SSD還是XLR8 CS3140在載入遊戲上都已經相當快速。

3款遊戲轉移時間。

3款遊戲開啟時間。

3款遊戲載入時間。


PC模式實測
接著來到各位熟悉的PC上來驗證,小編本次採用了AMD平台,用上最新的X570S主機板並且將SSD安裝於透過CPU控制的第一條M.2槽來測試,詳細規格也列於下方給各位參考:

主機板:MSI MPG X570S CARBON MAX WIFI
處理器:AMD Ryzen 9 5900X
記憶體:PNY XLR8 DDR4 3200MHz Low Profile 16GBx2(共32GB)
顯示卡:NVIDIA GeForce RTX 3070 Ti
電源:T.T 1275W

實際安裝到主機板上的樣貌


實際到CrystalDiskInfo驗證規格,型號明確標示為PNY CS3140 2TB SSD,為PCIe 4.0x4規格,符合NVM Express 1.4標準並支援S.M.A.R.T.、TRIM、VolatileWriteCache功能。

CrystalDiskInfo偵測圖一覽。


接著在CrystalDiskMark實測,寫入速度也一舉來到6,878MB/s,循序讀取也輕輕鬆鬆突破7,000MB/s大關,而在開啟了0Fill之後,整體循序讀取速度無疑又再稍稍提升,相當接近官方標示效能。

在TxBENCH上,倒是換成寫入突破7,000MB/s大關,讀取效能稍微低了一些但也幾乎是在7,000MB/s門檻前,至於ATTO Disk Benchmark實測中,透過圖表可以明瞭XLR8 CS3140整體讀寫速度相當穩定,最高寫入測得6.42GB/s,最高讀取則是測得6.97GB/s,而不管是哪個軟體,其測試結果都已經將近是SATA SSD 14倍左右的成績,即便是對比PCIe 3.0 SSD也有2倍之快,HDD的話相信應該是不用小編再多說了(笑)。

CrystalDiskMark實測一覽(隨機)。

CrystalDiskMark實測一覽(0Fill)。

TxBENCH實測一覽。

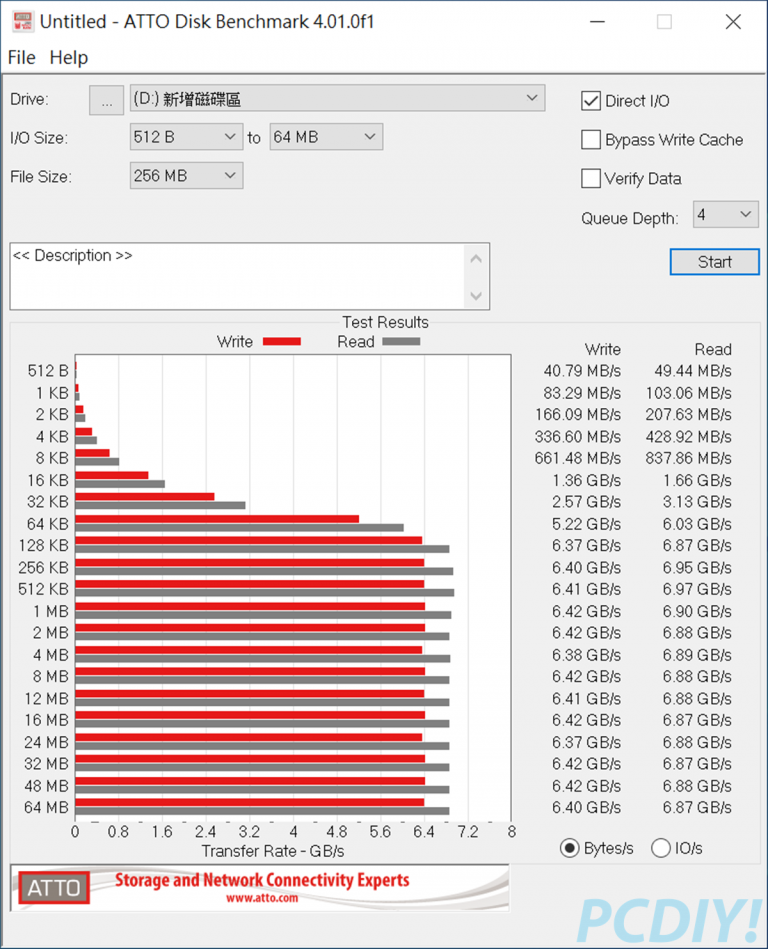

ATTO Disk Benchmark實測一覽。


結語
PNY這組XLR8 CS3140,無疑是當今最強大的M.2 SSD之一,幾乎快吃滿PCIe 4.0頻寬的讀寫效能,不僅僅只是加入7,000MB/s俱樂部的新成員,更可說是直接坐上最速王者寶座,讓玩家在遊戲、創作、辦公等等需要搬運大檔案作業時,都能大幅縮短花費時間,提升整體效率。

而專為PS5玩家設計的XLR8 PS5 SSD散熱片更是讓小編相當印象深刻的產品,相較於一般的SSD散熱器要考慮尺寸限制,XLR8 PS5 SSD散熱片直接代替外蓋的方式讓玩家不必再苦惱如何選擇,只要速度、容量合格,擴充PS5容量就是這麼簡單,近期在為自己手上的PS5尋找合適的M.2 SSD嗎?不如就直接來一套PNY組合吧!
