整線、安裝零煩惱,手殘玩家的最佳選擇,Seasonic SYNCRO Q704機殼、SYNCRO CONNECT DPC-850電源供應器開箱實測

文.圖/HAMA 2021-06-21 10:00:00
隨著PC電競產業發展,對於玩家來說在挑選零組件上除了考量硬體本身的規格之外,整體主機的美觀也是一大重點(畢竟視覺感受很重要),加上現在的機殼絕大部分都採用側透設計,機殼內部的整線就相對重要許多,繞背板走線已經可以說是基本條件之一,從這樣的需求性來看,一款好機殼除了要外觀好看之外,整線設計上的便利度也逐漸是玩家們的入手考量要件。

知名PSU大廠海韻(Seasonic)便聽見玩家們的需求,發佈了全新SYNCRO系列,其中更是跨領域推出SYNCRO Q7系列機殼,更可搭配獨一無二的SYNCRO CONNECT模組電源,實現了「ONE CLEAN SOLUTION」理念,大幅簡化線材管理,讓玩家在整線上不僅更加輕鬆,也有助於機殼散熱性能;近日小編也馬上入手了這組SYNCRO大全配來為大家開箱,話不多說就繼續看下去吧!



與眾不同的低調風格,SYNCRO Q704
既然入手的是大全配,那麼就先來從其中的主角:「機殼」來看看吧!

這組SYNCRO Q704屬於中塔式ATX尺寸架構,整體的實際大小為537x234x493 mm(深x寬x高),外型上採用鋁製金屬髮絲紋機身設計,搭配黑色塗裝顯得低調且帶質感,側透搭配4mm厚度的鋼化玻璃面板;眼尖玩家們或許已經發現,沒錯!SYNCRO Q704的側透有別於一般機殼是屬於罕見的左開設計,也代表主機板是安裝於機殼右側內。

SYNCRO Q704


取出機殼本體後記得先別急著打開側透玻璃門板,請務必先把下方擋板拆除後再打開,不然剛拿到機殼就把玻璃弄碎可真的是樂極生悲了。

側透玻璃下方貼心提示在開啟玻璃側板前務必先拆除底下的擋板。

卸下兩顆十字螺絲即可拆除擋板。

把玻璃上的保護膜撕下後,就能完整呈現SYNCRO Q704的質感,另外大家應該也發現SYNCRO Q704是採用左側側透設計。


SYNCRO Q704側透採用磁吸式側開門板,只要輕輕一拉即可打開,並且在開啟狀態時上推即可將側開門板拆除相當便利。

磁吸式側透門板,輕拉即可開啟。

面板內側邊緣貼有膠條,可緩衝門板撞擊並可降低PC內部傳出的噪音。


卸下側透面板後來看內部空間,SYNCRO Q704除了左右顛倒配置之外,就連主機板也是使用上下顛倒的倒置設計,完全展現了與其他機殼不同的獨特風格,最大支援305x277mm的ATX大小主機板,CPU散熱器最高支援185mm,可安裝一般中大型塔扇沒問題,GPU最長則是支援345mm,基本上市面上99%顯示卡要裝進去都綽綽有餘。

SYNCRO Q704採用倒置主機板配置。


散熱配置相當豐富,原廠就提供4組12cm風扇(前3+後1),風扇貼Seasonic品牌但是由日本大廠Nidec製造,在一般使用上已經足夠,若需要更好的散熱效能,SYNCRO Q704最高還可安裝高達8組風扇,水冷方面更不用說,240/280/360mm的冷排不管是裝在頂部或前端都完全沒問題,假如直接裝上360mm一體式水冷基本上也不用再額外擴充風扇。

原廠後方提供一組12cm企業級風扇。

前方提供3組12cm企業級風扇,玩家也可安裝上240/280/360mm水冷排。

位於底部PSU擋板上也預留了風扇孔位讓玩家擴充。

頂部也留有廣闊空間,不管是3顆14cm風扇還是240、280、360mm水冷排皆可直上。

SYNCRO Q704正面一覽,採用半懸浮式金屬髮絲紋面板。

將前面板拆下後可看到風扇預留孔位,最高可支援3組14cm風扇。

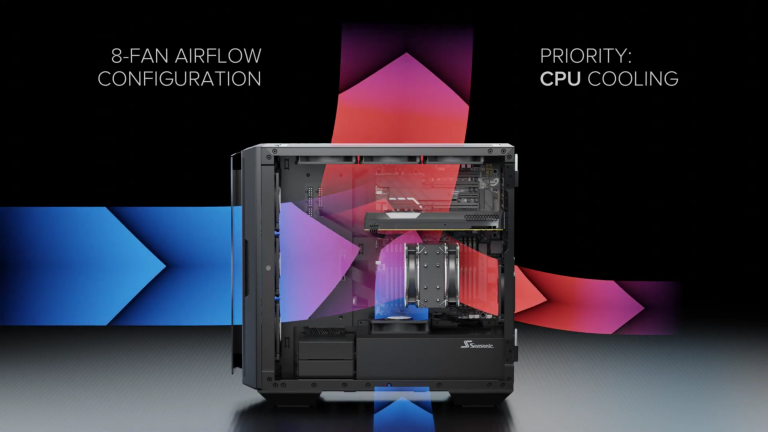

最高8風扇配置,達到最高散熱效能。


防塵能力上,SYNCRO Q704不僅毫不馬虎並且相當貼心,在機殼前端、頂部、底部皆搭載大面積濾網,在拆裝上更是相當簡易,隨手就能拆下清潔。

前端濾網為磁吸式,從側面即可輕易抽出,濾網中間印著海韻Logo。

底部濾網同樣可輕易抽出。

前端下方印著海韻(Seasonic)Logo。

頂部印有SYNCRO系列Logo。

同樣磁吸式設計的頂部濾網,手輕輕一扳即可卸除。


前面板I/O部分設計於頂部右側位置,開機與重開機鍵為極簡風的四方造型,提供1組USB Type-C、2組USB 3.0、1組HD Audio IN與1組Audio OUT;此外剛出廠這些I/O埠都有安裝防塵塞,能感受到原廠的貼心。

前端I/O埠出廠時都裝上了防塵塞。

開機與重開機鍵為極簡風的四方造型,並提供1組USB Type-C、2組USB 3.0、1組HD Audio IN與1組Audio OUT。


在另一側面板,可以看到外露式的整線盒擋板讓人一度以為SNYCRO CONNECT模組電源中的電線管理集線器已經預裝上機殼,整線盒本身空間相當寬廣,即便玩家沒有搭配SNYCRO CONNECT模組電源也能輕鬆整線。

SYNCRO Q704右側面板一覽。

右側面板拆下後一覽。

SYNCRO Q704原廠隨附一組整線盒,讓玩家更加輕鬆整線。

磁吸式整線盒擋板免工具即可拆下。

整線盒下方提供兩組3.5吋硬碟安裝空間。

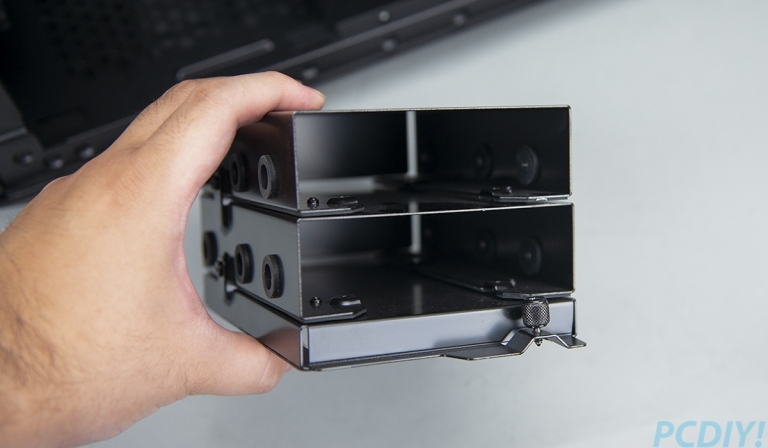

透過下方免工具螺絲可將3.5吋硬碟安裝空間拆下。

2.5吋硬碟則提供3組安裝空間,同樣可透過上方免工具螺絲拆下。

底部懸浮式設計的PSU空間,達到更好的進氣效果來提高散熱性能。

機殼後方一覽,由於是倒置主機板設計,所以風扇設計在中央。

後方可安裝12/14cm風扇。

右側擋板與下方PSU架皆採用免工具螺絲,讓玩家輕鬆拆裝。

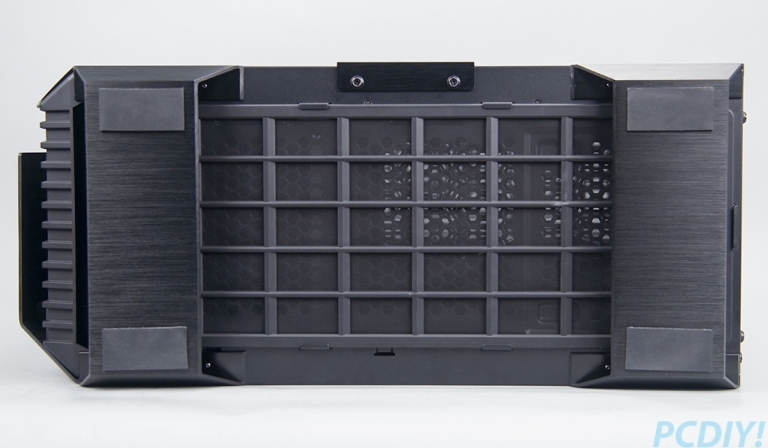

機殼底部一覽,可以看到整個底部皆是通風孔,可大幅提升散熱性能。

整體機殼爆(分)炸(解)圖一覽。

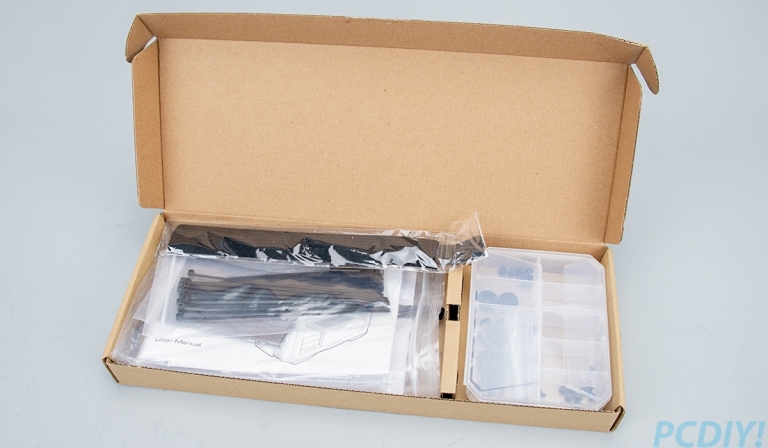

隨附的配件相當豐富,包含必備的螺絲、說明書與手套、擦拭布等等。(包裝的十分細緻、不像一般都把附件全塞在一個袋子裡那樣雜亂)


整線必備夥伴,SYNCRO CONNECT DPC-850
看完機殼後就要來開箱這次另一位主角SYNCRO CONNECT模組化電源囉!相信不少新手玩家在初次組PC時往往都專注在CPU、顯示卡或主機板等等,不過事實上電源供應器(PSU)也是相當重要的角色之一,除了基本的瓦數之外,內部用料、做工以及保固也是需要考量的點,畢竟玩家們應該不想讓自己好不容易的入手的高階處理器、顯示卡或主機板毀在一顆廉價的PSU上吧!(笑)

而在PSU市場深耕多年的海韻(Seasonic)相信其好口碑也是玩家們無庸置疑的,這組SYNCRO CONNECT DPC-850模組化電源最特別的地方在於採用額外的延長集線器,玩家們可以在背板上就能連接設備,無須再額外繞線材到PSU位置,在便利性上提升不少。

而自身PSU在規格上不僅通過80 PLUS Platinum認證(DGC-750與DGC-650為80 PLUS GOLD),讓系統在50%負載下能保持92%以上效率,OPP、OVP、UVP、OCP、OTP、SCP等保護措施也是一個都沒有少,原廠更提供電源10年原廠保固(機殼則是提供2年原廠保固),讓玩家安心長久使用,甚至可能到下次換電腦時還能繼續沿用呢!

什麼?你說850W不夠Ryzen 9 5950X+RTX 3090用?不用擔心,官方也預計未來還會出更高瓦數版本,高階玩家們就請先耐心等等囉!

SYNCRO CONNECT DPC-850外盒一覽,採用與80 PLUS Platinum相呼應的黑底銀字組合,呈現尊爵不凡的氣息。

外盒背部一覽,可以看到內容物為PSU以及電線管理集線器。

打開盒後第一層即可看到集線器。

下方則為PSU本尊以及隨附線材。

整體內容物一覽。

電線管理集線器一覽,外殼為塑膠材質與霧黑塗裝,整體相當輕盈。

前端I/O一覽,由左到右為3組6Pin的SATA/Molex插槽與6組PWM風扇插槽、6組ARGB插槽。

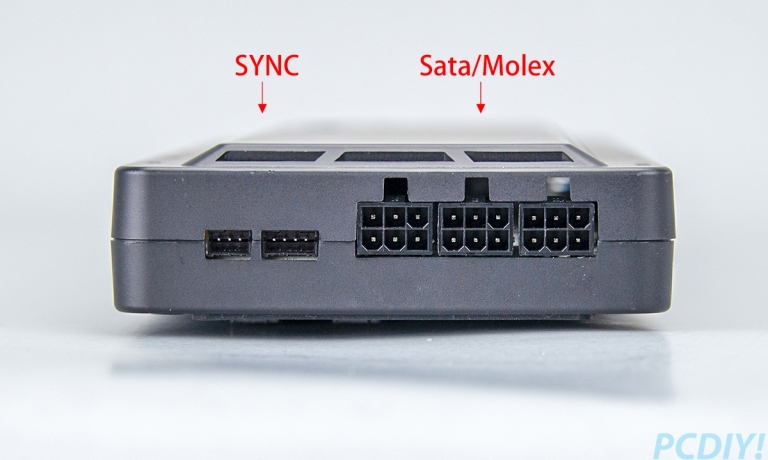

右側由左到右則為ARGB SYNC和PWM功能連接線的插槽,可連接至主機板做同步,並提供3組6Pin的Sata/Molex插槽。

後端則是前風扇插槽與8+8Pin的CPU插槽。

底部則為連接PSU的14+18Pin與10Pin插槽。

顯示卡與主機板的插槽則在集線器底部。

右下角標示輸出規格。

GPU部分提供6組8Pin插槽。

主機板供電的24Pin插槽。


再來就是PSU本人啦!這組SYNCRO CONNECT模組電源僅提供14+18Pin與10Pin接頭,所以一定得要與集線器搭配使用,外觀上採用低調的黑色磨砂塗裝並使用金屬外殼,視覺上的質感顯露無遺。

SYNCRO CONNECT模組電源。

輸出上僅提供集線器所需的14+18Pin與10Pin接頭。


PSU本體左右皆有類似通風口設計,在散熱上有一定的幫助。

後方電源孔與開關,另外SYNCRO CONNECT電源搭載Premium Hybrid溫控設計,可以後方開關啟閉。

PSU頂部一覽,標示各項規格數據。

細看規格資訊。


不過規格是一回事,實際內部用料、做工如何當然還是不免俗的要拆開來看看才能明瞭,首先映入眼簾的是135mm動態液壓軸承風扇,搭配Premium Hybrid溫控設計可提供安靜又良好的散熱效能。

PSU搭載135mm動態液壓軸承風扇。


移開風扇後即可看見內部零件,主電容為一顆Nichicon電容,承受溫度為105℃,周圍皆配置了散熱鰭片,一旁電感上也印著自家海韻Logo。

內部硬體一覽。

主電容採用820uF Nichicon電容。

為保證高用電玩家們穩定輸出的VER42BB04變壓器。

細看焊接品質相當扎實,並都有收縮套保護。


上機實裝
整體介紹完機殼與電源供應器一輪後,當然就是要裝上機來試試啦!前面小編有提到Q704的PSU空間為懸浮式設計,先將後方快拆架卸除鎖上PSU後,從後方直接裝入即可,在安裝上比起一般機殼真的方便很多!

先透過免工具螺絲拆除後方PSU架。

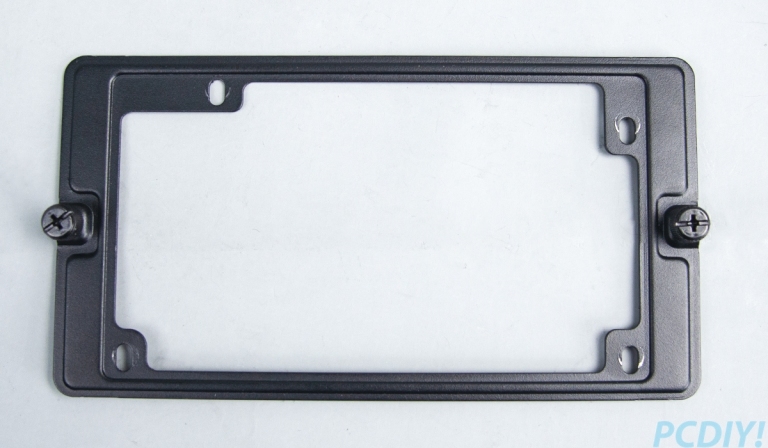

PSU架一覽。

依照對應鎖點鎖上PSU再安裝回去即可。


接著把原本的整線盒拆下後裝上集線器就完成整個SYNCRO CONNECT安裝囉!

安裝上集線器後,整線上也更加便利,安裝線材時也不必再刻意繞到PSU上,直接於安裝在背後的集線器即可。

蓋上面板後的樣貌一覽。


接著在機殼內部,由於倒置主機板設計,讓顯示卡、主機板的供電插槽相當接近集線器位置,SYNCRO CONNECT所附的顯示卡、主機板連接線才因此特別縮短長度,如此一來不僅達到更簡潔的視覺呈現,對於機殼內散熱上也有一定幫助。(不會因為雜亂的連接線造成風流擾動不順)

集線器插槽與顯示卡距離相當近。

主機板插槽更是幾乎就在隔壁而已。

整體安裝上機一覽。

從視覺上來看,倒置主機板確實別有一番特色。


最後小編再透過OCCT簡單測試這組SYNCRO CONNECT模組電源,詳細測試平台規格列於下方,可以看到連續1小時的高壓測試中,整體供電都相當穩定,沒有出現任何異常,電腦也沒有出現當機或閃爍等情況,證明穩定性是完全沒問題的!

主機板:MSI MEG X570 GODLIKE
處理器:AMD Ryzen 9 5900X
記憶體:Crucial Ballistix MAX DDR4-4000 16GBx2
顯示卡:NVIDIA GeForce RTX 3080 Ti FE
SSD:SP US70 PCIe 4.0 1TB M.2 SSD

在OCCT中連續1小時高壓測試中相當穩定無任何異常。


與眾不同的低調,實用性滿分的絕佳組合
這次海韻所推出的SYNCRO系列不管是SYNCRO Q704機殼還是SYNCRO CONNECT模組電源都看的出來海韻展現出的特色,相比目前主流市場上清一色高調RGB機殼、PSU,海韻所提供的是一款相對低調但實用性滿分的產品,不過說是低調,Q704的左開側透、倒置式主機板以及外露整線盒設計還是能凸顯獨樹一幟的風格。

實用性上更不用多說,不管是側透門板、各式各樣磁吸式設計以及許多免工具螺絲配布下,就已經提供十足的便利性,再搭配SYNCRO CONNECT模組電源可以說是如虎添翼;在尋找一款特別又實用的機殼嗎?不妨參考看看海韻這兩款SYNCRO Q704機殼以及SYNCRO CONNECT模組電源吧!
