管理公司網路大小事、一手(機)搞定超輕鬆,Aruba Instant On 1930智慧託管網路交換器開箱動手玩

文.圖/Lucky 2021-04-28 16:34:16
肺炎疫情至今在全球已經延燒一年多了,儘管各國都紛紛開始施打疫苗,但從國際的統計數據來看,想要見到消停的曙光恐怕還是等上好一段時間。而在這場時間遠超預期的抗疫戰爭,讓許多企業意識到了遠端管理的重要性與便利性。

看準中小企業在疫情衝擊下的轉型需求,企業網路設備製造商「Aruba」為中小企業推出了全新的「Instant On 1930智慧託管網路交換器系列」,主打不須繁雜設定,透過手機App就能輕鬆進行管理,讓公司能夠在轉型之路上能夠更為順暢。



Instant On 1930(JL681A)智慧託管網路交換器開箱
Instant On 1930在機型的安排上一共有7種型號:JL680A、JL681A、JL682A、JL683A、JL684A、JL685A與JL686A,其中除了8 Port設計的JL680A、JL681A是搭配2組1GbE SFP數據埠外,剩餘的型號在擴充性上備有24~48 Port之餘,還準備了4組能夠支援10 GbE頻寬的SFP+埠,為需要頻繁且大量資料調用的NAS、伺服器主機等設備提供更充足的資料傳輸效率。

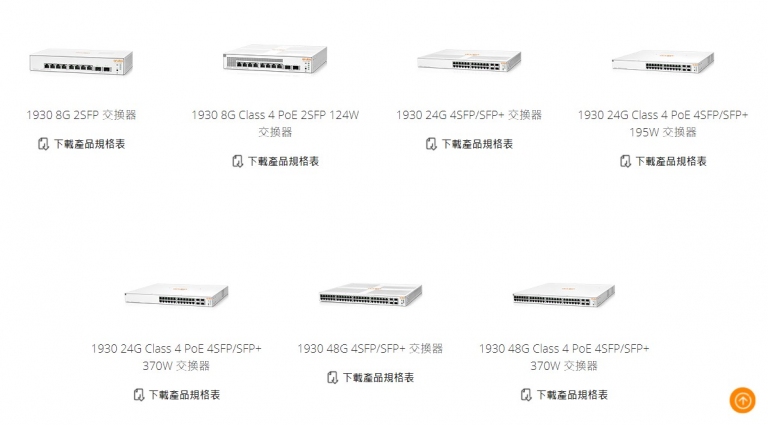

Instant On 1930系列一共有7款機型,擴充性從8Port到48 Port不等。


比較特別的是當中的JL681A、JL683A、JL684A、JL686A還有內置PoE(Power over Ethernet)乙太網路電源輸出功能,這是一種可利用雙絞線來傳輸電力與數據到設備上的技術,PoE供電可以讓一些低耗電的設備直接透過交換器提供電力,不需要再額外連接電源插頭,提高設備放置與佈線的彈性,而這也是小編最終選擇入手了JL681A的主因之一,至於不選擇可以支援10 GbE頻寬傳輸的型號則是因為小編的工作是以文書為重,在設備連接與頻寬上較沒那麼大需求,絕對不是因為窮(心虛)。

當然如果玩家的家中或工作環境、企業中的網路頻寬有達到更高的規格,也可以直接入手24或48 Port的支援10GbE的其他幾款Aruba交換器來使用,肯定會獲得更高速的傳輸效率。

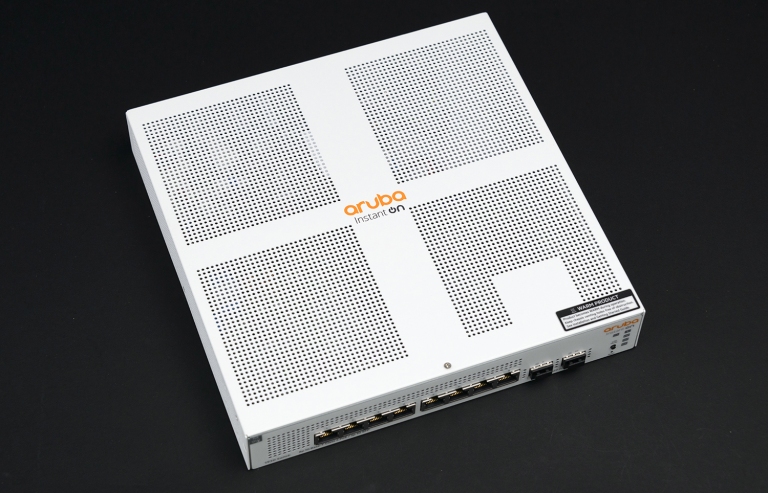

小編本次入手的是8 Port + PoE供電功能的JL681A。


由於JL681A是採被動式散熱方案,所以內部沒有額外配置風扇,加上內置式變壓器設計與PoE電力輸出功能,使其機身對於散熱是格外注重,從外觀上可以看到整台潔白的機器開闢了大量的散熱孔,不論是頂部還是側邊全都沒有放過,以此確保機器在重度使用下不會發生過熱的問題。(看看這整整齊齊的開孔,漂亮!)

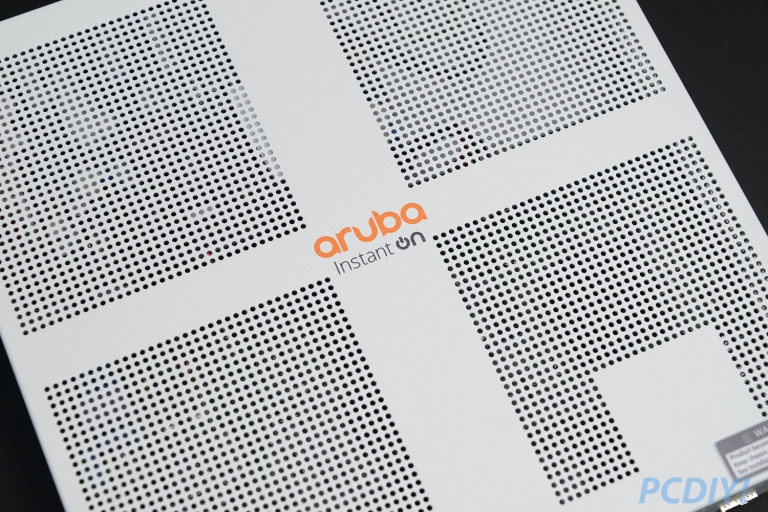

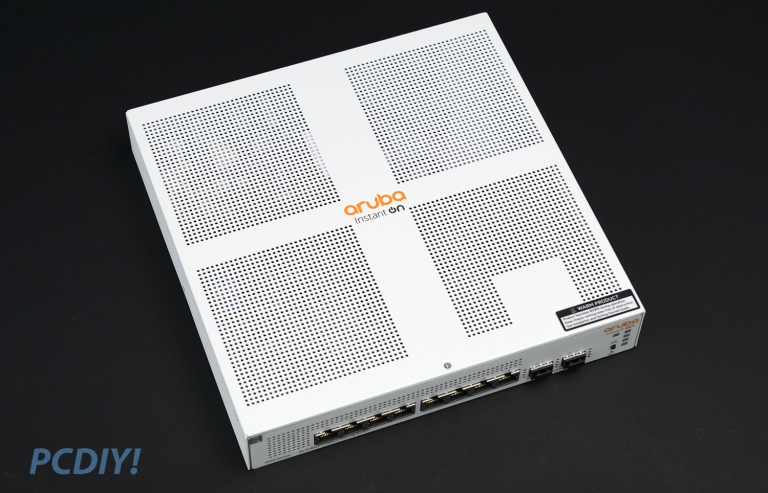

機器本身採被動式散熱設計,沒有內置散熱風扇,取而代之全機開闢了大量的散熱孔。

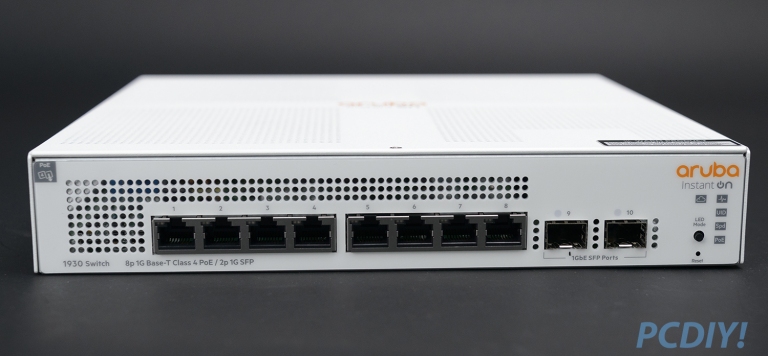

JL681A提供了8組RJ45網路孔、2組SFP光纖埠,通道頻寬均為1GbE。

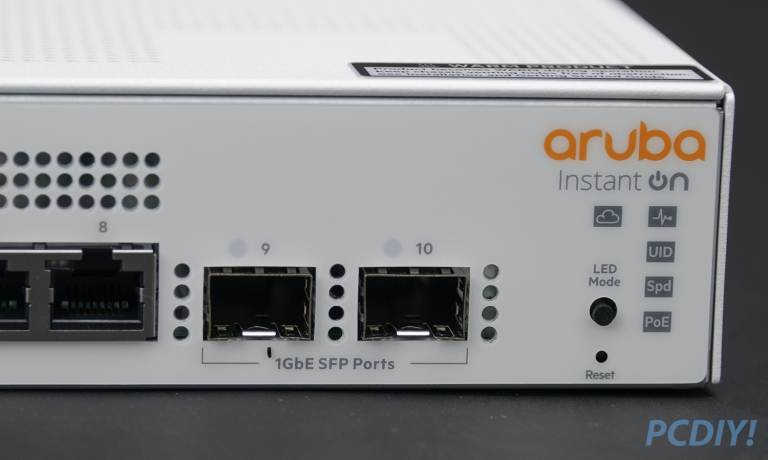

正面的最右側有狀態指示燈、LED燈模式切換紐、重設孔。

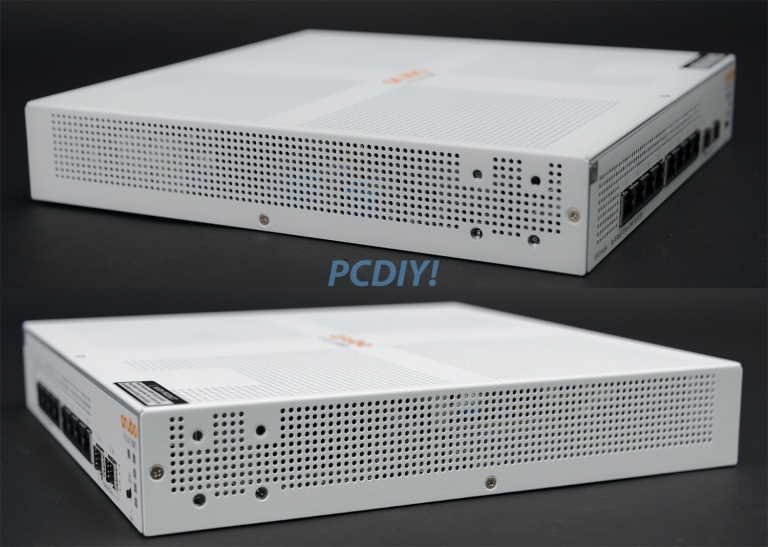

機身左右兩側也佈滿了散熱孔。

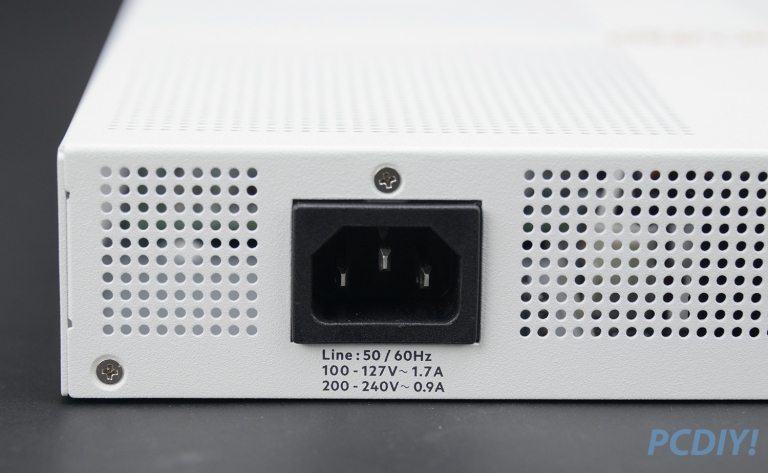

JL681A是使用內置式變壓器,所以可以直接使用一般的三孔電源線進行連接。


而在內部規格上,JL681A使用ARM Cortex-A9@800Hz處理器,搭配ALTERA的MAX V CPLD邏輯晶片、2Gb(256MB)快閃記憶體與512MB的SDRAM,並具備自動惡意攻擊阻斷偵測功能,能夠預防ARP攻擊(竄改數據封包致使設備不能上網)、封包風暴(濫發封包使網路頻寬被占用)等常見的網路攻擊行為。

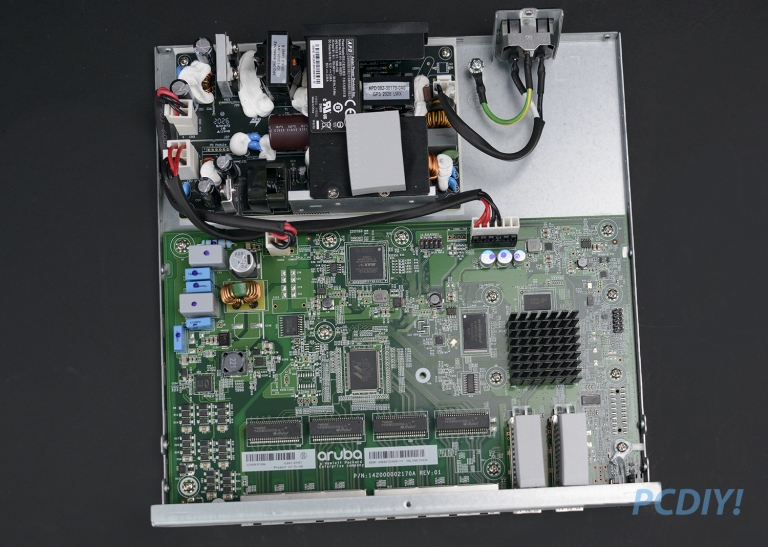

交換器內部的外觀一覽。

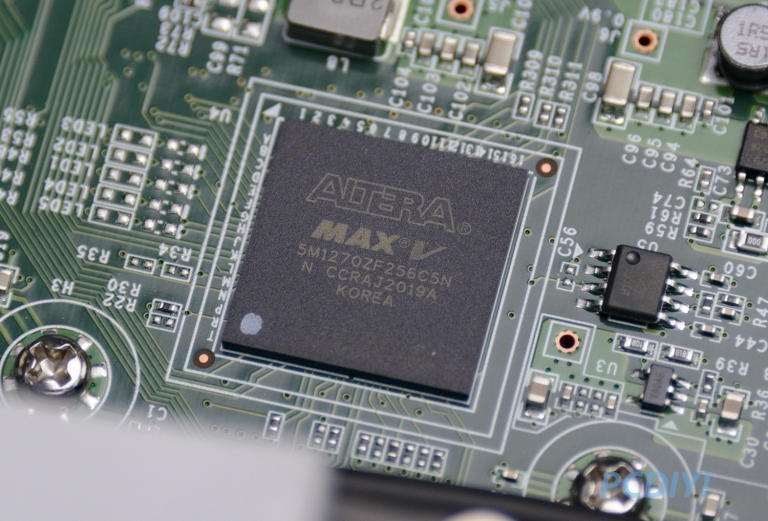

ALTERA的MAX V CPLD邏輯晶片。

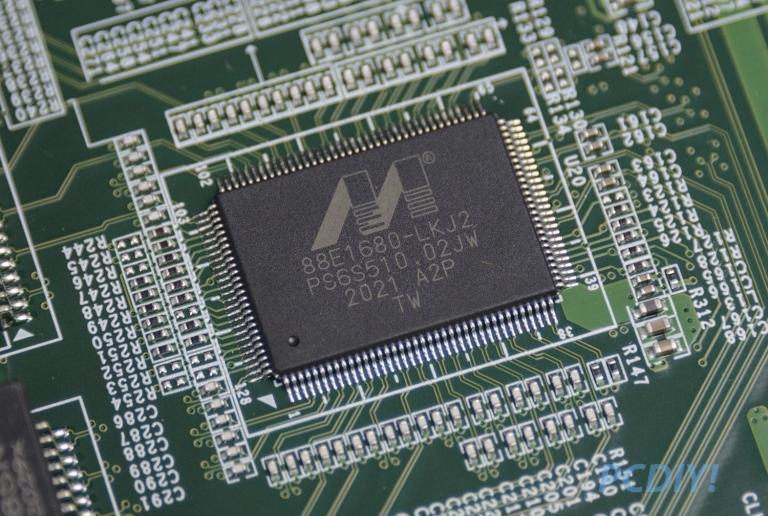

網路交換晶片使用Marvell Alaska V的88E1680。

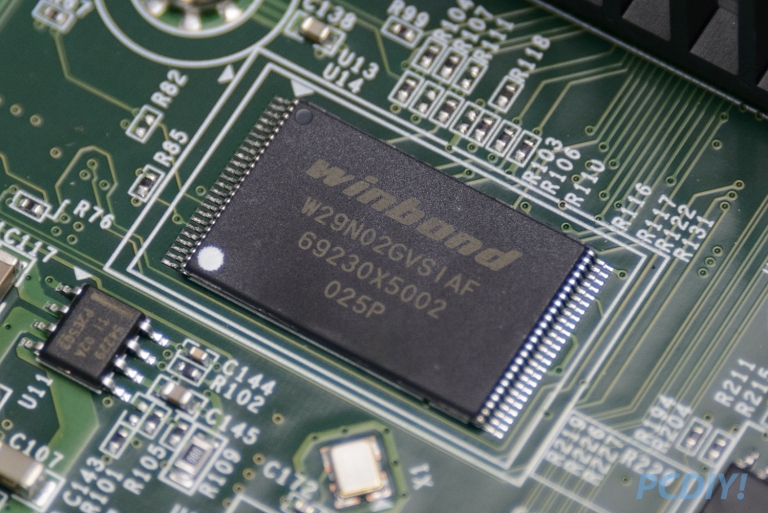

256MB的快閃記憶體由winbond所生產。

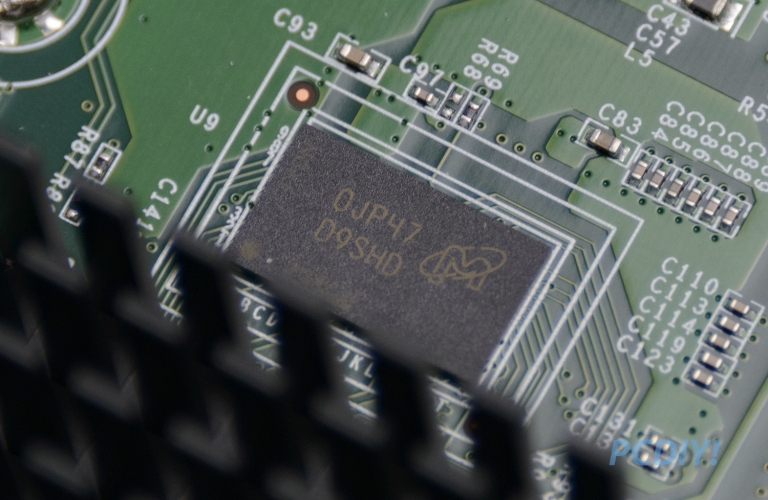

Micron的512MB SDRAM。


此外,為了讓公司能更平穩地度過轉型或設備轉換的陣痛期,以及體貼大家的荷包,Instan On 1930系列不但沒有任何訂閱、授權服務需要另外付費,產品還享有「終身有限保固」與「90天內24小時全天候電話支援」服務,幫助使用者、工程師或企業在使用初期,能夠在原廠的團隊協助下更快熟悉產品功能,並減少未來設備維修與維護方面的成本。

使用設定與實測
Instant On 1930系列在使用設計上主打簡單、便利,透過在手機下載專屬的「Aruba Instant On App」,再讓產品與手機處在相同的網路環境下,便能夠直接進行設定與日後的操作管理。

包裝會提供手機App的下載條碼,不論是iOS還是Android都有提供對應的App。


玩家在首次使用Aruba Instant On應用程式的時候,會需要創立一組帳戶,比較特別的是密碼在設置上同時包含「數字、英文大寫、英文小寫、標點符號」以強化安全性。

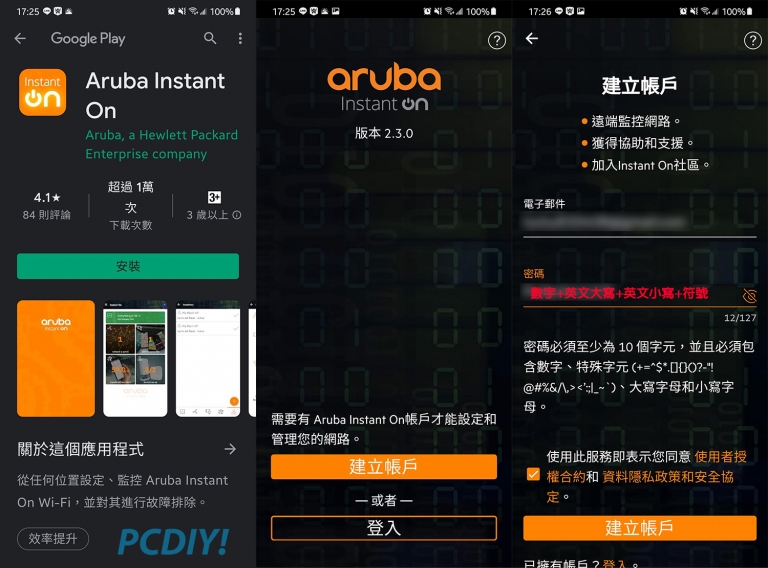

首次下載「Aruba Instant On」App後,會需要建立一組帳戶,其中帳戶的密碼必須包含「數字、英文大寫、英文小寫、標點符號」。


設定完帳戶並登入後,便能進行交換器的設定頁面,接著從在裝置類型的頁面中選擇「交換機」,連線性頁面則選擇「第一個選項」(第二個選項是供Wi-Fi路由器使用,Instant On 1930不具Wi-Fi功能)。

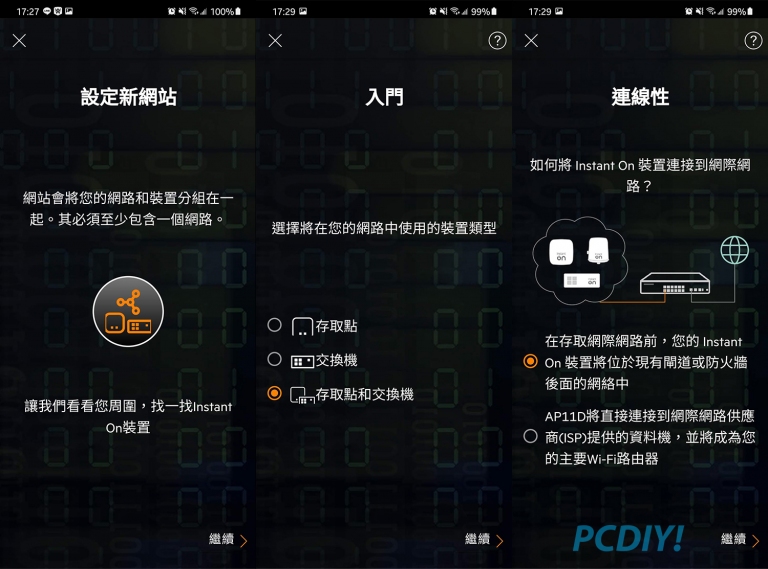

在入門頁面中選擇「交換機」,連線性頁面則是選擇「第一個選項」即可。

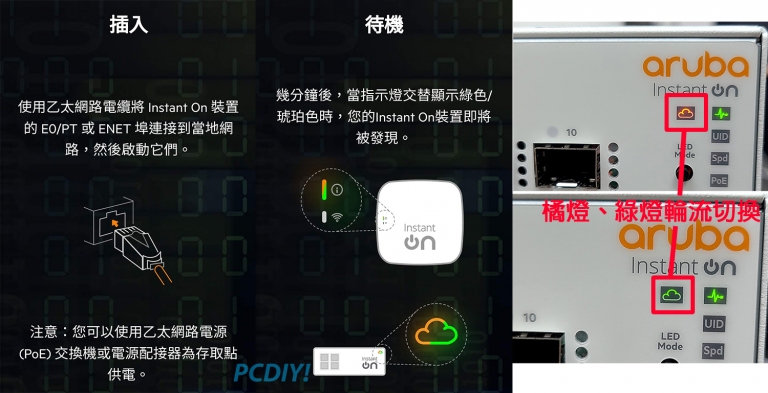

將交換器接上電源,用網路線將數據機/路由器與交換器相連(需與手機使用同個網路來源),等待交換器右側的「雲朵」圖示在橘色、綠色之間來回閃爍後,即可進行下一步。

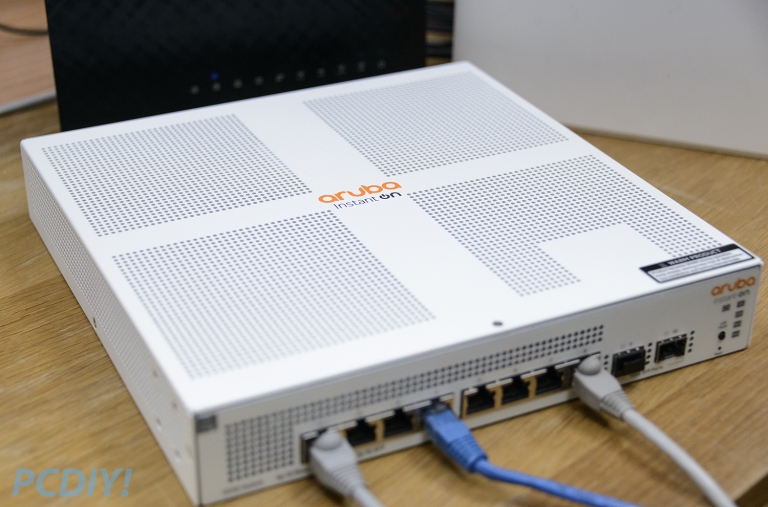

將交換器與數據機/路由器連接後,等待交換器的雲朵指示燈在橘、綠之間閃爍後,方可下一步。


程式會要求輸入或透過手機掃描位在「交換器底部」的S/N序號,接著為交換器取個名字,首次設定就算大功告成了。

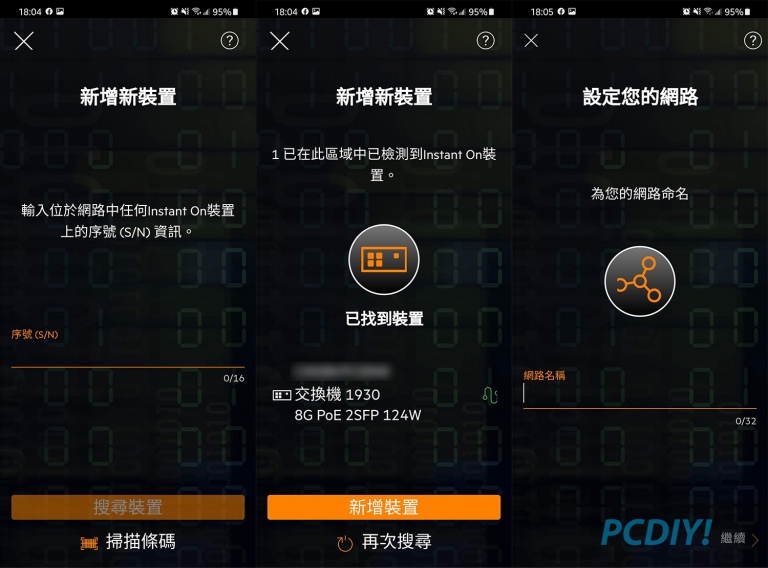

產品的S/N序號位在交換器底部,可以手動或用相機掃描輸入,最後為交換器取個名字就算完成了。


在程式中,如果有多個交換器相連,程式會以圖像化的方式顯示交換器的連接組成,點擊單一交換器圖示後,便能進一步查看與調整該交換器的相關內容,例如:有哪些裝置與其相連、目前線路的傳輸狀態、更改安全防護設置、設定PoE電力輸出的啟用/關閉時間、甚至還能開啟「鍊路聚合」功能,將多個連接埠進行合併輸出,提供更大頻寬和更具保障的連線品質。

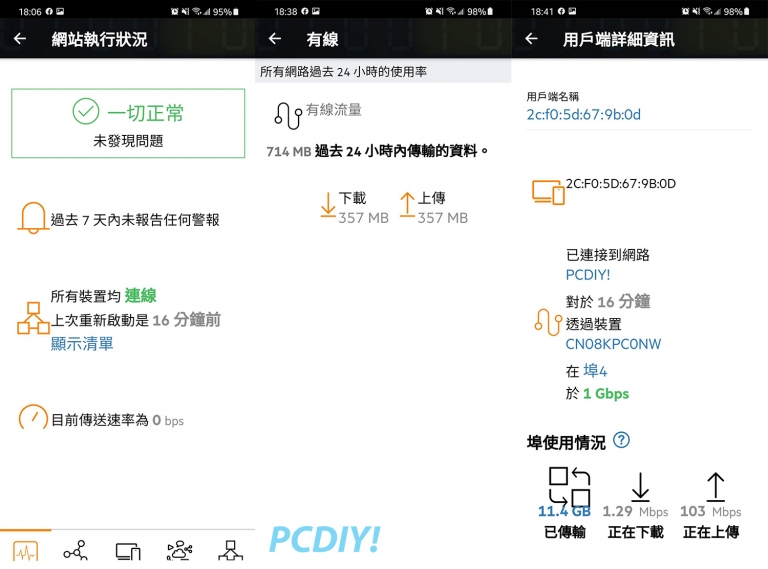

程式的首頁會直接顯示目前的連項狀態是否正常,而在「裝置連線」中,程式會以圖像化的方式顯示線路連結組成,點擊圖示則可以進一步的設定交換器的詳細內容。

使用者可以查看交換器和連接設備的資料傳輸狀態。

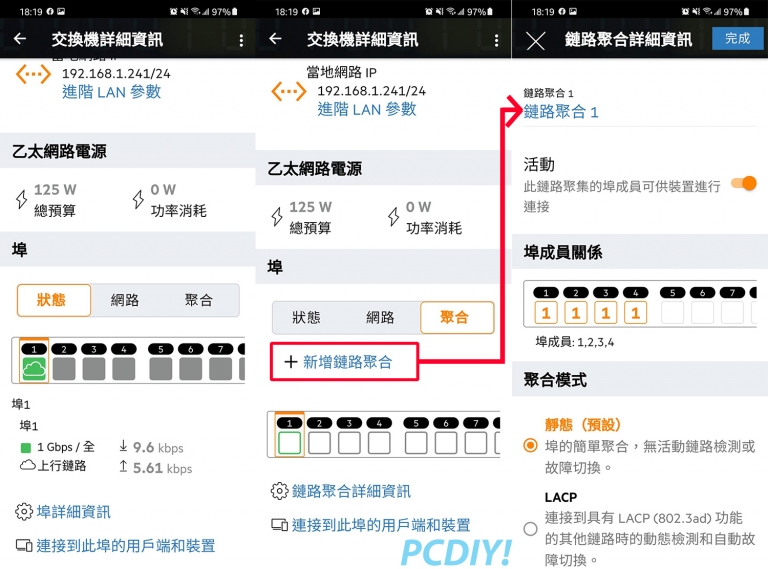

由於JL681A能夠支援PoE電力輸出功能,所以玩家能夠在程式中觀看交換器的電力使用狀態,此外交換器本身還支援鏈路聚合功能,讓單一連接設備能夠使用多個數據埠,獲得更大頻寬之餘,也能提供更穩度的連線品質。


最後我們也來測試一下JL681A的資料傳輸速率,在不開啟鏈路聚合的情況下,交換器的每一個網路孔的頻寬為1 GbE,理論最大速率約相當於125 MB/s,但實際情況會因為線路、發送端、接受端、中繼站等多項因素,使這數值略低於這個數值,普遍來說能達到100 MB/s以上就算是合格了。

小編將公司的NAS與電腦主機都連接到JL681A上,從NAS下載一個約10 GB的大型檔案到電腦中,在將該檔案重新上傳回NAS,以此來測試雙向的傳輸速率,其中下載的速率約在111 MB/s、上傳的速率則在108 MB/s,兩者均有達到1 GbE的極限傳輸水準。

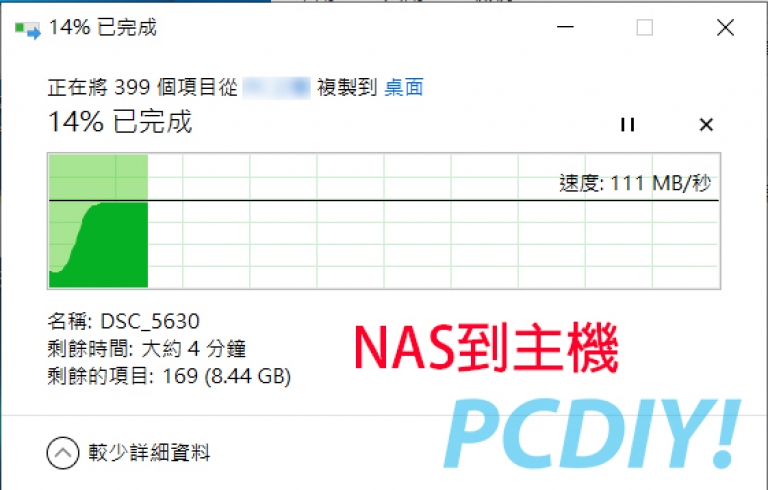

從NAS下載檔案到主機的速率約在111MB/s,已屬於1GbE的頻寬極限。

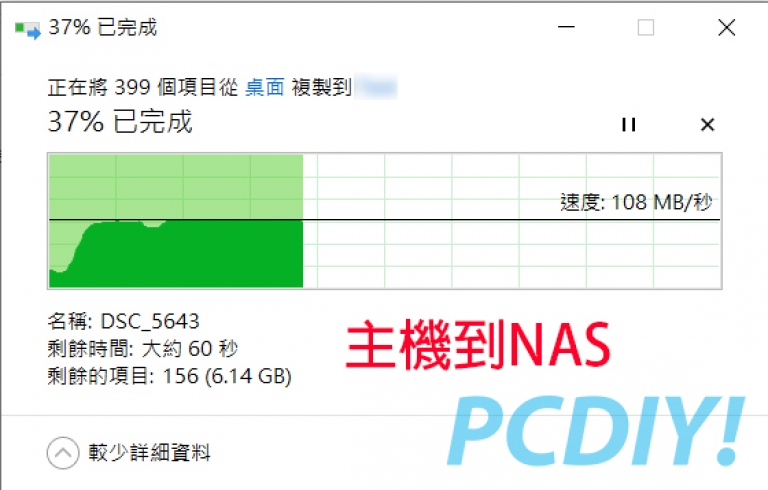

將同樣的檔案從主機上傳到NAS中的速率為108 MB/s,同樣有符合1 GbE頻寬的傳輸速率水準。


網路設備管理也能很輕鬆
Instant On 1930系列為了能夠幫助公司企業能夠在網路設備的管理上更為簡單有效率,在軟、硬體方面都做出了許多貼心的設計,內置式的變壓器與PoE電力輸出功能,讓線材走線可以更簡潔。

同時在軟體上,透過專屬的App,把許多人最害怕的設定與後台管理都變得直覺輕鬆,任何的操作都能夠直接在掌中即刻完成,再搭配90天內24小時技術支援與終身保固服務,協助公司能在轉型之路能夠無後顧之憂,迎戰後疫情時代。
