還沒買下先推出,NVIDIA推出自家首款ARM架構處理器與Soc產品

文.圖/Lucky 2021-04-13 11:11:54
儘管NVIDIA在ARM架構上遇上不少的波折,從早年Tegra處理器在手機市場挫敗,到收購Arm公司遇到各行業的反對,但這都無法阻止老黃對於ARM架構開發上的執著,並在4/13的清晨正式公開了基於ARM架構開發的「CPU」產品!

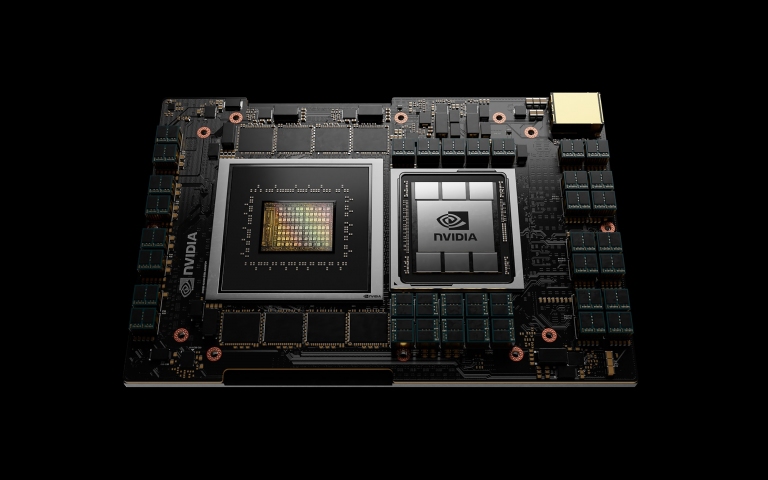

請不要以為小編又打錯字(?),這次老黃是真的推出了自家的「首款CPU」產品,並將其命名為「Grace」,其名稱是為了致敬1950年代的首位電腦程式設計的電腦科學家Grace Murray Hopper。

NVIDIA的Grace處理器鎖定的目標領域並非一般的消費型市場,而是主打為伺服器、雲端和自駕車所設計,並結合圖像運算和AI領域的專長,滿足處理器、圖像、伺服器數據中心的各項效能需求,發表會上官方也表示處理器將會以兩年為一個週期的推出新世代產品。

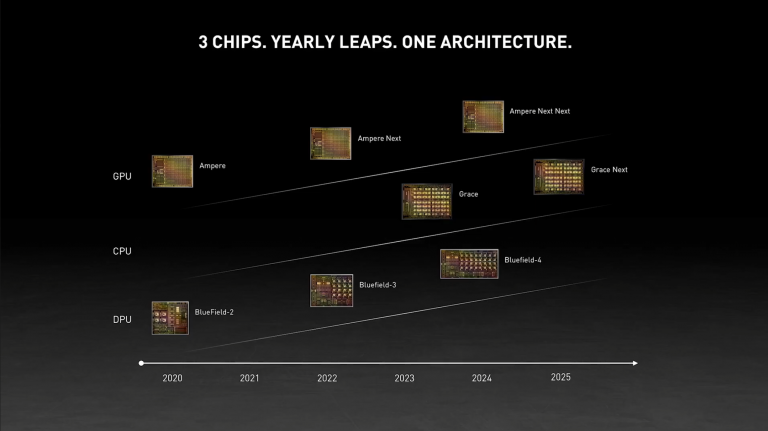

Grace處理器預計會在2023年問世,並以每兩年一次的周期推出新世代產品。


得利於ARM省電高效率的特性,使用ARM架構的Grace處理器在效能能夠比x86架構的DGX(NVIDIA自家的伺服器方案)高出10倍,加上第4代的NVLink技術,能夠讓處理器直接存取LPDDR5X系統記憶體和HBM2e繪圖記憶體,大幅提升整體傳輸效率達30倍之多,讓處理器與處理器之間資訊訊傳輸達到600 GB/s,顯示卡與處理器之間資料傳輸量更可以達到900 GB/s。

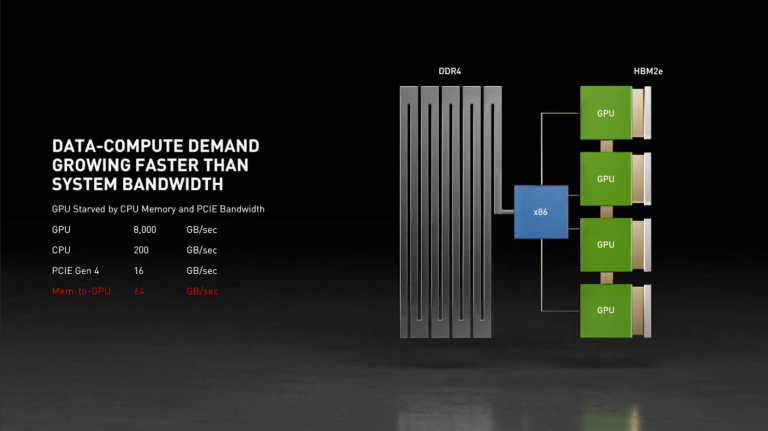

傳統x86處理器的記憶體傳輸通道就好比一個大水桶只接一個水龍頭,傳輸效率相當低落。

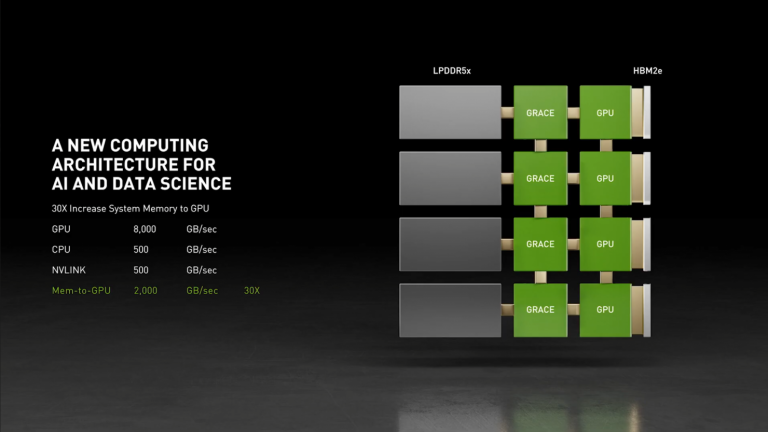

Grace處理器就由NVLink技術,讓系統記憶體與圖像記憶體的通道連接效率更高,是傳統x86架構的30倍,


此外,藉由CPU、GPU、AI運算的資源整合,在Orin車用晶片之後,NVIDIA也宣布推出了新一代名為「Atlan」的車用整合型SoC晶片,其CPU的部分會使用機用ARM架構的Grace處理器外,圖像運算方面則會使用下一世代的「Ampere Next(官方暫定名稱)」架構並搭配「BlueField」數據處理核心,達到最高每秒400 Gbps的資料傳輸效率,同時在安全性上達到車輛安全完整性等級D (ASIL-D)認證,其目標自然是應用在自駕車、自動機器人、無人機等自動化交通工具上。

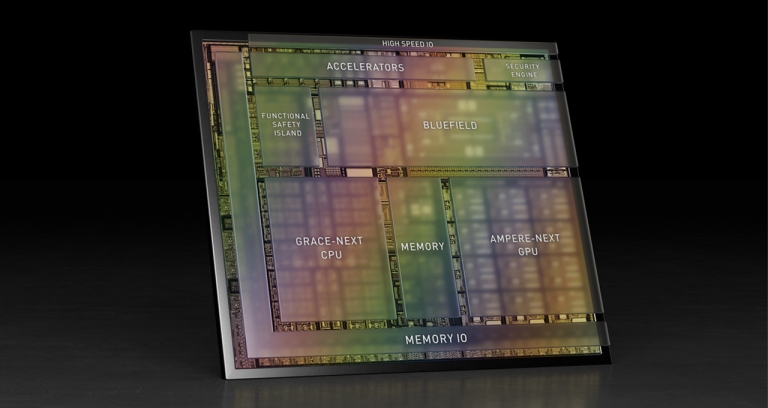

新一代的Alran車用晶片也使用了Grace處理器,並會搭配下一世代架構的圖像和數據處理的核心。


最後根據老黃表示,Garce處理器相關產品預計會在2023年推出,目前單位包含台灣的國家高速網路與計算中心、美國橡樹嶺國家實驗室、洛斯阿拉莫斯國家實驗室 (Los Alamos National Laboratory) 、石溪大學 (Stony Brook University)、韓國科學技術研究院都已開始著手部屬,同時瑞士國家超級運算中心和洛斯阿拉莫斯國家實驗室的ALPS超級運算伺服器將在NVIDIA的幫助下成為地表效能最強的伺服器。
