Seagate FireCuda Gaming Dock開箱評測,電競玩家與創作者專屬Thunderbolt 3外接儲存航母

文.圖/Johan 2020-09-08 13:00:00
在資料量越來越大,傳輸速度也要求更快的今日,外接儲存裝置也必須跟著升級上來,以便符合當今的儲存需求。Seagate (希捷)早在CES 2020就確立了今年會推出新一代針對電競遊戲所打造的外接式儲存裝置(行動硬碟),以一次滿足玩家們對於頂尖效能、便利性及設計感的追求,協助遊戲玩家將潛力發揮到極致。

由於當今內建Thunderbolt 3介面的筆電或桌機越來越多,新一代Intel處理器也紛紛內建Thunderbolt 3功能,新的Tiger Lake筆電更直接內建Thunderbolt 4埠,以推升下世代高速傳輸介面新標準。正因為Thunderbolt 3同樣採用USB-C的共規標準,其高速傳輸的應用,不僅可以用來連接儲存裝置,更可用來當成USB Hub、網路連接,以及視訊輸出,甚至提供快充功能,因此越來越多輕省筆電(Ultrabook)紛紛導入這樣的介面,讓傳輸速度與擴充能力同時爆發!

Seagate FireCuda Gaming Dock,是一款具Thunderbolt 3且內建4TB硬碟的周邊擴充中心,可加裝一只M.2 SSD,並具備USB、音效、視訊等輸出功能,成為輕薄筆電的最佳儲存航母


FireCuda Gaming Dock,玩家專屬遊戲航空母艦

看中Thunderbolt 3平台的應用越來越廣,Seagate也發表了全新的FireCuda Gaming Dock,以The Heart of Your Battle Station (戰鬥站台的核心)為主打特色,搶攻電競玩家與專業創作者市場。產品外型採用金屬霧面設計,搭配機身右處具備RGB電競燈效,並透過Thunderbolt 3高速傳輸埠為主要對外連接埠,除了內建4TB HDD之外,還提供1組空的M.2 SSD的插槽,讓您用來安裝上市售的任何一款M.2 2280 NVMe SSD (例如可選購FireCuda 510 NVMe SSD來擴充)來擴充容量來使用,成為個人高速的資料儲存儲存中心。

Seagate FireCuda Gaming Dock外盒正面,以橘黑顏色為主題,右上角有標示4TB容量


Seagate FireCuda Gaming Dock外盒背面,有各種語言的產品主要特色說明

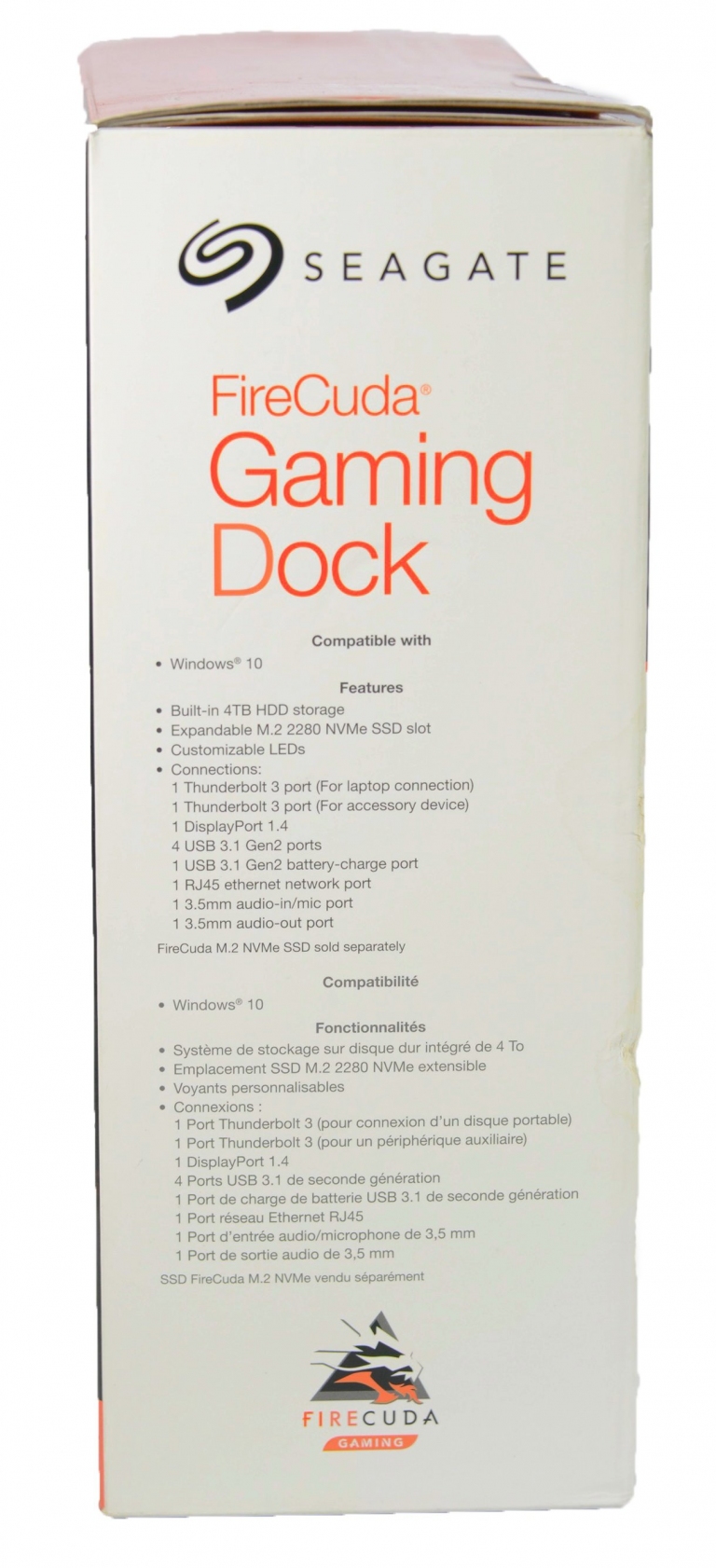

Seagate FireCuda Gaming Dock外盒側面,有特色與功能說明,並強調與Windows 10相容


Seagate FireCuda Gaming Dock外盒俯視,可以看到產品提供3年保固


內建4TB HDD,並可加裝SSD,還提供各式擴充埠

Seagate FireCuda Gaming Dock除了內建4TB HDD的超大容量,並可加裝SSD來提供超快存取速度之外,還具備多種連接埠,包括Thunderbolt 3埠 x2 (上行與下行各1)、Display 1.4視訊輸出埠、4組USB 3.2 Gen 2 (皆SS10規格)、1組USB 3.2充電埠、GbE RJ45網路埠、3.5mm耳麥埠、3.5mm音訊輸出埠等等,一台Dock即可一次滿足大容量儲存、超高速儲存、周邊擴充等多重需求。讓您的輕薄筆電得以完整釋放出所有的資料存取與周邊擴充能力!

開箱囉!可看到除了變壓器之外,在電源線方面則是提供各國插頭,讓使用者可以在任何國家使用。最右邊的則是Thunderbolt 3連接線


Thunderbolt 3連接線,有標示雷電的Logo與3,可連接在具備Thunderbolt 3的桌機或筆電使用


Seagate FireCuda Game Docking本尊現身,此為機身上方。左邊採用金屬霧面設計,右邊則是可拆卸金屬面板


Seagate FireCuda Game Docking機身前側,可看到前置的各連接孔


Seagate FireCuda Game Docking機身後側,可看到後置的各連接孔


先看機身後側的各連接孔,從左至右依序是電源孔、Thunderbolt 3孔(上行)、Thunderbolt 3 (下行)、DisplayPort 1.4、3組USB 3.2 Gen. 2 (10Gbps)埠、1GbE RJ45網路孔


再翻回前側看各連接孔,從左至右依序是HDD電源開關、1組USB 3.2 Gen. 2 (10Gbps)埠、1組USB充電埠,3.5mm耳機孔、3.5mm麥克風孔


可拆卸金屬面板上方,刻有SEAGATE品牌字樣


機身底部,有腳墊,散熱孔,產品序號貼


Seagate這款Gaming Dock採用金屬霧面外型設計,同樣具備電競光,最大的特色之一,就是裡面還提供1組空的M.2 SSD的插槽,讓您用來安裝上市售的任何一款M.2 2280 NVMe SSD,即可擴充容量,讓此Dock兼具4TB HDD的超大容量(可用於儲存大量的冷資料或備份資料),以及您選購之SSD的超快速度(用於儲存遊戲或經常使用到的熱資料)。一台Dock即可一次搞定大容量儲存、超高速儲存、周邊擴充等多重需求。

將右側金屬面板拆下,即可看到裡面的M.2插槽

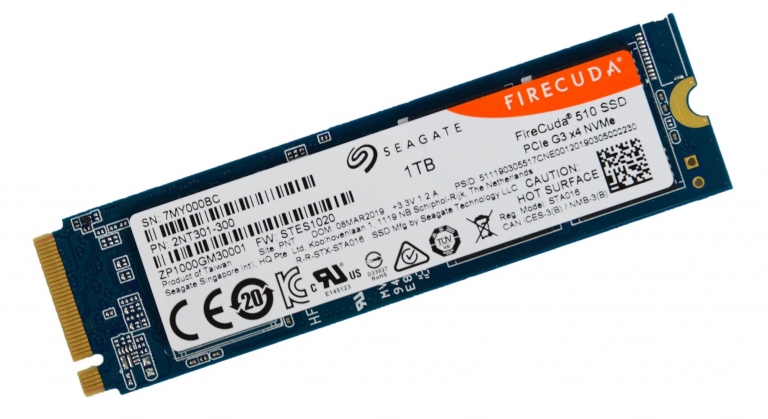

準備好任何一款M.2 SSD來安裝,這裡以Seagate FireCuda 510 M.2 NVMe SSD為例


搭配的FireCuda 510為1TB的容量,PCIe 3.0 x4規格,單品詳細測試可參考這裡


可拆式金屬面板,與主機的兩邊有接觸點,已經可以偵測是否蓋好


將M.2插槽的金屬散熱上蓋打開,即可看到裡面的插槽,正反面都有散熱膠墊片


裝上FireCuda 510 SSD並將螺絲固定好,再鎖回上蓋即可


將可拆式金屬面板裝回,即可運作


支援Thunderbolt 3傳輸,也支援USB-C埠

要是您的電腦沒有Thunderbolt 3埠,仍可透過USB Type-C的連接方式來連接Seagate FireCuda Gaming Dock,只是採用USB連接模式時,就只能存取內部的HDD裝置 (此時指示燈為綠色,由於USB協定的限制,此時M.2 SSD是無法存取的),因此想要發揮SSD + HDD雙儲存裝置的優勢,以及其他周邊擴充的優勢,建議連接Thunderbolt埠來發揮出此裝置的全部功能(透過Thunderbolt連接時,指示燈顯示藍色,表示已發揮出全部功能)。

連接好電源線和Thunderbolt 3傳輸線

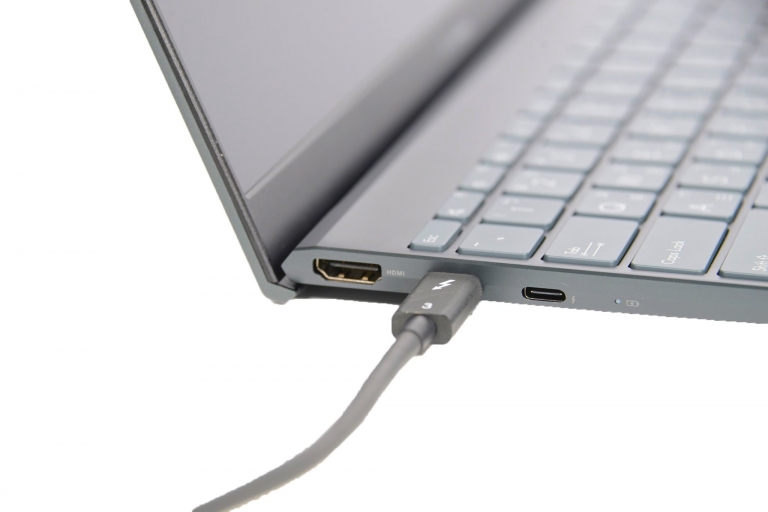

電腦端,也要記得連接在標有Thunderbolt 3的雷電Logo的USB-C埠上,即可運作


具有RGB燈效,搭配軟體來調控,並可自動背景備份或鏡像

身為一款電競周邊,內建RGB燈效幾乎已成標配,因此Seagate FireCuda Gaming Dock也加入了RGB元素,在開機時就會發出RGB燈效。玩家亦可透過隨附的Seagate Toolkit來控制燈效與亮度,以展現個人風格。除此之外,Seagate Toolkit也具備備份或鏡像功能,可設定背景自動備份,或鏡像,讓存放在電腦C:槽的資料也能同步備份至Dock中,重要資料不遺失!

運作中,右側會有RGB電競光閃爍著


金屬面板旁邊有格柵設計,亮度與燈效皆可透過隨附的Seagate Toolkit來調整


在軟體方面,安裝並執行Seagate Toolkit,就會出現歡迎畫面(左)、接著可以選擇備份/還原或是鏡像功能,將C:槽資料整個備份至Dock(中)、並可調整狀態指示燈或調整燈效亮度(右)


可透過Seagate Toolkit來設定燈效(左)、燈效調整頁面可調整燈色、變換速度、圖樣等選項(中)、玩家可以設定各種燈色(右)


由於Dock具備自動備份功能,因此可以設定背景備份工作(左),並決定要備份哪些種類的檔案(右)


深入內部,看看裡面的絕佳用料

值得注意的是,玩家可以隨時更換SSD,但內建的4TB HDD是完整包住的,因此消費者沒辦法透過更換內部的HDD來提升容量 (硬要拆開就會失去保固)。Seagate表示其內建的4TB HDD,對於一般玩家來說其實以足夠,且其擁有3年保固,若日後有更多儲存需求,還是可以透過連接其他外接硬碟,或是擴充SSD容量來達成。要是玩家不在乎保固的話,也是可以日後添購更大容量HDD來更換的。以下就來深入了解內部的構造,讓讀者了解裡面的用料與配置內容。

接下來看看內部構造吧!將外殼拆下之後,即可看到裡面有一台IronWolf的HDD


搭載的IronWolf 4TB NAS HDD,適合做為少寫入、多讀取的HDD


Dock附有12V 0.59W的小型散熱風扇,讓運作中的Dock可以快速將HDD與SSD的熱量帶走


拆下HDD層之後,這就是Dock的PCB板


這是Dock的PCB板底部,發熱元件都會貼上散熱墊片


這顆就是此Dock最重要的Intel JHL7440晶片,為Thunderbolt 3主控晶片,提供DisplayPort 1.4與USB-C的功能。若連接到USB-C時,也能啟用Dock的其他功能(不包含M.2 SSD功能)


這是ASMedia的ASM235CM晶片,提供USB 3.2 Gen. 2轉SATA 6Gbps介面,作為就是驅動內部SATA HDD之用,並提供USB埠功能


這3顆VLI的VL822-Q7晶片,為USB 3.2 Gen 2的Hub晶片,為機身後端的USB埠提供10Gbps傳輸頻寬


TI的PCM2912A晶片,主要負責USB音效編解碼用,讓電腦與耳麥的音訊可以互向傳輸


3組USB 3.2 Gen.2埠,旁邊皆有10A的電容,提供穩定的電力


NXP的LPC11U67J ARM Cortex-M0+ 32位元微控制器,主要用來控制USB電源管理和溫度感測之用


Cypress的CYPD5235-96BZXI ARM Cortex-M0控制器,用來負責USB-C埠與電源相關控制等


PCB底部還有個Realtek RTL8153B,是USB轉1Gb Ethernet網路晶片


效能實測:HDD速度一般,SSD可破2Gb/s,建議開啟寫入快取

接下來,就讓我們進行效能實測了!由於Seagate FireCuda Gaming Dock可支援Thunderbolt 3來驅動HDD、SSD讀寫,也可以透過USB-C來驅動HDD讀寫。在測試時,使用USB-C或Thunderbolt 3來測試HDD的效能是幾乎一樣的。因此底下就以Thunderbolt 3介面的測試成績為主。

測試平台:
● 筆電:ASUS ZenBook UX425JA
● SSD:Seagate FireCuda 510 M.2 PCIe 3.0x4 1TB

先來看CrystalDiskInfo的資訊,左為SSD,右為HDD


值得說明的是,由於Windows 10 Build 1803以後版本,會自定把Thunderbolt 3的外接儲存裝置視為「可移除裝置」,也就是以一般可抽取式儲存裝置來看待(事實上也是如此啦!),因此在Windows的移除原則中,就會自動設定成「快速移除」的模式,這樣不會提供寫入快取的加速功能,讓使用者可以隨時拔除該儲存裝置,而不會讓資料受損。

雖然上述模式對於意外拔除裝置時的資料遺失風險較低,但相對讀寫效能就無法拉高,因此若玩家想享有更好的讀寫效能,就得在連接好Dock之後,分別進入HDD與SSD的讀寫原則頁面裡,手動切換成「寫入更好」的模式,然後啟用「寫入快取」,這樣就能啟用寫入快取功能。當然,這樣一來,要移除裝置時就得手動點選「安全移除裝置」,才能將未寫回裝置的資料趕緊寫回,以免不小心因為意外拔除裝置而造成資料遺失!

由於Windows 10會自定將Thunderbolt 3的外接儲存裝置,視為「可移除裝置」,因此移除原則會設定成「快速移除」(左),因此若要有更好的效能,則必須手動切換成「寫入更好」,並在下方啟用寫入快取(右),但這樣要移除裝置時就要手動點選安全移除,才不會影響資料讀寫


以下就來看看在「未開啟寫入快取」模式,與「開啟寫入快取」模式下的效能表現。

先來看CrystalDiskMark的測試結果,左邊是HDD的效能,右邊是開啟寫入快取後的效能。循序讀寫大約是250MB/s以上,IOPS則參考就好


再來看SSD的CrystalDiskMark測試結果,左邊循序讀寫約是2780 / 1614 MB/s,4K隨機讀寫則是123K / 3.5K。若開啟寫入快取(圖右),寫入速度則提升不少,循序讀寫皆破 2000 MB/s以上,IOPS也都大於130K以上


若看真實存取效能(純讀、純寫與讀70%寫30%混合),HDD讀寫大概是250MB/s以上,混合寫入則從175MB/s到開啟快取後提升到207MB/s


再看HDD的真實存取效能,讀都有2700MB/s以上,寫的話則開啟快取時,比未開前快31%左右,達到2200MB/s。至於讀寫混合更可大於3100MB/s以上


接著看HDD在ATTO Disk Benchmark的效能,可看到開啟寫入快取之後,似乎對於不同讀寫區塊的效能提升,沒有什麼幫助


但對於IOPS來說,開啟寫入快取是稍微有一點點幫助,讓其在小區塊讀寫時有多一點的IOPS次數,只是大區塊之下,數字還是會降下來


接著看SSD在ATTO Disk Benchmark的效能表現,可看到開啟寫入快取之後,寫入速度直接爆衝,不管寫入區塊的大小,都有絕佳的寫入速度


再看IOPS部份,開啟寫入快取之後,IOPS的數字也是爆衝。因此使用SSD時,記得一定要開啟寫入快取


實際以FastCopy來複製檔案吧!左列是HDD在未開啟寫入模式下,讀寫25GB大檔案時所需要的時間。結果是:158 / 126秒,右列則是開啟寫入模式下,結果是 162 / 157秒。結果開啟寫入快取會稍微比較慢一點點


再度來看看SSD的結果吧!左列是為未開啟寫入模式下,讀寫25GB大檔案時所需要的時間。結果是:39.5 / 32.36秒,右列則是開啟寫入模式下,結果是 42.88 / 28.05秒。可看到開啟寫入模式下有比較快一點,但若讀寫的是許多小檔案,那麼寫入快取開啟之後,時間會快得更明顯


接著進入Ubuntu 20.04測試HDD和SSD的讀寫效能,由於Linux下無法開啟寫入快取模式,因此HDD循序讀寫速度約為206 / 145MB/s,而SSD則是2.6 / 1.6GB/s。這樣的表現跟在Windows 10未開啟寫入模式下的表現是差不多的


玩家必備,再大檔案也能存好存滿

總之,Seagate這款FireCuda Gaming Dock,如同個人的資料航母,不僅內建高達4TB的大容量HDD以方便儲存大量資料,亦提供讓使用者自己加裝M.2 SSD,以便進行高速與即時資料存取需求。

透過Thunderbolt 3連接埠,玩家可以將需要高速傳輸的即時資料至SSD,或是將備份資料、冷資料丟入大肚量的HDD內,一機即可將玩家的各式遊戲程式、多媒體資料、創作作品等,以及現有電腦的所有資料,完整備份或同步存取完成,玩家的各式寶貴資料都能一次搞定,完善地儲存在這台Dock裡,以脫離資料不夠存放的夢魘。

Seagate FireCuda Gaming Dock提供3年有限保固,目前僅有提供內建4TB HDD容量,售價為新台幣14,900元。

Seagate FireCuda Gaming Dock,內建4TB HDD,並可自行加裝SSD來擴充外接儲存戰力,透過Thunderbolt 3埠來高速傳輸,可存放各式遊戲或是創作作品的海量資料,並自動幫電腦進行備份,是玩家們必備的儲存航母


廠商資訊
● 廠商名稱:Seagate - 台灣希捷科技股份有限公司
● 廠商電話:02-2545-1305
● 廠商網址:www.seagate.com/tw/zh/
● 建議售價:14,900元
