配備10代U + Quadro RTX + W480之專業工作站,賦予專業領域工作者源源不絕的效能馬力 ft. ASUS WS720T工作站主機

文.圖/Johan 2020-08-03 17:10:14
以電腦的分類來說,可依照效能等級,來大致分成入門型電腦、一般電腦、電競電腦/創作者電腦、工作站電腦,以及伺服器電腦。這些電腦功能與角色皆有不同,對於一般使用者來說,可以用到電競電腦/創作者電腦。而針對公司應用來說,則會有工作站電腦,以及伺服器電腦等等。

上述的工作站電腦(Workstation PC),與其他的產品定位比較不同,主要是廠商針對不同的垂直應用市場,所打造出的高效能運算(HPC)級電腦。這類電腦主要針對各行各業的專業創作與工程人員(如專業美工、工程師、遊戲設計師、動畫特效師、醫療研究人員、特定領域的科學家等等)所設計,可用來進行各種專業繪圖、即時工程繪圖、醫療繪圖、即時運算、工程運算、資料分析、專業級影片處理/後製/轉檔、各種特效合成…等工作,並能精準處理複雜、負載重的運算,並將運算結果快速呈現出來,以達到其工作所需目標!

Intel第10代處理器,搭配Quadro RTX組成專業繪圖工作站,將有更好的效能表現。圖為本次評測之ASUS WS720T工作站主機


10代Comet Lake家族,也有針對工作站領域的產品可供選擇

Intel日前推出第10代Comet Lake家族的處理器,包括Core i9-10900K至Core i3-10100等多款PC處理器,以及Xeon W-1290P至Xeon W-1250等工作站處理器,其中的旗艦版本,可以最高達到5.3GHz的單核運作時脈,搭配最高10核心20執行緒的配置,讓系統效能更上一層樓。

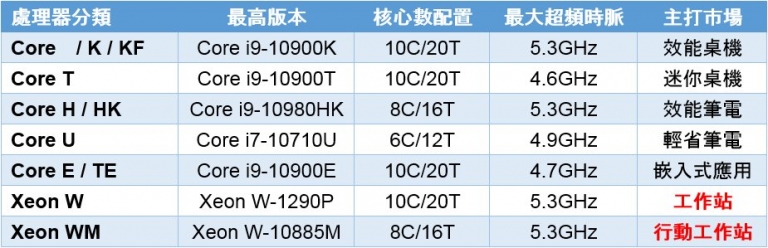

▼ Intel Comet Lake家族處理器主要市場分類

在搭配的Intel 400系列晶片組中,則包括Z490、W480、H470、B460、H410等產品,主打不同使用者市場。其中的W480,就是針對工作站環境所設計。相較於Z490來說,W480除了提供更多的USB 3.2與SATA埠之外,亦加入了vPro平台的進階技術,以滿足公司環境統一管理的需求。

▼ Intel 400晶片組比較

華碩WS720T工作站,搭載最新10代U,提供彈性擴充能力

華碩WS720T是專為大眾設計的工作站,擁有專業效能與彈性擴充能力,適合設計、虛擬化等廣泛的應用,適合前述的垂直產業專業人士選擇使用,可直接使用,或設定遠距虛擬桌面(VDI)讓更多人使用。

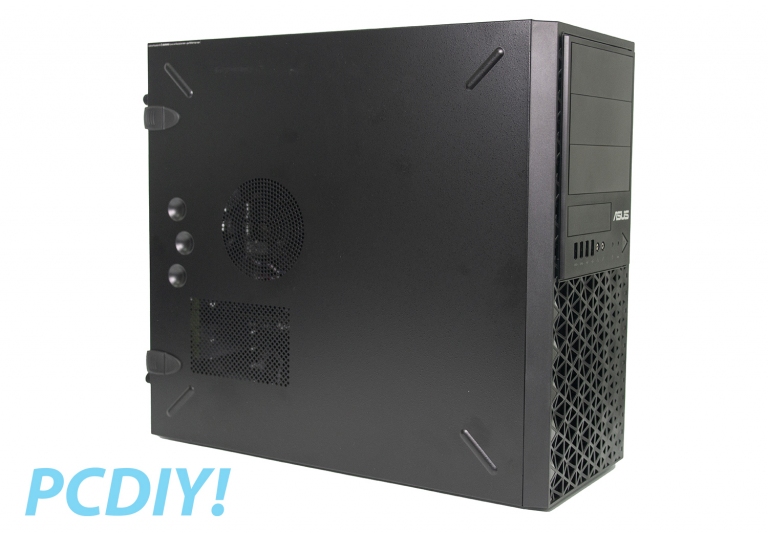

ASUS WS720T工作站主機,是一台塔式桌機,外觀中規中矩,提供專業效能與彈性擴充的能力。此為機身左側


ASUS WS720T工作站主機的機身右側


ASUS WS720T機身後側的布局,可看到上面為電源供應器、中間為散熱風扇與對外I/O埠,下方則是PCIe插槽區


ASUS WS720T機身正面的上方,提供3組3.5吋磁碟機安裝區,以及1組2.5吋磁碟機安裝區。至於ASUS字樣下方為開機鈕,旁邊有重置鈕與硬碟讀寫指示燈。前面板I/O埠從左至右依序是2組USB 3.2 Gen. 1 (5Gbps)與2組USB 2.0埠、耳機孔、麥克風孔


在CPU方面,可選擇最新Intel W-1200處理器或是第十代Core i9家族處理器,搭配DDR4-2933 ECC或Non-ECC記憶體,最高可擴充到128GB,在繪圖卡方面,則可選擇NVIDIA Quadro或AMD Radeon Pro系列顯示卡,由於通過獨立軟體供應商(ISV)的認證,因此不用擔心軟體相容性或跑不起來,為專業工作流程提供值得信賴的效能、可靠性及保證的相容性。

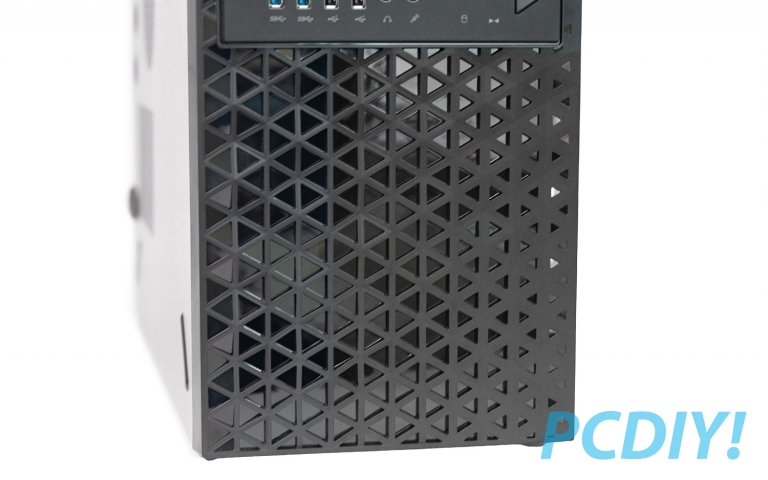

ASUS WS720T機身正面的下方,預留了進氣孔,亦可額外安裝散熱風扇來加強散熱效果


ASUS WS720T機身後方的上方,為電源供應器的電源插孔與開關


採原廠組件,擴充埠面面俱到,主機亦符合DIY Friendly精神

對外I/O則有HDMI、DisplayPort、DVI-D、VGA輸出埠各1,等於幾乎所有規格的螢幕都可支援。在螢幕輸出能力方面,以內顯來說就可以同時輸出至3部螢幕。而以本機已安裝獨顯的狀況來說,則可使用到3組DisplayPort埠來進行高解析度畫面輸出。

至於網路卡方面,則同時提供1GbE網路孔與2.5GbE網路孔,讓用戶可以免換網路線,直接升級到2.5GbE的有線網路傳輸速度,讓資料的傳輸上更加快速!

ASUS WS720T機身後方的中間部份,有超大散熱風扇。對外I/O則有HDMI、DisplayPort、DVI-D、VGA輸出埠各1、4組USB 3.2 Gen. 1 (5Gbps)、USB 3.2 Gen. 2 (10Gbps) Type-A與Type-C各1、六合一音效孔,以及2.5GbE與1GbE網路孔各1


ASUS WS720T機身下方,為PCIe檔板區,已安裝好Quadro RTX 4000繪圖卡,下方預留一組COM埠提供傳統周邊或遠端管理使用


在左右側蓋的旁邊,有輕鬆固定片設計,以輕鬆固定好側蓋


開啟左側蓋後,可以看到裡面的佈置,包括上面的ATX Power、主機板區已安裝好CPU、記憶體、專業繪圖卡、SSD。右方也理線完成,並預留2組5.25吋、1組2.5吋,與3組3.5吋磁碟機槽可供安裝


主機板使用ASUS的W480/SYS,主要是根據WS720T工作站主機而設計


搭配AcBel的iPower90 700W 80-Plus Gold電源供應器


機殼後側已裝上後置散熱風扇


這次介紹的WS720T主機,配備的是Intel原廠Core i9-10900 (10C20T)處理器,搭載SK hynix原廠DDR4-3200記憶體16GB x2 (共32GB),電壓為1.2V,讓運作更省電與穩定,儲存裝置則配置Intel原廠760p系列SSD,容量為512GB。而在繪圖卡方面,則是搭載NVIDIA原廠Quadro RTX 4000,此相當於GeForce RTX 2070同款繪圖核心,但賦予更強悍的專業OpenGL繪圖特色,以利更是專業繪圖應用。

搭載Intel Core i9-10900處理器,並已裝上強力散熱風扇




搭載SK hynix DDR4-3200 原廠U-DIMM記憶體模組16GB (2條,總容量共32GB),運作電壓是1.2V (非市售1.35V超頻版的DDR4-3200,因此運作更省電、穩定)


在主要PCIe x16插槽上,提供PCI固定卡榫,扳開後即可取下顯示卡/繪圖卡


搭載的是NVIDIA Quadro RTX 4000專業繪圖卡,採用Turing架構GPU,內建8GB GDDR6記憶體


Quadro RTX 4000提供3組DisplayPort與1組USB Type-C (VirtualLink之用)


Quadro RTX 4000另有提供Stereo埠 (4pin接孔,提供3D眼鏡使用)與Sync埠(搭配Sync模組卡以做多螢幕電視牆同步用)


需要額外連接8pin PCIe電源來運作


值得注意的是,WS720T主機內部擁有非常彈性的擴充空間,搭配其DIY Friendly設計,使用者可以輕鬆轉開外部螺絲來將側蓋開啟,並輕鬆擴充所需要的硬體配件,甚至不需要螺絲起子,即可將所有磁碟機安裝完成,讓工作效率大幅提升!

主機內部預留2組5.25吋、1組2.5吋,與3組3.5吋磁碟機槽可供安裝,並搭配輕鬆安裝卡扣,不須另外裝螺絲即可固定好各磁碟機。另電源排線也都理線完成


可透過這個卡榫開關,來輕鬆取下前置面板,以安裝各式磁碟機


搭配ACC集中式管理軟體,手機也即可得知系統狀態

此外,得利於Intel vPro架構,ASUS WS720T亦可搭配IT管理軟體來進行公司資產管理與配置。對IT人員來說,可選配ASUS Control Center (ACC)的集中式整合管理軟體,提供完整監控公司內部所有電腦裝置。ACC甚至賦予IT管理者能夠透過手機、平板或電腦,來檢視WS720T的機器狀態,並可透遠端方式來進行BIOS升級、軟體更新、開關機等等,就像一般在管理伺服器主機一樣方便。

WS720T可搭配ASUS Control Center (ACC)集中式IT管理軟體,來進行遠端監控,讓公司能夠即時掌握各伺服器與工作站的使用狀態


在BIOS部份,WS720T所搭配的W480/SYS主機板裡,同樣具備Ez-Mode與Advanced Mode兩種介面,基本上ROG等級應有的功能、這款主機板都具備,甚至各種超頻功能都具備,只差在W480晶片組並不支援非K CPU超頻功能。不過考量工作站主要訴求還是以穩定為主,因此其內建的風扇調速等功能也應有盡有,讓工作站長時間下執行負荷重的工作時,也能維持全速運作,以徹底解放出應有的執行效能。

BIOS設定畫面,基本上ROG等級有的,這台工作站也有。此為Advanced Mode


此為BIOS設定畫面的Ez Mode,以更直覺的畫面讓專業人士也能輕鬆設定


效能測試,基本項目測試

WS720T身為基本工作站,但可提供絕佳的專業工作效能。因此我們這次也來評測一下這台主機的效能。以下列出這次WS720T主機的配備:

● 處理器:Intel Core i9-10900 (10C20T,2.8~5.2GHz)
● 記憶體:SK hynix DDR4-3200 16GBx2 (3200MHz,CL22,1.2V)
● SSD:Intel 760p SSD 512GB (PCIe 3.0x4)
● 繪圖卡:NVIDIA Quadro RTX 4000 8GB GDDR6
● 電源供應器:AcBel 700W 80 Plus Gold
● 作業系統:Windows 10 Pro 64-bit英文版 v1909
● 驅動程式:NVIDIA Quadro Driver 451.77

先來看看系統內容,採用Windows 10 Pro,搭載32GB記憶體


在裝置管理員裡面,可以看到SSD、顯示卡、網路控制器、處理器的規格


以CPU-Z檢視CPU、主機板、記憶體等資訊。採用Core i9-10900、搭配ASUS W480/SYS主機板、以及DDR4-3200記憶體


CPU-Z簡單測試Core i9-10900處理器,單與多核心的分數為595.6、7037.6。效能表現不俗!


以CineBench R20測試處理器著色效能,多核心和單核心分數為4087 cb與502 cb。效能優異!

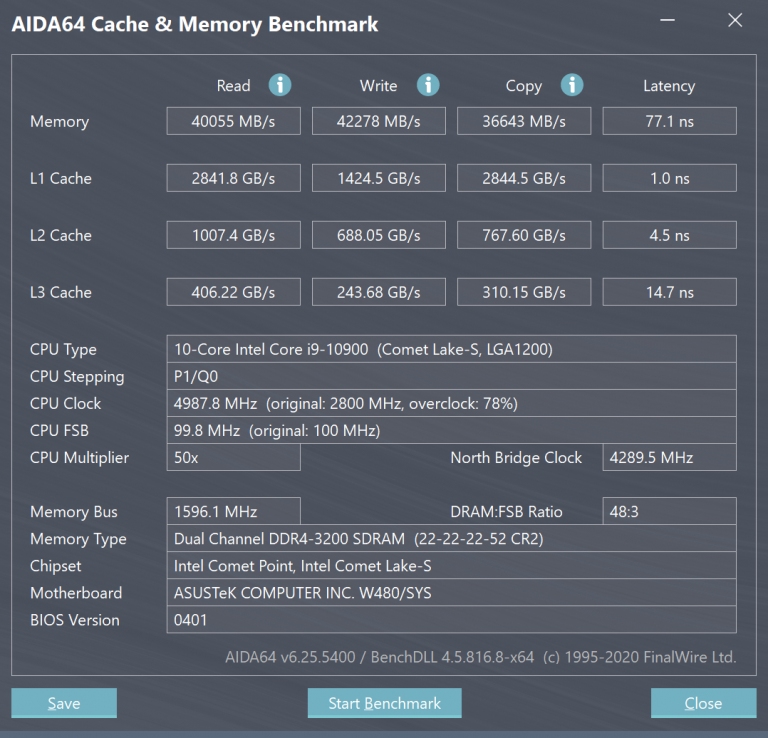

在安裝32GB DDR4-3200之下,以AIDA64測試快取與記憶體效能,測得讀寫速度破40000MB/s,複製破36000MB/s


使用CrystalDiskInfo檢視SSD,搭載的是Intel 760p 512GB,為PCIe 3.0 x4規格


以CrystalDiskMark檢測SSD效能,循序讀寫獲得約3000 / 1500MB/s的分數,至於4K IOPS方面則有大約 340K / 230K的水準


以這樣的配備,透過PCMark10來測試系統在一般辦公應用時的整體表現,測得結果高達7318分!實屬不錯!


以GPU-Z檢視繪圖卡資訊,為NVIDIA Quadro RTX 4000,8GB GDDR6


先以Novabench來測試每個元件的分數,CPU、GPU、記憶體、磁碟機的分數依序是2079 (等同Ryzen Threadripper 1920X 12核心)、1444 (贏過2080 Super)、318、220。表現極為出色!


先簡單測試遊戲類別的效能,透過3DMark來測試Fire Strike、Fire Strike Extreme、Fire Strike Ultra、Port Royal、Time Spy、Time Spy Extreme等場景,分別獲得18327、9565、4951、4580、8201、3823。算是接近RTX 2070的水準。不過這裡是測試Direct3D的分數,不代表OpenGL方面的分數,因此僅供參考


專業繪圖領域相關測試

接下來,我們透過一系列專業繪圖領域相關測試,來評測這台WS720T的效能。以下的測試軟體,包括V-Ray、Octane、Luxmark、Blender、SPECviewperf等,以測試Core i9-10900搭配Quadro RTX 4000在專業繪圖領域的效能呈現。此外,像是創作應用相關的Puget Bench for Photoshop與Premiere,我們也測試一下,以了解這樣的工作站拿來進行各式創作的效能表現。當然工作站相關軟體如SPECworkstation也放入測試項目。

以Blender Benchmark 2.83來測試GPU在CUDA模式和OptiX模式(開啟RTX core)之下的比較。可看見在6項測試數據中,右邊OptiX所需時間,大約是左邊CUDA所需時間的一半,甚至更少(例如bmw27場景,用CUDA需55秒,而用OptiX只要27秒就搞定)。由此可看出RTX core硬體光追在ren圖時的效能提升幅度!


接下來執行LuxMark v4,其主要是用處理物體光跡等Ren圖,一張圖通常都要Render很久。左邊是純粹以GPU來ren圖,分數為2174分,而右測則是CPU+GPU的模式,獲得2241分。由此可見CPU + GPU (OpenCL)下會有更好的分數呈現。


接著來看V-Ray Benchmark 1.0.8的測試結果,可發現以CPU來進行ren圖,需要花01分17秒,而改用GPU則只要01分01秒。


至於octanebench的測試數據,可以發現綜合細部12個測試項目下,獲得了190.10分 (GTX 980為100分),可見Quadro RTX 4000的效能快很多!此成績跟官方的數據190分亦相同!


我們另以Adobe Premiere Pro和Photopshop進行Puget Systems Bench測試,左邊獲得了665分(對比平台為Core i9-9900K+Titan RTX+64GB記憶體+1TB SSD為1000分),能獲得這樣的成績實屬不錯。至於右邊的成績則獲得了1068.2分 (對比平台為Core i9-9900K+RTX2080+64GB記憶體+1TB SSD為1000分),突破對比平台的分數,可說是非常棒的表現。


再來看SPECviewperf13專業工程繪圖應用下的測試成績,由此可看出Quadro系列顯示卡在OpenGL應用程式的效能威力,在絕大多數的應用程式都擁有至少100 FPS甚至突破 300 FPS的超高水準,讓專業繪圖品質又好、速度又快!


最後來看SPECworkstation 3的整體表現,在GPU運算方面高達4分以上,表現驚人! 至於其他領域,則有2分以上,可知此工作站在專業繪圖領域,皆有不錯的效能表現,讓專業人士能快速將工作完成


耗電相關測試,算非常省電

至於工作站的耗電如何,我們以WS720T所搭載的散熱風扇,並設定成效能模式,來測試整台工作站主機的功耗。我們分別測試CPU Stress Test (進行CPU壓力測試,以模擬多工作業使用)、CPU+GPU Stress Test (進行CPU+GPU壓力測試,以模擬玩遊戲的場景),讓電腦持續測試約20分鐘以上,以記錄其平均耗電量。

首先針對CPU+FPU+快取+記憶體進行壓力測試,測得CPU溫度最高達89度,由此可看出該散熱風扇的散熱威力。至於耗電量部分則是110W上下。


再來針對CPU+FPU+快取+記憶體,以及GPU進行壓力測試,測得CPU溫度最高達90度,至於GPU則平均86度,最高88度。耗電方面則維持240W上下 (尖峰值來到361W)。


基礎工作站的優勢選擇

整體而言,華碩這款WS720T塔式工作站主機,結合了Intel第10代處理器與NVIDIA最新Quadro專業繪圖卡的強大CPU與GPU運算能力,再搭配2.5GbE的網路頻寬,以及安裝了32GB(或更高的)記憶體容量,能賦予專業人士進行各種專業繪圖等應用,而且其散熱風扇在全速運作時,噪音也不會太吵,不會像那些高階伺服器那樣超級大聲,必須將其關到電腦室裡面才行。再加上算很省電,因此WS720T算是在效能、噪音與功耗方面,都能取得絕佳平衡點!

此外,WS720T工作站也跟一般DIY電腦主機一樣,不僅擁有絕佳的擴充彈性,包含最多可以安裝到4張專業繪圖卡的能力,安裝4條記憶體以擴充到128GB的能力,還具備DIY Friendly設計,讓用戶免螺絲即可輕鬆安裝更多5.25”、3.5”、2.5”磁碟機,讓儲存容量往上提升!因此,未來不用擔心升級問題!只需將內部的元件換掉並升級即可!不需要整台換掉,值得想要添購工作站的公司行號、專業工作室等用戶來選購。

華碩WS720T提供絕佳的彈性擴充能力,賦予工作站效能輕鬆升級不費力
