QNAP TS-453D NAS開箱試用,配備雙2.5GbE網路,具HDMI輸出與PCI卡擴充!

文.圖/Johan 2020-07-23 17:04:53
為讓各公司在數位化時代所產生的各種巨量資料,能快速、有效且安全地存放在值得信賴的儲存裝置,不少廠商紛紛開發出NAS (網路連接儲存裝置,或儲存伺服器)這類的產品,以容量大、更安全、隨時可存取,以及各式App來延伸功能,甚至提供多媒體娛樂相關應用,讓多人可以同時透過網路的連線儲存方式,達到隨時存取與共享大量資料的目的,此舉也開啟了外接式儲存應用的全新領域。

正由於當今的NAS皆具備讓使用者自行決定安裝的HDD數與容量,並可搭配各式NAS專用的App來增加功能,且可以隨時擴充,延伸各式應用,因此成為不少企業、工作室甚至家庭與個人必備的數位寶庫。

QNAP推出TS-453D系列NAS,是專為中小企業所打造的4-bay多功能綜合應用型NAS


在NAS領域擁有絕佳口碑的QNAP (威聯通),擁有各種等級的NAS產品。這次介紹的TS-x53D系列,是針對中小企業所打造的多功能綜合應用型NAS。以4-bay機種的TS-453D為例,就可說是大多數中小企業絕佳的選擇。TS-453D主打的功能為:內建雙埠2.5GbE的網路傳輸功能,比起傳統1GbE機種快2.5倍,並可設定網路聚合讓頻寬達到5Gbps,以享受到更快速的資料傳輸速度,省下寶貴的時間。此外其具備HDMI埠,讓NAS能直接連接到螢幕,以觀賞4K高畫質影片。

此外,搭配QNAP QTS滿滿的App軟體,可以讓NAS進行各式應用。不管是虛擬化應用、影音串流、電競遊戲大檔案儲存與傳輸,甚至當成視訊監控機,都能輕鬆搞定。

QNAP TS-453D外盒,可以看到產品型號、主打特色與規格說明


QNAP TS-453D外盒後面,只有QNAP NAS和6大功能(資料保護、影像監控站、行動管理、私有雲、檔案分享、資料備份站)的圖示


方圓有型,正面飾板在冷冽外殼下也增添時尚氣息

QNAP TS-453D主要是針對企業應用所打造,外型採用鐵灰色系的金屬外殼所打造,在長方體機殼的四角採用圓弧邊緣設計,搭配前置壓克力飾板,使該NAS在黑色冷冽外型下,也增添幾分時尚氣息。在NAS正面右邊,具有開關鈕、USB插槽與一鍵備份鈕,並有各式指示燈,而左邊壓克力飾板可取下以開啟4-bay的磁碟機槽,以安裝4部3.5”或2.5”的HDD (或SSD),搭配其免螺絲固定設計,讓用戶能輕鬆安裝3.5”的HDD並快速將NAS設定完成,以加入服役隊伍。

開箱囉! 有NAS主機,電源線以及配件盒


配件盒裡面,有變壓器、兩條Cat.6e網路線、各類螺絲包、安裝說明書


變壓器規格,為12V/7.5A (90W)輸出


QNAP TS-453D NAS本尊,採用方正造型設計,有弧形邊緣,方圓有型,正面有壓克力飾板與按鈕指示燈


NAS正面右上角,有電源開關,以及LED指示燈號,從上至下依序是狀態、LAN、USB存取、4槽存取指示燈


NAS正面右下角,有USB 3.2 Gen.1插槽,以及USB單鍵備份鈕 (可將USB內容備份至NAS)


配備雙2.5GbE網路,可安裝擴充卡,支援SSD快取,傳輸效能再次提升!

在規格方面,TS-453D搭載Intel Celeron J4125四核心2.0GHz處理器。記憶體內建4GB,最高可擴充至 8GB (另有TS-453D-8G機種,出貨時直接配8GB)。內建2埠2.5GbE RJ45網路孔,使用者可透過現有的CAT5e網路線,免換線,就能讓網路速度從傳統的1Gbps提升到2.5Gbps的高速網路頻寬(須搭配2.5GbE或Multigig的路由器),亦可設定Port Trunking網路聚合,讓頻寬累加至最高5Gbps!而此NAS內部也提供一組PCIe 2.0 x2的插槽,讓使用者可用來安裝Multigig 10GbE或5GbE的網路卡以提升網路頻寬,抑或是安裝M.2 SSD擴充卡以啟用SSD快取,讓NAS的效能再向上提升!

NAS上側,有貼紙標示產品規格,包含CPU規格(Celeron J4125)、網路規格(2 x 2.5G)、擴充槽規格(1x PCIe Gen.2 x2)


NAS右側,有快速設定貼紙說明,讓用戶能透過手機來快速設定完成


NAS後面,有超大散熱風扇,左上方有PCIe插槽擋板(半高型)、重置「暗」鈕。左中方有HDMI插槽,左下方有雙2.5GbE網路孔、3組USB 3.2 Gen. 1插槽、1組USB 2.0插槽、電源輸入孔


具HDMI埠,4K高畫質影片直接輸出,多媒體影音播放隨手捻來

在I/O連接方面,TS-453D提供一組HDMI 2.0埠,可將4K高畫質影片直接輸出到外接螢幕,此外亦提供4K硬體解碼、影片轉檔,與影音串流。因此能夠輕鬆打造出一間多媒體影音播放室。搭配其HybridDesk Station (HD Station)或Linux Station的操作環境,讓使用者可以輕鬆操控電視播放,或是進行桌面辦公應用,都非常輕鬆自如。機器本身也具備3埠USB 3.2 Gen. 1埠,與1組USB 2.0埠,可用來連接鍵盤、滑鼠等設備,以搭配HDMI環境的相關應用。

近看左下方,HDMI 2.0插槽可獨立外接螢幕,下方有雙2.5GbE網路孔、3組USB 3.2 Gen. 1插槽、1組USB 2.0插槽、電源輸入孔,可連接鍵盤滑鼠來控制NAS提供的HD Station或Linux Station使用環境


近看左上方,有Reset重置「暗」鈕,鎖定孔,以及1組PCIe插槽擋板(半高型),可用來擴充10GbE網路卡,或是M.2 SSD擴充卡


NAS底部,有四個厚實腳墊、產品資訊貼紙,和散熱孔


QNAP TS-453D NAS正面有壓克力飾板,在機身左側有個卡扣開關,向下扳開,即可將該飾板取下


將正面壓克力飾板往左推開,即可看到磁碟機槽了


TS-453D代表4槽機種,採直立設計


將磁碟槽取下,可安裝3.5吋HDD (免裝螺絲固定)或2.5吋SSD/HDD (需安裝螺絲固定)


若將NAS後側的螺絲轉開,即可將金屬外殼取下


此時將NAS順時鐘轉個90度,可以看到有個PCIe Gen. 2 x2的插槽,可以用來安裝網路卡或M.2 SSD擴充卡


將磁碟槽取下,可以看到下方有兩組SO-DIMM插槽,其中一組已安裝了1條4GB DDR4-2400 SO-DIMM,另一組空槽可以讓使用者自行擴充 (因此玩家可以只先買4GB的版本,不需要買8GB的版本,等日後有需求時再添購記憶體來擴充即可)


TS-453D的指示燈號實際運作樣子


琳瑯滿目的NAS專用App,輕鬆打造最強私有雲應用

TS-453D同樣內建QNAP最受業界稱讚的QTS作業系統,搭配多款豐富的NAS App應用程式,讓NAS的應用更加活化。其以親和的使用介面,搭配直覺的控制方式,只要透過電腦的瀏覽器或手機App,即可進行各種操作,QTS的App Center具備超多個人/家庭/企業專用的App,可讓NAS的應用更加豐富,讓管理者輕鬆設定出NAS的各種功能與應用範疇,並開放給一般用戶來使用內部的App,以便達到各式應用。

透過瀏覽器連至NAS,即可進入QNAP QTS作業系統的設定畫面,全中文化介面好懂易用。首次設定時,會先針對NAS進行初始化


經過一連串的快速設定之後,即可完成首次設定。並進入到NAS管理頁面


這就是QTS的主要畫面,桌面有多個App,畫面左上方有主選單,右上方有儀表板。


點選左下角的Qboost機器人,即可針對目前記憶體與垃圾檔案做一鍵加速/清理的動作,讓NAS運作更順暢

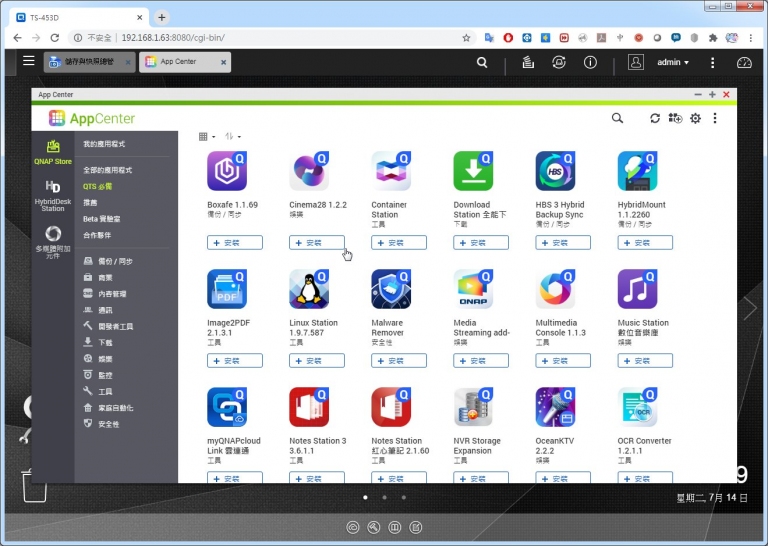

AppCenter裡面,擁有各式各樣的App,豐富您的NAS應用


為提升效能,在QTS裡面也提供SSD快取建立功能,可建立SSD讀寫快取,使用時,只要在儲存與快照總管裡面,選擇建立SSD快取,選擇照著螢幕的指示,即可建立完成。接下來就可以享受高速的NAS存取效能!用戶可以隨時到「快取加速」頁面來檢視快取的命中率。

儲存與快照總管App裡面,提供硬碟/SSD的規劃與設置,首次使用時可以透過這裡來規劃各式儲存池


要加速資料的存取,可以透過額外安裝SSD,並「建立SSD快取」來達成

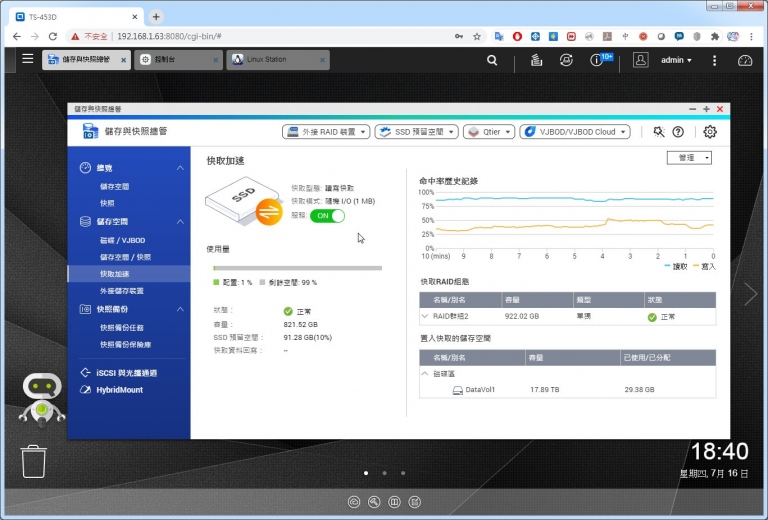

建立好SSD快取之後,即可隨時到「快取加速」頁面來檢視快取命中率


儲存空間本身也可以看到NAS資料的存取狀態,以檢視硬碟的使用狀況


以資料保全性方面,除了透過NAS內建的各種磁碟陣列(RAID)模式來提升儲存容量與安全性之外,管理者亦可透過其HBS (Hybrid Back Sync)應用程式,來打造出全方位備份與災難復原計劃。此外,QuDedup去重複儲存技術這次更強悍,透過先精簡、再備份,以達到省空間、省時間,更省頻寬的目標,同時也能提升多版本備份的完整度,讓私有雲的應用也能又快又省力。當然亦支援VJBOD Cloud雲儲存網關,只要將雲端硬碟帳號輸入之後,就可以當成NAS那樣來使用。TS-453D可透過結合本機快取功能,讓雲端存取就像本地存取一樣的存取介面,輕鬆帶來NAS的混合雲體驗。

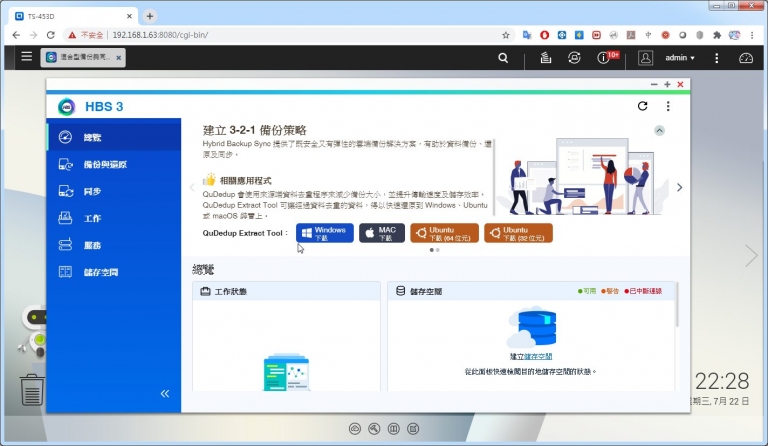

HBS 3混合備份同步,可結合不同的備份裝置,搭配QuDedup去重複儲存技術,來減少資料重複量,達到省空間、省時間、省頻寬的目的


VJBOD Cloud可將雲端硬碟當成本地端使用,提供存取NAS那樣存取介面,以帶來NAS的混合雲體驗


透過「網路與虛擬交換器」App可以檢視當前2組2.5GbE的使用狀況,可設定 Port Trunking 網路聚合,讓頻寬累計成5Gbps!


「網路與虛擬交換器」App還可以檢視實體網路卡與虛擬交換器、虛擬介面卡的分配狀態,並可視需求來進行調配


搭配雙2.5GbE有線網路的聚合之後,可以發揮出加乘的傳輸效能,根據官方的數據顯示,當NAS加裝SSD之後,在單2.5GbE環境以Windows傳輸檔案時,上傳與下載速度可達到289 / 285MB/s,若以雙2.5GbE網路加乘之下,可突破到535 / 590MB/s,要是加裝10GbE網路卡的話,上傳與下載速度更可達到397 / 686MB/s。比起傳統NAS搭配1GbE網路時最多僅提供到120MB/s的傳輸速度來說,可以快到5~6倍,可減少大檔案的等待時間,提升工作效率。

搭配HDMI埠,NAS就是多媒體影音播放機,或輕文書電腦

一般NAS都是透過網路來存取,但TS-453D有提供一組HDMI 2.0埠,連到4K螢幕之後,只要再連接網路線、鍵盤、滑鼠,即可從HD Station或Linux Station的操作環境擇一啟用。前者類似電視盒的介面,讓用戶可以輕鬆透過鍵鼠或遙控器(選購配備)來操控,或是選擇後者變成桌上型電腦一樣,透過鍵鼠來處理文書或其他桌面應用,就像是使用一般Linux電腦一樣。若不外接螢幕,一樣也是可以透過QTS內建的遠端桌面方式,連進該操作介面來使用。

由於支援HDMI輸出,在Control Panel頁面中,可以在HD Station或Linux Station這兩種使用環境下擇一開啟


這是HD Station畫面,透過HDMI螢幕輸出,讓使用者能直接透過鍵盤、搖桿或遙控器(選購配備)來操控NAS以執行各式多媒體相關應用程式,包括上網、開簡易文件、照片、音樂、4K影片,甚或視訊監控類軟體,並以原生方式(有開啟硬體加速)來播放,畫面更流暢


若關閉HD Station改使用Linux Station的話,可以先選擇要哪個版本的套件,目前支援Ubuntu 16.04與18.04等版本


此時可以透過NAS的HDMI埠輸出至外接螢幕,即可看到Linux作業系統環境,將鍵盤與滑鼠接上NAS,即可當成一台Linux電腦來使用,要執行各式App都能以原生速度執行 (繪圖函式採用UHD Graphics 600原生模式)


若沒外接螢幕,使用者也可透過遠端桌面方式,直接連到這台Linux虛擬機器 (此時繪圖函式為LLVMpipe,會稍微慢一點)


虛擬應用大爆發,一機抵多機,輕模擬或一般模擬全面啟動

QTS裡面的App中,最厲害的就是內建Container Station與Virtualization Station應用程式,前者為輕模擬,可安裝多個Docker或是LXC等軟體容器或輕虛擬機,以執行不同的應用服務。例如程式設計師想要測試一個小網站,便可執行一個提供Apache Server的Docker或LXC,即可在企業內部網路測試使用。Docker是輕量App級模擬環境,而LXC可提供更完整的Linux OS環境,甚至賦予進入圖形環境來執行各式GUI為主的App。

再來看看NAS提供的Container Station,屬於輕度虛擬工具,可從官方提供的各式LXC或Docker來執行輕度虛擬機,以增加更多功能與應用


Container Station的Docker和LXC輕度虛擬機總覽,可看到其執行與佔用的資源情況


執行一款Docker或LXC後,即可透過主控台來連入該輕度虛擬機,以便進行各種設定或應用


該LXC亦提供圖形化環境,讓使用者在NAS裡面輕鬆建立多款虛擬機來做更深入的應用


至於Virtualization Station則是完整虛擬機應用,可用來執行完整作業系統環境,例如可以下載網路上的免費虛擬機,或是匯入您的虛擬機,亦可自己建立一組虛擬機,來進行App執行或測試目的。用戶可安裝各式作業系統(例如Windows 10),不過考量NAS的CPU效能比較入門,因此比較不建議安裝太過於消耗系統資源的作業系統,雖然可以使用,但速度比較慢。且若要執行多個虛擬機,建議將NAS擴充到8GB的記憶體會運作比較流暢。

除了輕度模擬之外,NAS也提供Virtualization Station 3硬體級模擬,並提供虛擬機市集讓用戶下載使用


此為虛擬機總覽,用戶可以將下載回來的虛擬機放在NAS下直接開啟執行,並檢視執行情況與佔用資源


使用者可以透過內建的VNC服務,來遠端連入該虛擬機,以進行各式應用


當然用戶也可以自己建立一台虛擬機,來安裝自己的作業系統,例如圖中的Windows 10


擴充彈性高,且應用超豐富,中小企業必備儲存利器

整體而言,QNAP TS-453D採用方正搭配圓弧造型,以及壓克力飾板,打造出科技時尚感,在規格上提供了雙2.5GbE網路聚合能力,讓網路速度再往上飆升。再搭配具有PCI插槽的擴充能力,可升級網路或SSD插槽,讓用戶可透過SSD快取來加速資料存取效能。而其QTS作業系統以親和的使用介面,搭配超豐富的軟體應用,讓中小企業可以根據公司的使用環境,來輕鬆建構儲存與備份私有雲,同時結合公有雲的資源來打造絕佳混合雲的應用環境,為企業在巨量資料儲存、安全定期備份、網路服務應用等領域,打造出絕佳的應用服務。

此外,透過TS-453D所提供的HDMI視訊輸出能力,讓企業可以輕鬆打造出多媒體會議室或視訊監控應用,無須另購其他裝置便可存取大量的資源。再來就是虛擬應用環境方面,也能輕鬆根據企業的發展,來增添各式服務框架,來達到更多應用彈性,值得中小企業們考慮添購。至於要買4GB版本的TS-453D-4G,或是8GB版本的TS-453D-8G呢?由於價差達NT$2000,而這台NAS本身就採用可自行加裝記憶體的設計,加上目前4GB SO-DIMM DDR4-2400非常便宜,因此可以考慮前者即可,甚至可以買更高容量記憶體來擴充容量,讓NAS可以同時執行更多App應用,運作也更流暢喔!

整體來說,QNAP TS-453D NAS採用方正搭配圓弧造型,搭配雙2.5GbE網路,更提供M.2 SSD快取功能,以及HDMI輸出能力,並賦予豐富的App應用,讓NAS可以更快速存取、更彈性擴充,添加更多服務,值得中小企業採購


廠商資料:
廠商名稱:QNAP - 威聯通科技股份有限公司
廠商電話:02-2641-2000
廠商網址:http://www.qnap.com
市場行情:14,999元
