華碩ROG Crosshair VIII Formula主機板應用大作戰,組裝更親和,賦予頂級水冷、超頻、燈效新體驗!
文.圖/Johan 2019-09-25 14:00:43
當今主機板百百款,不管是入門級、主流級、高階級,或是電競級,每種主機板都有其主打的市場用戶。然而在當今電腦效能越來越強、風冷散熱所帶來的噪音也越來越大的情況,這時也有主機板廠商與水冷散熱方案業者合作,打造出整合式散熱方案,推出頂級的水冷主機板,同樣具備電競元素,但在散熱方案則可搭配整合式散熱模組,以幫助玩家組裝出兼具效能、燈效,以及水冷所帶來的安靜環境的超強電競主機,讓您的電腦就是與眾不同!
那麼水冷散熱方案的話,就比較沒這種問題,水冷散熱方式是透過水來快速吸走發熱元件(例如CPU)上的熱,並透過幫浦來帶動冷熱液體的內部循環,再透過其風扇將熱帶走,由於水冷的風扇不需要像純空冷系統那樣高速運轉,便能維持元件在可運作的溫度範圍,讓電腦持續維持高效能運作,同時帶來安靜的使用環境!這也就是水冷的迷人之處。
這次要介紹的,就是華碩最新推出的ROG Crosshair VIII Formula主機板 (簡稱C8F),搭配X570晶片組,是針對AMD最新第三代7奈米Ryzen處理器所量身打造的頂規主機板。此主機板是ROG與EK Water Blocks所合力打造的整合式VRM水冷解決方案,能控制並發揮出AMD Ryzen處理器的強大威力。

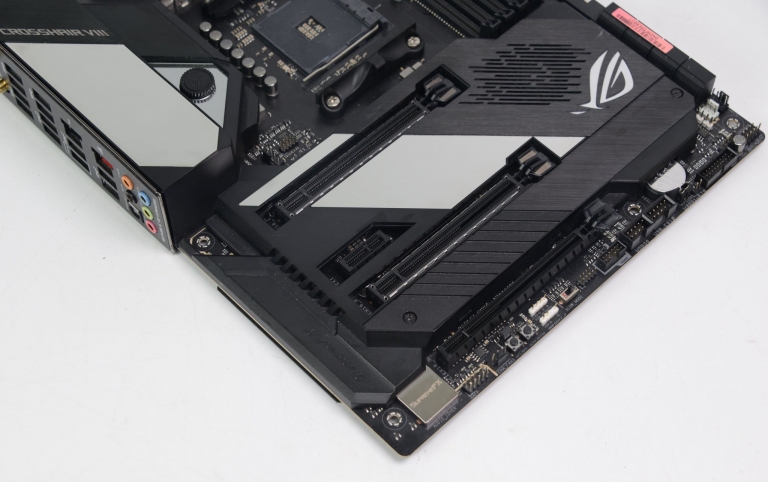

在外型方面,C8F同樣加入濃厚的電競元素,以黑色搭配銀色鏡面設計,再加上酷炫且強韌的散熱盔甲,其ABS散熱頂蓋能賦予堅韌的熱塑性,讓電腦保持整潔,同時又提升整體的獨特低調風格。此外,該主機板底部也不馬虎,採用堅固的鋼製背板設計,其以鋼製、電鍍鋅和冷軋鋼捲構造強化主機板結構以防止其彎曲,並同樣以主機板的黑色來做搭配,讓整張主機板從頭到尾看起來就是非常強勁。
再來就是為了呼應水冷主題,C8F內建燈光投射「降雨」設計,與主機板上的鏡面形成對比,並以ROG標誌來點綴,讓主機板也能非常有主題性,且其低調又時尚的設計,亦能展現出玩家們的獨特品味!
在用料方面,華碩全系列X570主機板,都採用至少6層板設計,而這款C8F則是高達8層板,除了能夠提供更乾淨的電源傳遞訊號,在散熱幫助上更有明顯的提升,因此也能讓CPU、記憶體的超頻上更容易成功。從下圖可以看出,以Ryzen 3000 16核處理器為例,搭配華碩的6層板時,其一般運作溫度可以比坊間4層板還要低30℃以上,超頻時更可降低個50℃以上。因此以C8F這種8層板的設計,絕對比6層板擁有更佳的散熱與穩定度。
在散熱盔甲設計方面,由於X570 晶片組支援PCIe 4.0規範,其具備PCIe 3.0兩倍的頻寬,因此在運作時也會產生出較多的廢熱,而這次C8F採用的是主動式散熱解決方案,其在X570晶片組上配置了一顆Delta客製化的小風扇,具備6萬小時(相當於6.8年)以上的運作壽命,搭配其特殊設計的風道,以及特殊的散熱鰭片,可增加散熱表面積,同時幫助風扇能快速將散熱鰭片上的廢熱快速吹走,讓X570晶片組與M.2 SSD不會因為過熱而降速,達到全時高效能運作。
至於溫度感測設計方面,C8F內建差動感測電路,能提供準確的電壓監控。以往主機板大多是從不理想的位置來分接單端感測,導致饋送到CPU的實際電壓,跟回報給軟體的值很大的落差,造成數據不準確。而C8F的差動感測電路,能提供更精準的數值反饋,讓玩家們更能準確地追蹤電壓、簡化超頻和微調。

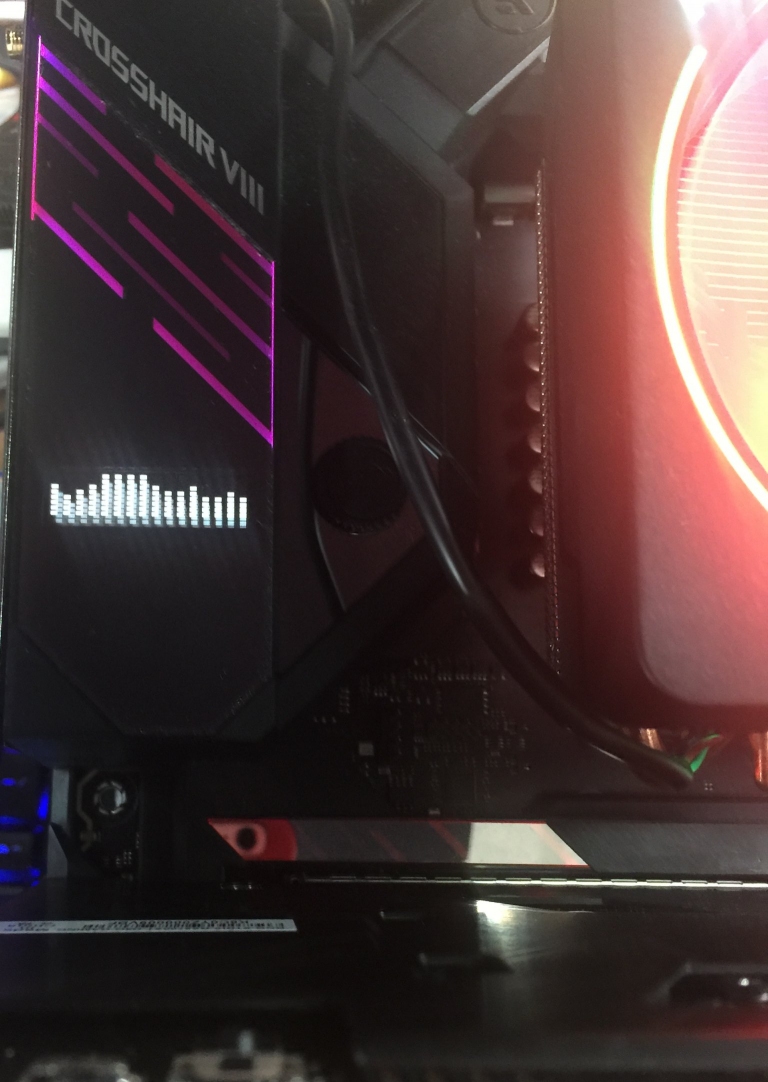

在I/O擋板區上面鏡面區,有配置一個1.3吋的LiveDash OLED,可顯示電源狀態和CPU、記憶體、顯示卡或啟動裝置的狀態與潛在問題,讓玩家輕鬆排解各式狀況。更可透過LiveDash公用程式來設定與客製化OLED面板,以展現出個人風格。
在CPU方面,可支援全系列Ryzen處理器,包括第一代Ryzen 1000、第二代Ryzen 2000、第三代Ryzen 3000處理器;若要安裝G系列的Ryzen 2000G或3000G的話,則需要額外安裝顯示卡,以提供顯示功能。記憶體插槽共有4組,可安裝高達128GB(單支32GB)的容量,時脈則可支援到高達 DDR4-4600+ (OC)的超頻實力,搭配華碩獨家的D.O.C.P. (Direct OverClock Profile,即AMD版的XMP記憶體超頻設定檔),即可一鍵超頻,將記憶體的效能設定在高效能運作狀態,以提升整體系統效能。
在儲存裝置連接能力方面,主機板內建8組SATA 6Gbps插槽,以及M.2 2280與M.2 22110插槽各一。其中,M.2 SSD可以做 RAID,甚至可以跟SATA SSD做RAID。又或者可以搭配AMD的StoreMI來當成快取加速碟,以加速磁碟存取速度。
在USB方面,提供4組USB 3.2 Gen 1埠 (藍色),以及高達7組USB 3.2 Gen 2埠(紅色)與1組USB 3.2 Gen 2 Type-C埠,要是不夠用的話,主機板上也內建一組USB 3.2 Gen.2與USB 2.0的內插頭,可連接到前面板,額外提供4組USB 3.2 Gen.1埠、1組USB 3.2 Gen.1埠,以及4組USB 2.0埠,讓玩家可以盡情連接各項USB裝置。至於機殼前面版的重置鈕、電源鈕,以及HDD燈號指示燈的連接線部份,透過其Q-Connector即可輕鬆區分所有前面板的纜線,讓安裝上更加容易。
在主機板晶片組的散熱設計方面,則是配置了造型鋼鐵裝甲,採一體式造型,包辦了整個M.2插槽與晶片組區,在X570晶片組上方配置了一組小型風扇,以快速將這些發熱源的廢熱帶走。因此就算您安裝了無散熱片的M.2 SSD,其設計能夠將SSD上的熱源快速帶走,讓資料存取不降速。
至於網路方面,除了內建Intel I211AT GbE有線網路外,C8F另提供Aquantia AQC-111 5GbE晶片,提供5倍的傳輸效能,且只要使用一般CAT 5e的網路線即可。至於在無線網路方面,則直接內建Intel Wi-Fi 6 AX200晶片,搭配隨附2T2R天線,其2.4GHz頻段提供574Mbps的傳輸速度,而5GHz (160Hz)頻段則提供到高達2.4Gbps的最大速度,同時也支援藍牙5.0標準。
為發掘C8F的多元應用特色,本文將針對應用方面進行介紹,包括散熱方面、超頻方面、燈效方面,以及其他特殊功能,皆會一一介紹。至於C8F的開箱與評測細節,請參考「鏡面OLED螢幕搭水冷散熱、ASUS ROG Crosshair VIII Formula主機板開箱實測」一文。

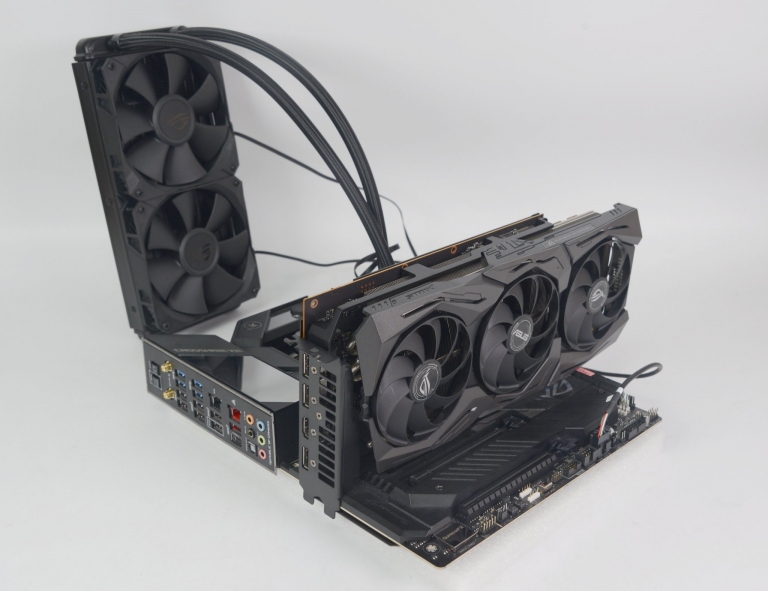

為實際測試安裝方便度,這次我們選擇了ROG Ryuo 240一體式CPU水冷散熱器來進行示範,這款ROG Ryuo 240搭載了1.77吋全彩LiveDash OLED,並具備Aura Sync RGB燈效及2組ROG 240mm散熱風扇。外型採用NCVM塗層泵蓋,以及強化套管,不僅美觀也更加耐用,加上能與ROG系列主機板完美搭配,通吃Intel與AMD平台,因此適合拿來當超頻專用水冷散熱器。
以下就為ROG Ryuo 240進行簡單開箱!
基本上,一體式CPU水冷散熱器的安裝方式非常簡單,除了上述的安裝步驟之外,在裝入機殼時,只要再將散熱排固定在機殼上方即可。
Ai Suite 3軟體的Auto Tuning功能,適用於ROG全系列主機板,其會發揮出TPU、Fan Xpert 4、DIGI+ Power Control等特色,並搭配Turbo App (可以設定哪些應用程式在高速下運作),搭配EPU亦可算出CPU功耗與節省的功耗,讓您的電腦能在最佳的運作時脈下,同時兼顧系統穩定,以及能源達到最佳利用率,值得玩家們第一次安裝好電腦時,來為系統進行自動優化。當然,若自動超頻過程若是當機、開機不成功或是導致系統不穩的話,電腦會在下次開機時自動恢復到先前的時脈狀態,讓使用者不用擔心電腦會搞壞。
以上就是ASUS Ai Suite 3軟體集裡面的自動超頻功能,可幫助初學玩家們自動提升效能的應用之一。此外該軟體還有不少好用功能,包含系統資訊檢視、自動更新,還有PC Cleaner可以掃描Windows的垃圾檔案並清除掉,以騰出更多硬碟可使用空間來裝更多遊戲!這些都值得玩家們試試!

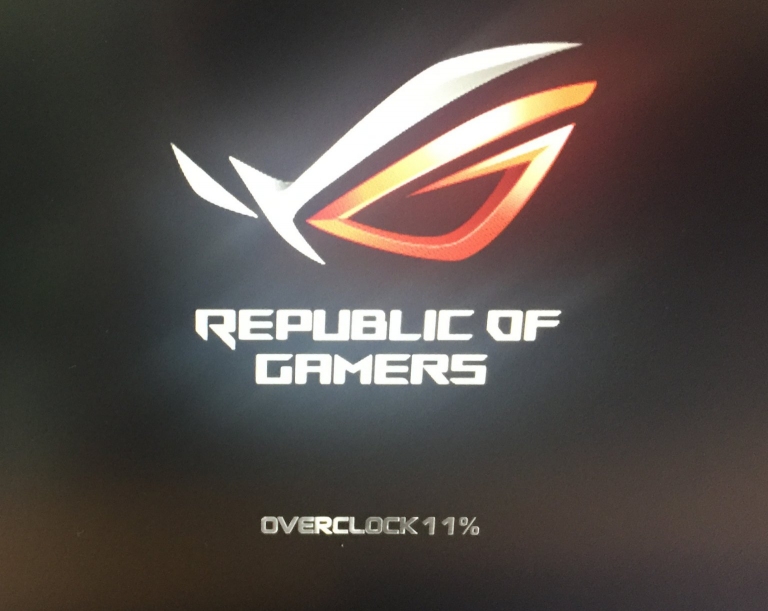

在Ez Mode下,按下F11鈕即可進入Ez Tuning Wizard (調校精靈),該功能可以針對不同使用情境、散熱系統,來進行系超頻幅度評估,以調整成多少%的系統超頻。這部份主要是參考您所使用的散熱系統來做決定的。其提供盒裝風扇、塔扇、水冷等選項,可以超頻CPU約5%、8%、11%的幅度,DRAM則是固定3%的幅度,此功能讓不太懂超頻的玩家,也能根據所使用的散熱系統來進行系統微幅超頻。

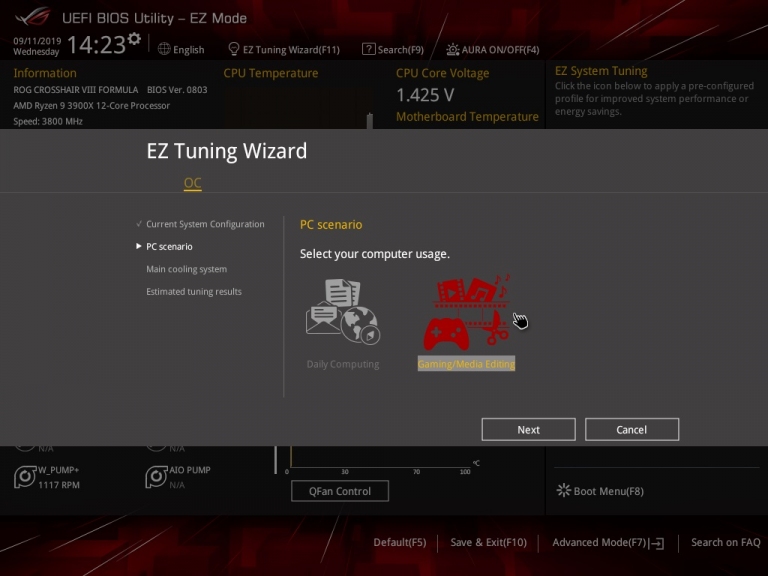

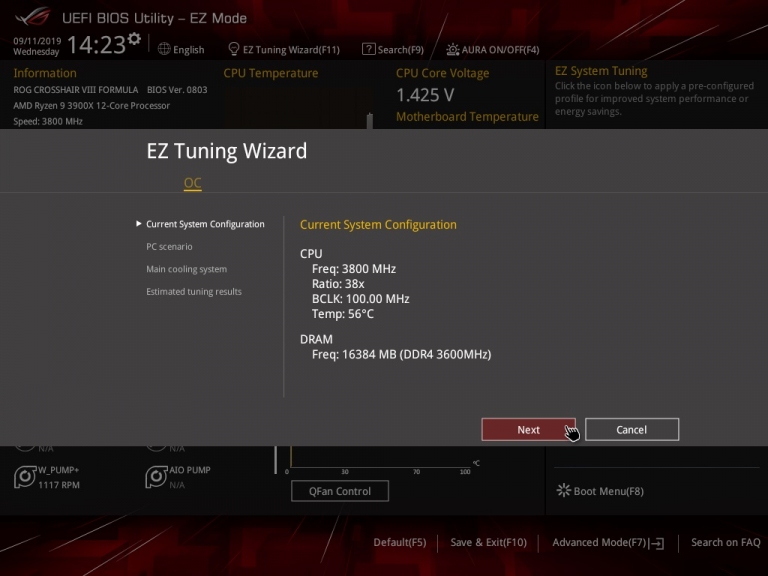

以下就透過一步一步的介紹,來說明Ez Mode調校精靈的超頻使用方法。

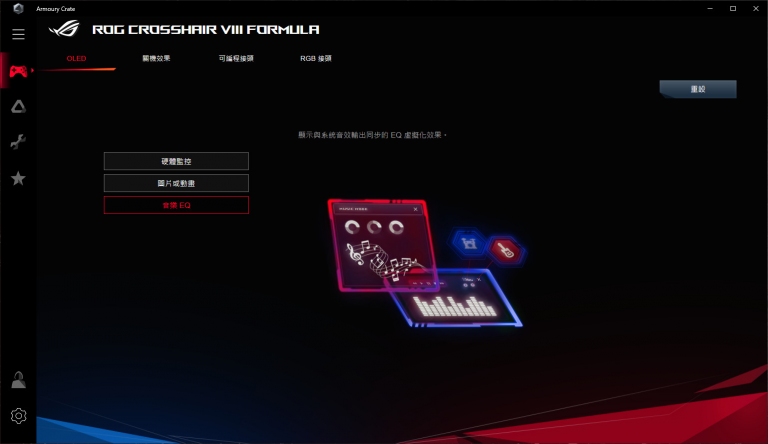

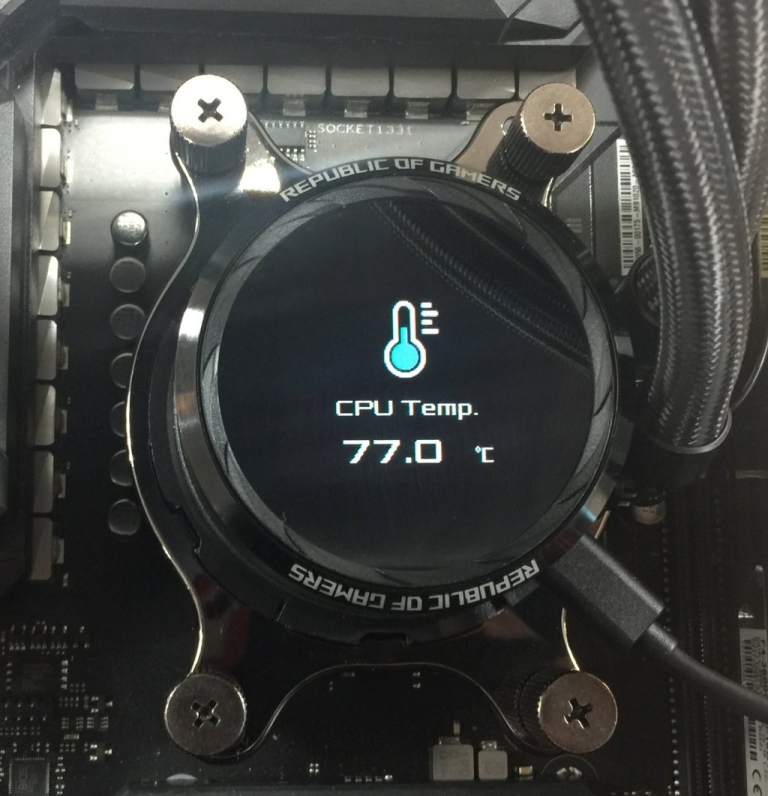

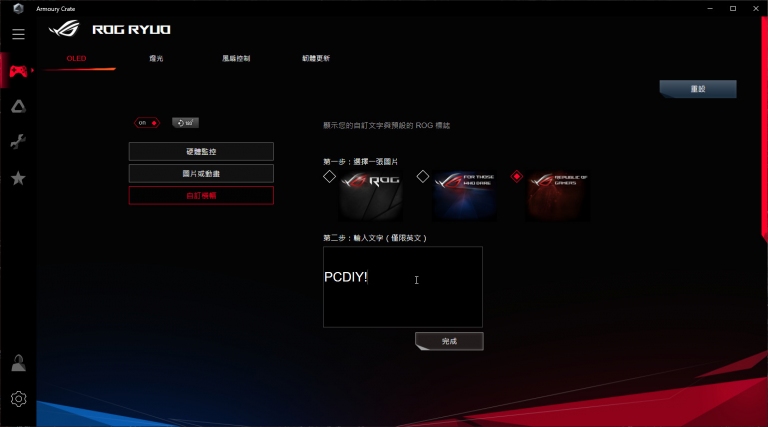

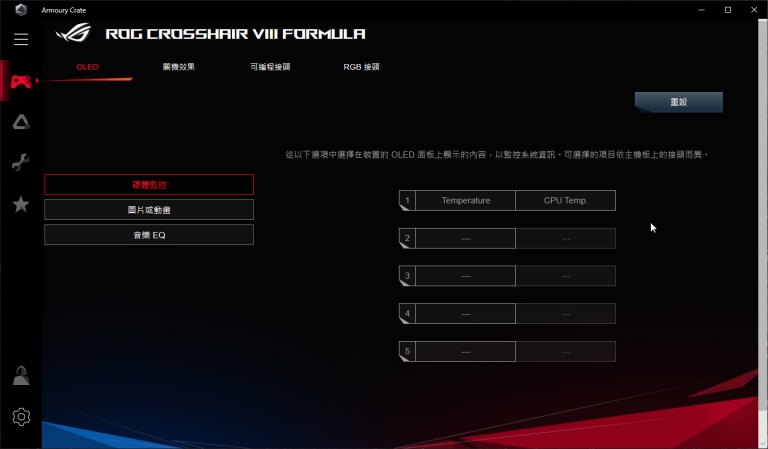

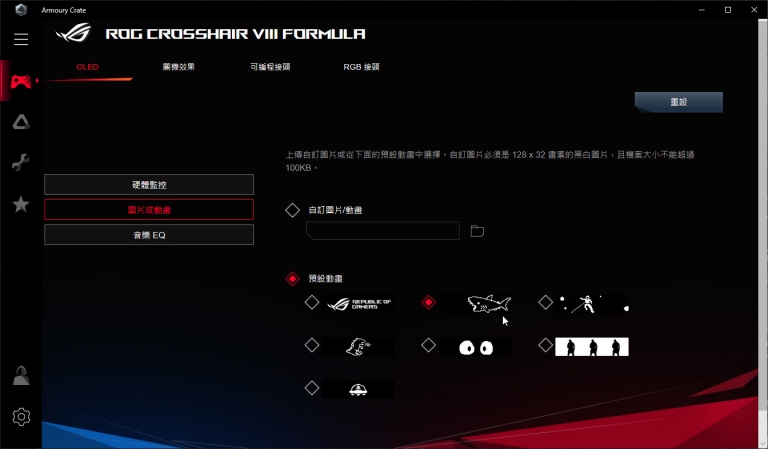

以下就簡單介紹LiveDash OLED的應用。
● RAMCache III:此工具就是透過劃分出部份系統記憶體,來當成HDD、SSD (SATA或M.2 NVMe)、USB儲存裝置的快取記憶體,當系統在做密集性的讀寫時,便可先記憶體取出或寫入,加快整個系統的存取效率。尤其繁複存取的應用程式、遊戲或資料,RAMCache加速效果會更加明顯。
● GameFirst V:此為ROG的獨有工具,為網路流量和連線做到最佳化。軟體提供視覺化的介面,玩家可以透過將遊戲或重要應用程式的網路存取權提升到最高,以便在多個程式同時存取網路時,得到更快速且無延遲的線上遊戲體驗。除有線外,此軟體也能選擇最佳的Wi-Fi通道,以提高穩定性和減少干擾,同時可監控佔用頻寬的應用程式
● 更沉浸的音效品質:主機板內建SupremeFX S1220編解碼器,再搭配Sonic Studio III與 Sonic Studio Virtual Mixer軟體,可輸出專業高品質的音訊檔案。Sonic Studio支援HRTF (頭部相關傳輸功能)相關的真實方位音效,搭配耳機即可投放出沉浸式的聽覺環境,並可根據個人喜好或耳機特性來定製其聲學,以便讓玩家們在遊戲中更能輕鬆聽聲辨位,並及時做好反擊以贏得勝利!此外,全新Sonic Studio Link鈕只要按一下,即可將Sonic Studio音效效果套用到所有播放裝置上,以享有絕美音效。至於Sonic Radar III「看聲辨位」功能也同樣支援!
在其他工具方面,值得一提的是ASUS光碟內,還附有防毒軟體,提供完整一年份,因此千萬別忘了拿來安裝喔!而在AMD主機板所提供的軟體方面,除了必要的驅動程式之外,其提供的StoreMI軟體,可以將快速儲存裝置(如高速SSD)規劃成快取碟,搭配其他高容量儲存(如慢速HDD)時,可以加快其載入或寫入效率,讓遊戲能更快載入。此軟體跟上述RAMCache III功能類似,只是這套是改在儲存裝置上劃分。另外像是RAIDXpert2工具,即可針對NVMe SSD或SATA SSD來劃分出RAID磁碟陣列,讓硬碟存取效能與安全性同時提升!這些工具都值得玩家們親自測試!
此外,C8F擁有各種DIY Friendly的設計,包含水冷、超頻、燈效、各式有用工具,都採用親和性設計,提供容易組裝、容易超頻的特色,再加上高度的燈效同步與客製化能力,讓使用者在組裝高階頂級電競桌機時,不僅能夠釋放出電腦的高效能,同時也能展現玩家們的獨特電競風格。
整體而言,ROG Crosshair VIII Formula 擁有卓越的散熱效能,搭配玩家導向的多種功能,是玩家們在組裝新世代高效能電競電腦的完美選擇。
廠商電話:0800-093-456
廠商網址:www.asus.com

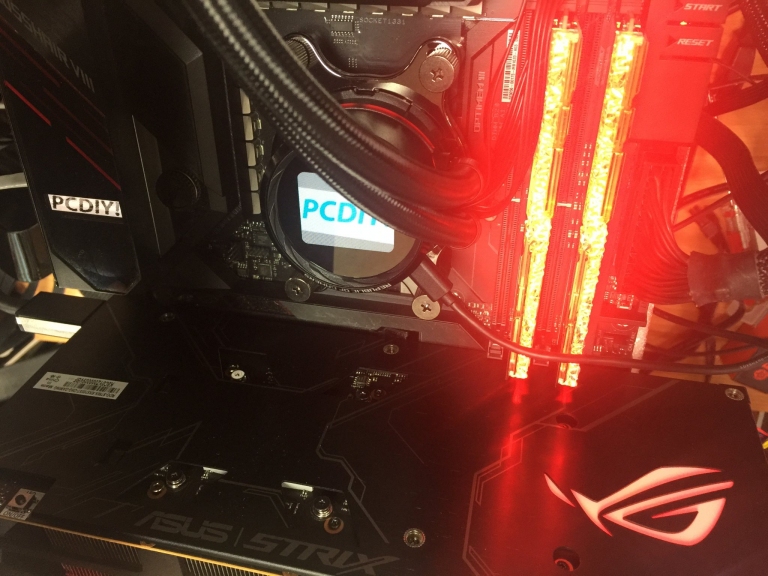

華碩ROG Crosshair VIII Formula,是您晉級水冷電腦的絕佳平台,圖所搭配的是ROG STRIX RX5700XT O8G Gaming顯示卡,以及ROG Ryuo 240一體式樣水冷散熱器
主機板第一把交椅,華碩Formula系列,給您靜冷方程式
隨著新一代處理器與顯示卡的效能越來越強,其功耗也越來越高,要電腦要跑得快又穩,散熱上自然不得馬虎。雖說當今最常使用的散熱風扇,只要裝轉速強一點、機殼內多裝幾組,讓其冷熱對流強一些,就可以讓主機內的溫度維持在元件的可運作溫度範圍內,讓電腦持續運作。然而大家可能不曉得的部份,就是散熱風扇其實會積塵,長期使用下來,累積的灰塵可不少,若沒有適時清理,就會影響到風扇正常轉速、造成散熱效率下降,影響到系統整體穩定度。那麼水冷散熱方案的話,就比較沒這種問題,水冷散熱方式是透過水來快速吸走發熱元件(例如CPU)上的熱,並透過幫浦來帶動冷熱液體的內部循環,再透過其風扇將熱帶走,由於水冷的風扇不需要像純空冷系統那樣高速運轉,便能維持元件在可運作的溫度範圍,讓電腦持續維持高效能運作,同時帶來安靜的使用環境!這也就是水冷的迷人之處。

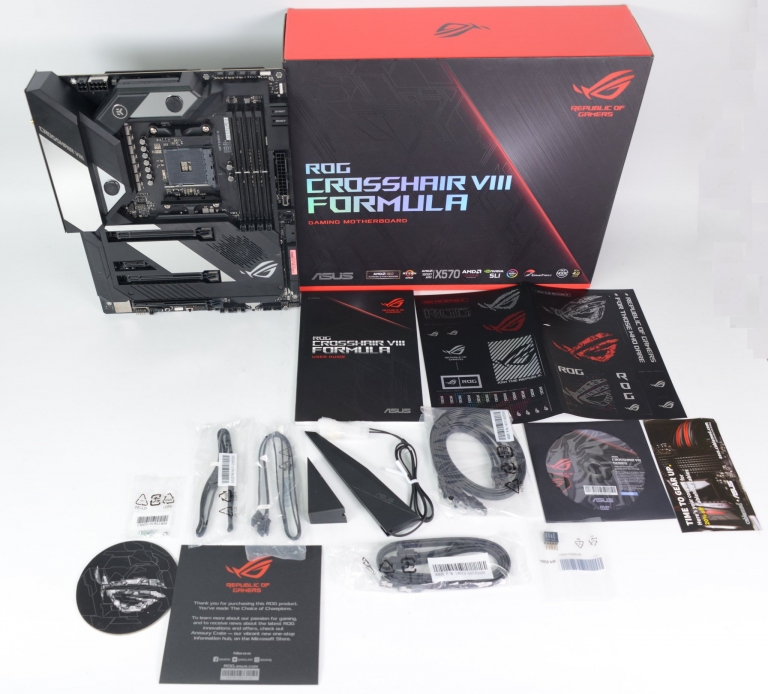

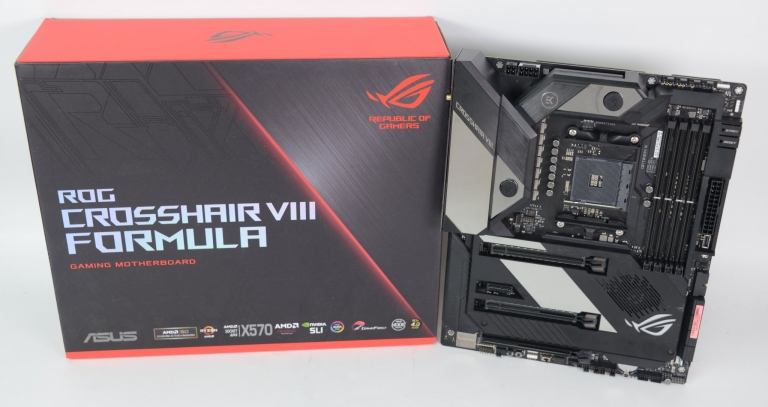

ROG Crosshair VIII Formula主機板配件內容,含:主機板、說明書、信仰貼紙x2、杯墊、光碟、感謝卡、Cablemod優惠券、Q-Connector、SATA排線x4、L型SATA編織排線x2、Wi-Fi天線座、RGB燈條延長線、RGB可定址燈條延長線、M.2螺絲x2

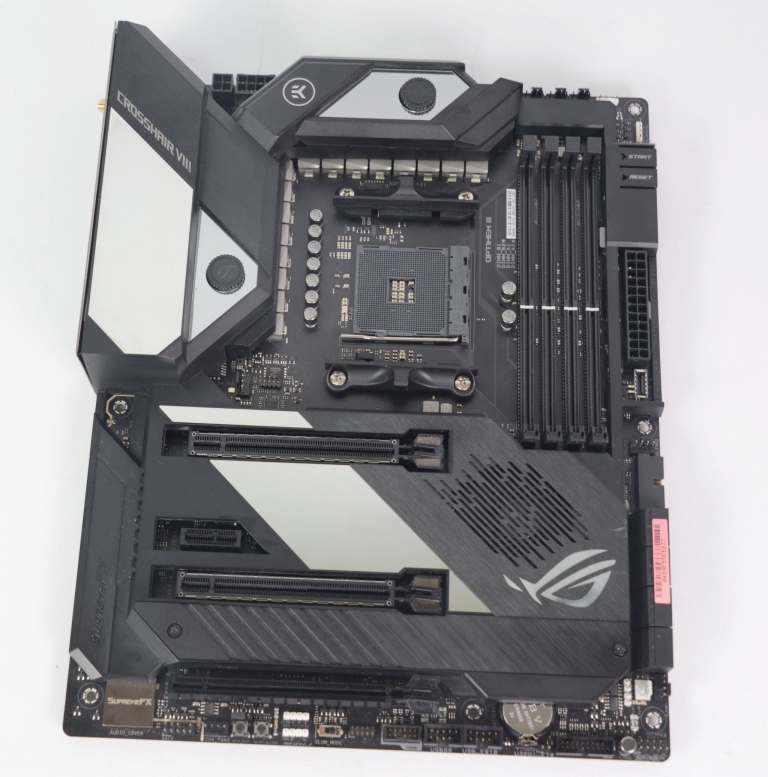

這次要介紹的,就是華碩最新推出的ROG Crosshair VIII Formula主機板 (簡稱C8F),搭配X570晶片組,是針對AMD最新第三代7奈米Ryzen處理器所量身打造的頂規主機板。此主機板是ROG與EK Water Blocks所合力打造的整合式VRM水冷解決方案,能控制並發揮出AMD Ryzen處理器的強大威力。

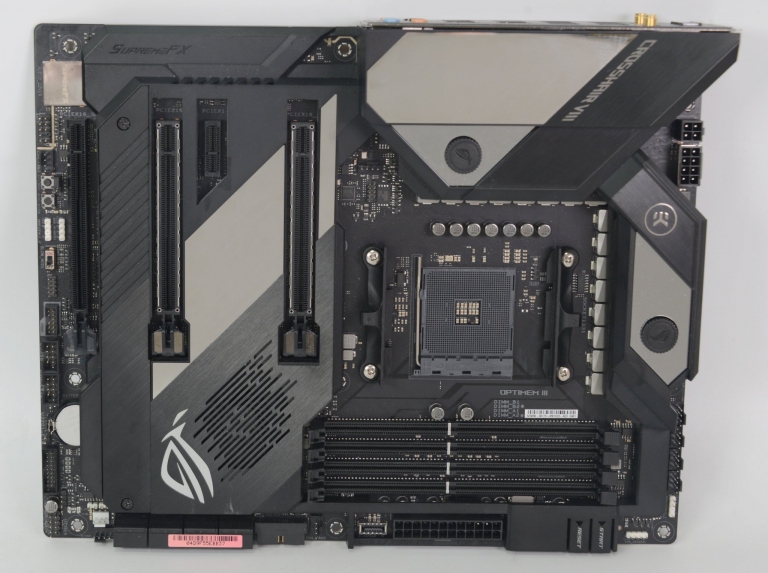

在外型方面,C8F同樣加入濃厚的電競元素,以黑色搭配銀色鏡面設計,再加上酷炫且強韌的散熱盔甲,其ABS散熱頂蓋能賦予堅韌的熱塑性,讓電腦保持整潔,同時又提升整體的獨特低調風格。此外,該主機板底部也不馬虎,採用堅固的鋼製背板設計,其以鋼製、電鍍鋅和冷軋鋼捲構造強化主機板結構以防止其彎曲,並同樣以主機板的黑色來做搭配,讓整張主機板從頭到尾看起來就是非常強勁。
再來就是為了呼應水冷主題,C8F內建燈光投射「降雨」設計,與主機板上的鏡面形成對比,並以ROG標誌來點綴,讓主機板也能非常有主題性,且其低調又時尚的設計,亦能展現出玩家們的獨特品味!

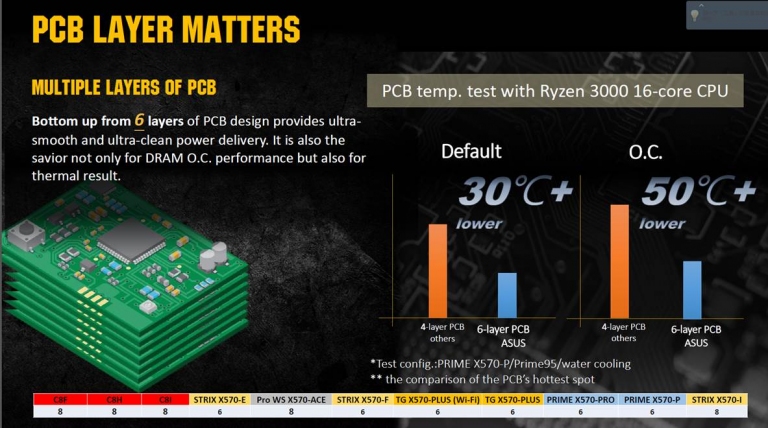

在用料方面,華碩全系列X570主機板,都採用至少6層板設計,而這款C8F則是高達8層板,除了能夠提供更乾淨的電源傳遞訊號,在散熱幫助上更有明顯的提升,因此也能讓CPU、記憶體的超頻上更容易成功。從下圖可以看出,以Ryzen 3000 16核處理器為例,搭配華碩的6層板時,其一般運作溫度可以比坊間4層板還要低30℃以上,超頻時更可降低個50℃以上。因此以C8F這種8層板的設計,絕對比6層板擁有更佳的散熱與穩定度。
在散熱盔甲設計方面,由於X570 晶片組支援PCIe 4.0規範,其具備PCIe 3.0兩倍的頻寬,因此在運作時也會產生出較多的廢熱,而這次C8F採用的是主動式散熱解決方案,其在X570晶片組上配置了一顆Delta客製化的小風扇,具備6萬小時(相當於6.8年)以上的運作壽命,搭配其特殊設計的風道,以及特殊的散熱鰭片,可增加散熱表面積,同時幫助風扇能快速將散熱鰭片上的廢熱快速吹走,讓X570晶片組與M.2 SSD不會因為過熱而降速,達到全時高效能運作。

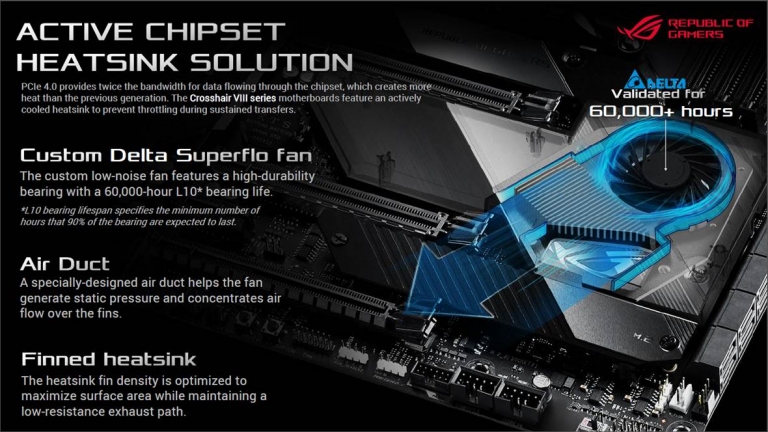

C8F採用主動式散熱方案,在X570晶片組區配置一顆Delta客製化的小風扇,提供長達6萬小時的使用壽命,搭配特殊設計的風道,以及散熱鰭片,可快速將X570晶片組區與M.2 SSD廢熱帶走,以維持全速運作。
主機板的多項友善設計功能,賦予更多應用與想像空間
C8F的主要特色,就是具備多項友善設計功能,尤其是DIY Friendly,在組裝設計上更是強調以親和性的設計,讓玩家們能夠輕鬆安裝所需要的配件。以散熱系統來說,C8F主打的功能就是不僅能支援風冷散熱系統,亦可完整支援水冷散熱系統,主機板上提供一組專屬的PWM/DC連接孔,可安裝一體式水冷散熱器。其CrossChill EK III散熱器亦可外接額外的水冷頭,透過水冷方式來降低VRM區的熱。此外,進水、出水和水流插座,可將狀態資訊直接送至AI Suite公用程式,讓玩家能夠隨時追蹤冷卻液的溫度,以及整個迴路的流率,確保最佳散熱效能。至於溫度感測設計方面,C8F內建差動感測電路,能提供準確的電壓監控。以往主機板大多是從不理想的位置來分接單端感測,導致饋送到CPU的實際電壓,跟回報給軟體的值很大的落差,造成數據不準確。而C8F的差動感測電路,能提供更精準的數值反饋,讓玩家們更能準確地追蹤電壓、簡化超頻和微調。

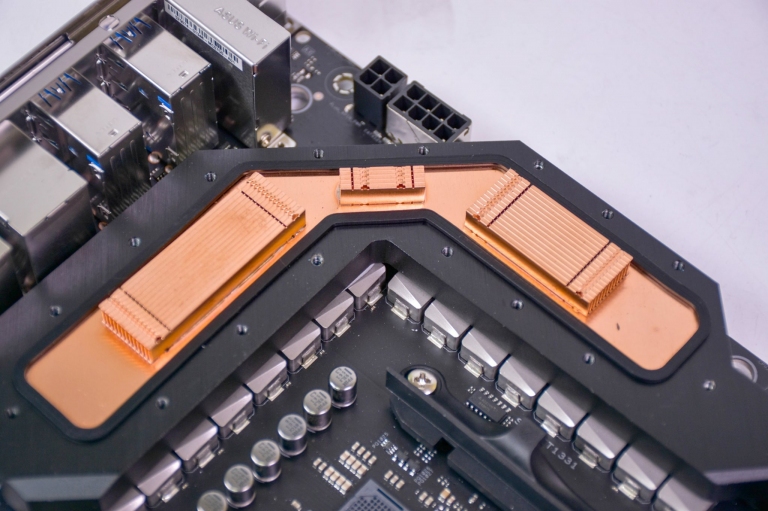

拆下CrossChill EK III水冷散熱系統的最上層,即可看到採用重新設計的散熱通道,搭配內部寬大的銅片,以增加表面積,其專屬的銅製水道,可強化藉由水冷降低VRM與MOSFET溫度高達29.3℃的效率。

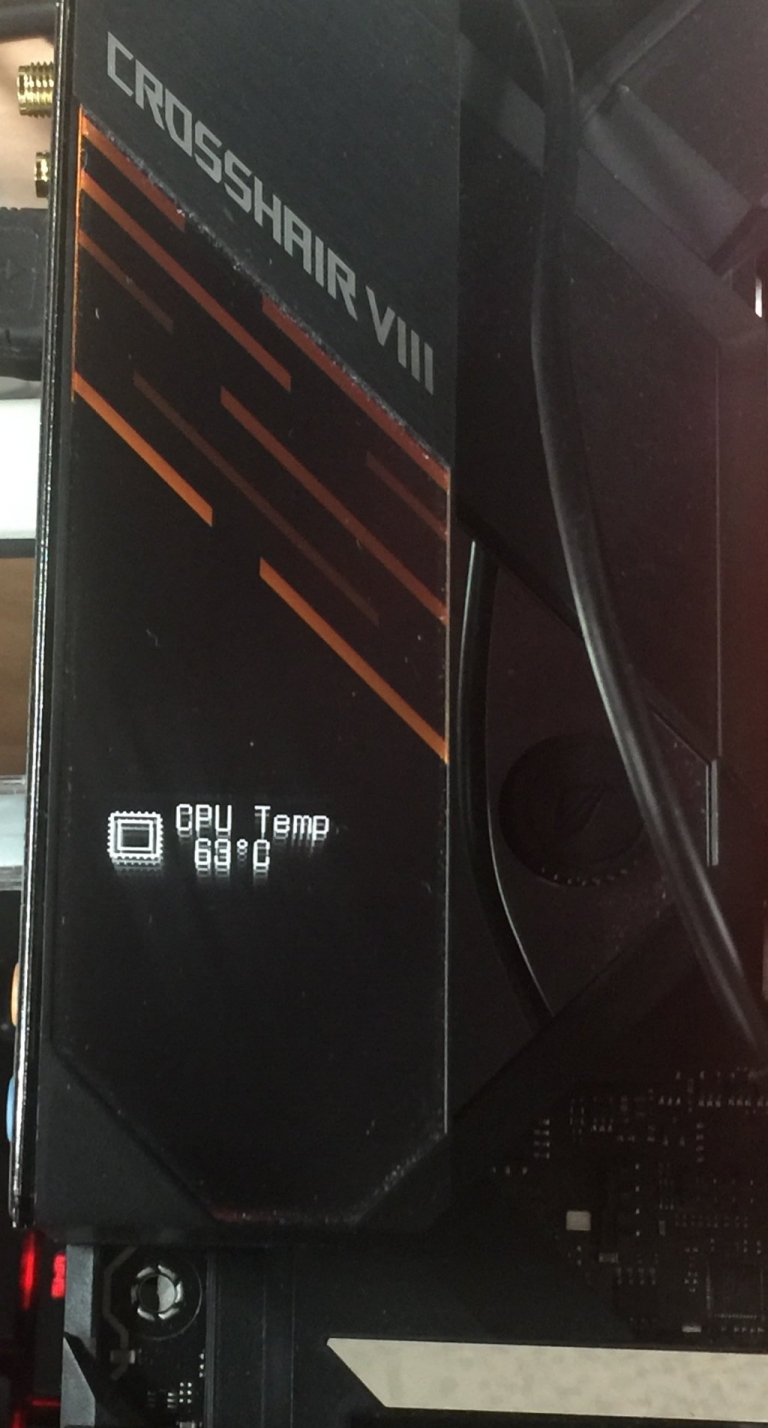

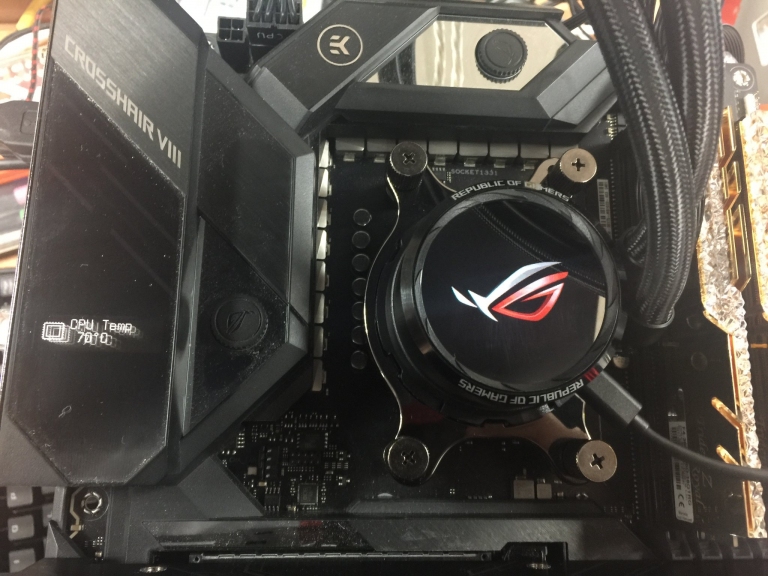

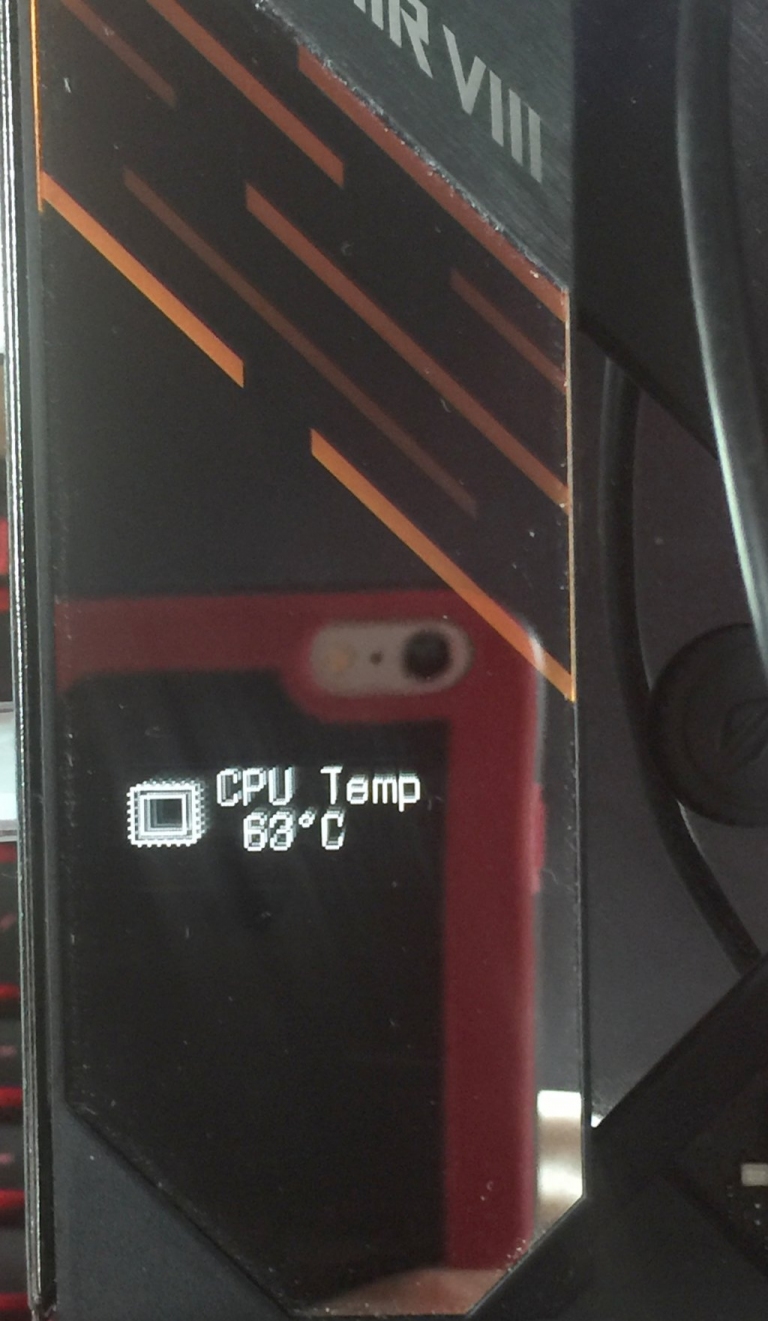

在I/O擋板區上面鏡面區,有配置一個1.3吋的LiveDash OLED,可顯示電源狀態和CPU、記憶體、顯示卡或啟動裝置的狀態與潛在問題,讓玩家輕鬆排解各式狀況。更可透過LiveDash公用程式來設定與客製化OLED面板,以展現出個人風格。
在CPU方面,可支援全系列Ryzen處理器,包括第一代Ryzen 1000、第二代Ryzen 2000、第三代Ryzen 3000處理器;若要安裝G系列的Ryzen 2000G或3000G的話,則需要額外安裝顯示卡,以提供顯示功能。記憶體插槽共有4組,可安裝高達128GB(單支32GB)的容量,時脈則可支援到高達 DDR4-4600+ (OC)的超頻實力,搭配華碩獨家的D.O.C.P. (Direct OverClock Profile,即AMD版的XMP記憶體超頻設定檔),即可一鍵超頻,將記憶體的效能設定在高效能運作狀態,以提升整體系統效能。

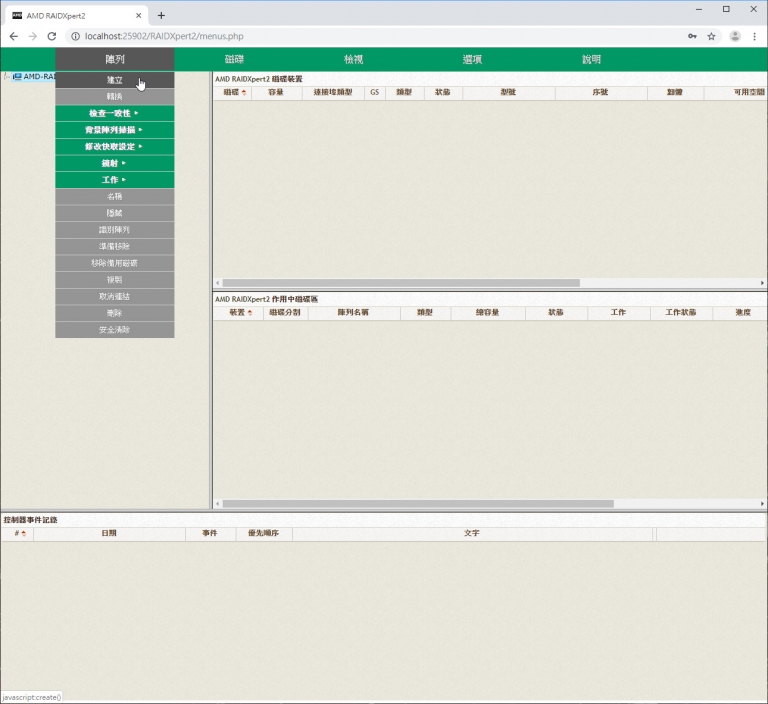

在儲存裝置連接能力方面,主機板內建8組SATA 6Gbps插槽,以及M.2 2280與M.2 22110插槽各一。其中,M.2 SSD可以做 RAID,甚至可以跟SATA SSD做RAID。又或者可以搭配AMD的StoreMI來當成快取加速碟,以加速磁碟存取速度。
在USB方面,提供4組USB 3.2 Gen 1埠 (藍色),以及高達7組USB 3.2 Gen 2埠(紅色)與1組USB 3.2 Gen 2 Type-C埠,要是不夠用的話,主機板上也內建一組USB 3.2 Gen.2與USB 2.0的內插頭,可連接到前面板,額外提供4組USB 3.2 Gen.1埠、1組USB 3.2 Gen.1埠,以及4組USB 2.0埠,讓玩家可以盡情連接各項USB裝置。至於機殼前面版的重置鈕、電源鈕,以及HDD燈號指示燈的連接線部份,透過其Q-Connector即可輕鬆區分所有前面板的纜線,讓安裝上更加容易。

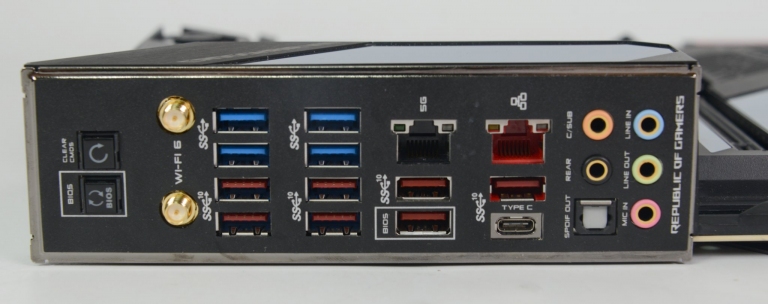

內建I/O擋板,提供各式對外輸出功能,含Clear CMOS和BIOS更新鍵、Wi-Fi 6天線組、多組USB 3.2 Gen 1連接埠(藍色)、多組USB 3.2 Gen 2 Type-A連接埠(紅色)和Type-C,讓玩家充分利用。另還有5Gbps與1Gbps的有線網路,與音效孔
在主機板晶片組的散熱設計方面,則是配置了造型鋼鐵裝甲,採一體式造型,包辦了整個M.2插槽與晶片組區,在X570晶片組上方配置了一組小型風扇,以快速將這些發熱源的廢熱帶走。因此就算您安裝了無散熱片的M.2 SSD,其設計能夠將SSD上的熱源快速帶走,讓資料存取不降速。

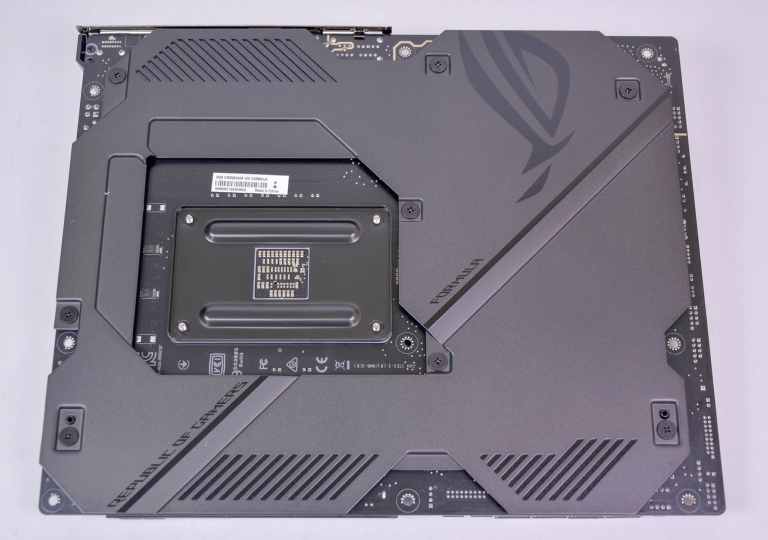

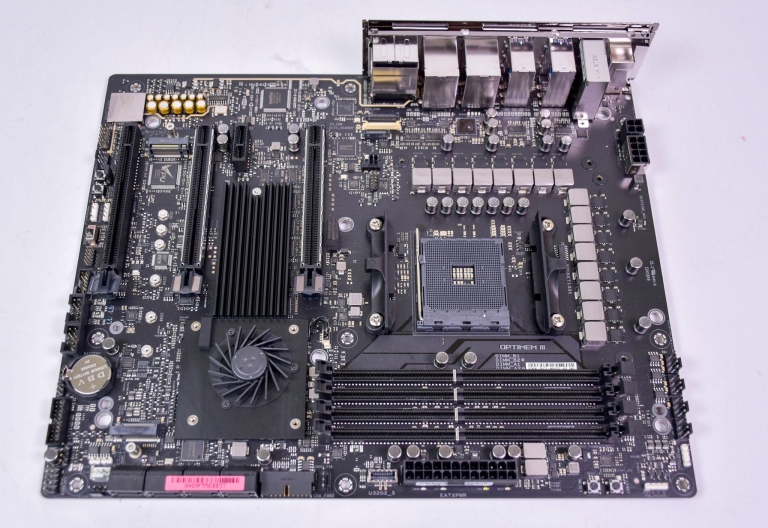

將所有ROG Armor移除後,可以看到CPU附近有16相位相位供電,每個PowlRstage都採用MICROFINE合金電感,搭配10K日製黑色金屬電容,提供穩定輸入輸出。而南橋X570晶片部份,則配置了一組Delta的客製化小風扇,以帶走晶片組與M.2 SSD的廢熱
至於網路方面,除了內建Intel I211AT GbE有線網路外,C8F另提供Aquantia AQC-111 5GbE晶片,提供5倍的傳輸效能,且只要使用一般CAT 5e的網路線即可。至於在無線網路方面,則直接內建Intel Wi-Fi 6 AX200晶片,搭配隨附2T2R天線,其2.4GHz頻段提供574Mbps的傳輸速度,而5GHz (160Hz)頻段則提供到高達2.4Gbps的最大速度,同時也支援藍牙5.0標準。

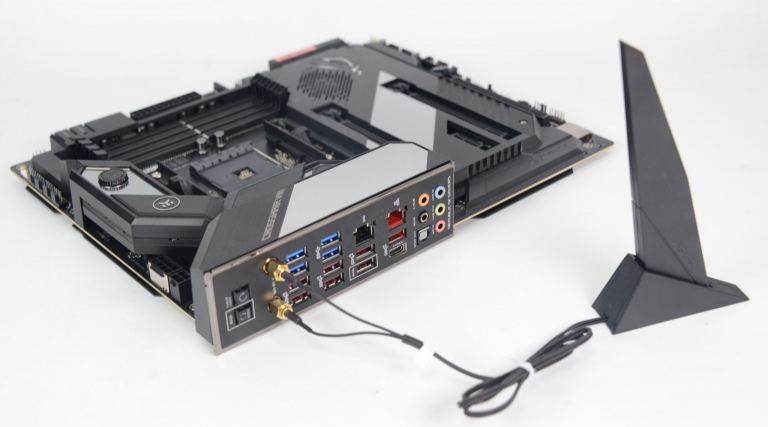

將隨附的造型Wi-Fi天線模組接上去,即可讓電腦以無線網路的方式來連線。若電腦本身已是採用有線方式連線的話,此Wi-Fi 6亦可設定成Wi-Fi AP模式,不僅可成為延伸原先路由器的無線訊號覆蓋率,也能提升傳輸效能,只是無法以Mesh方式連線就是了
為發掘C8F的多元應用特色,本文將針對應用方面進行介紹,包括散熱方面、超頻方面、燈效方面,以及其他特殊功能,皆會一一介紹。至於C8F的開箱與評測細節,請參考「鏡面OLED螢幕搭水冷散熱、ASUS ROG Crosshair VIII Formula主機板開箱實測」一文。
水冷友善設計:散熱器安裝應用,搭配ROG龍王240水冷系統

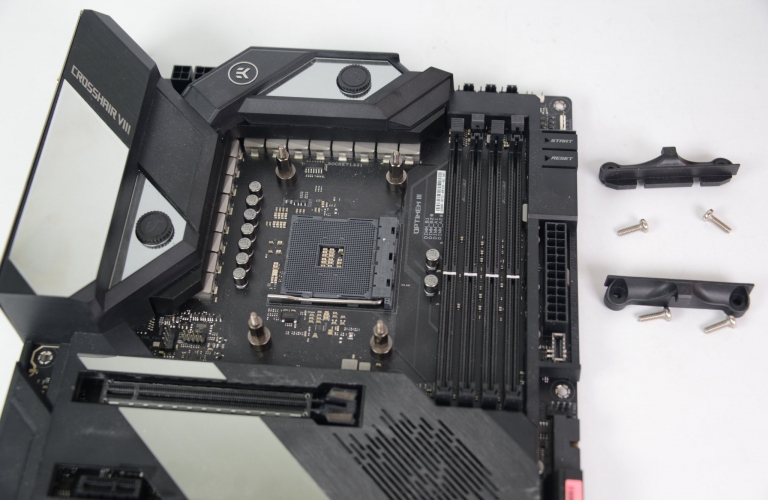

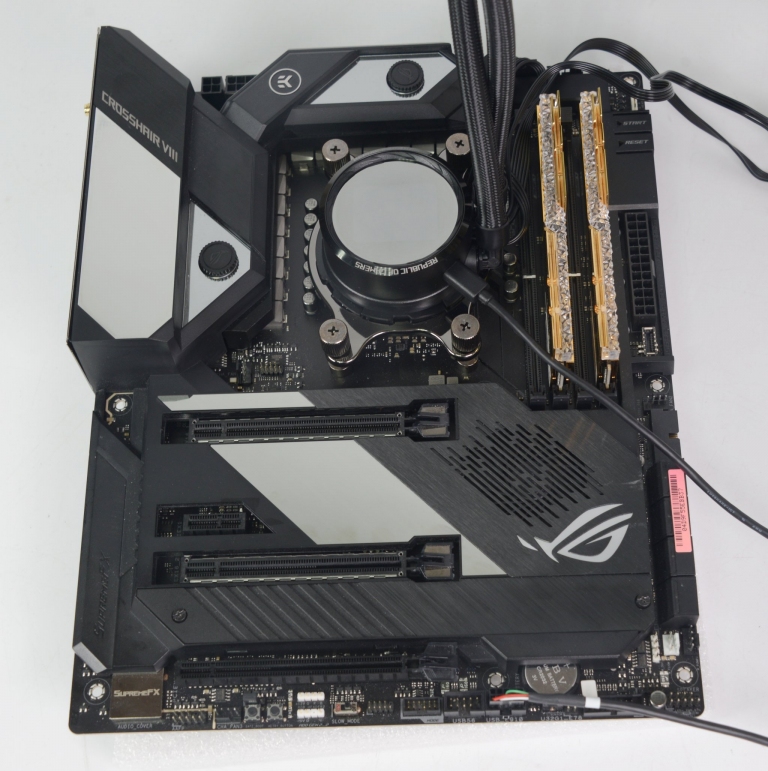

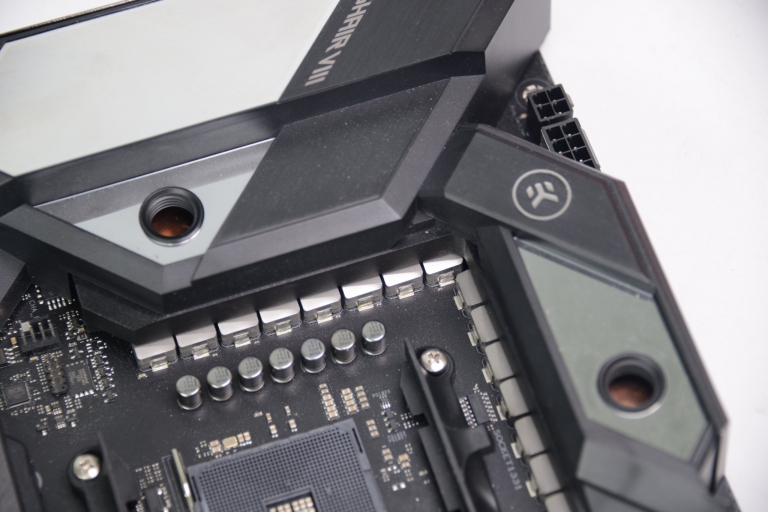

這次C8F主機板的VRM區,採用與EK公司合作的CrossChill EK III模組,其利用空氣和水來散熱,搭配經過重新設計的散熱通道,可配置更寬的銅片,提升其表面積,其銅製水道可快速將MOSFET元件的溫度帶走,降低29.3℃,讓系統持續穩定運作。至於CPU與其他主要發熱元件(如顯示卡),則同樣提供各種Water-Cooling Friendly (水冷散熱友善)的安裝空間與必備的風扇或泵浦的插座,且主機板提供了多重溫度來源、水泵+、4針腳 PWM/DC風扇、智慧防護、ROG水冷散熱區域、AIO Pump等等插座或是監測功能,讓讓玩家們即時監控其運作狀態,以安心的使用各式DIY水冷套件,或是一體式水冷套件。為實際測試安裝方便度,這次我們選擇了ROG Ryuo 240一體式CPU水冷散熱器來進行示範,這款ROG Ryuo 240搭載了1.77吋全彩LiveDash OLED,並具備Aura Sync RGB燈效及2組ROG 240mm散熱風扇。外型採用NCVM塗層泵蓋,以及強化套管,不僅美觀也更加耐用,加上能與ROG系列主機板完美搭配,通吃Intel與AMD平台,因此適合拿來當超頻專用水冷散熱器。

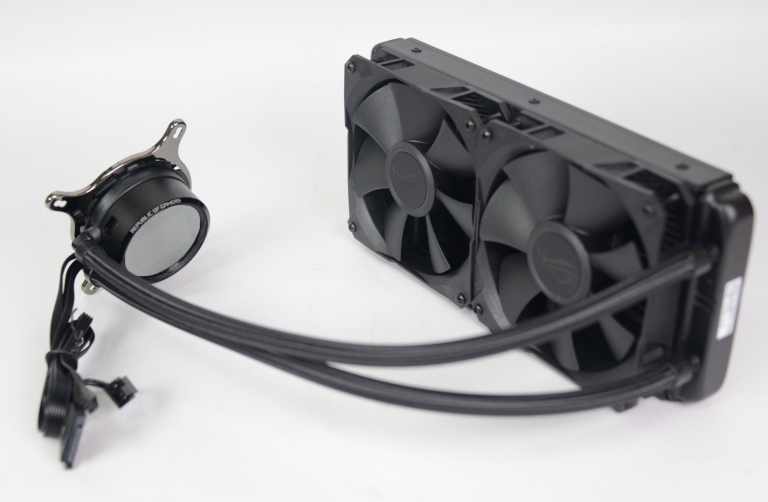

以下就為ROG Ryuo 240進行簡單開箱!

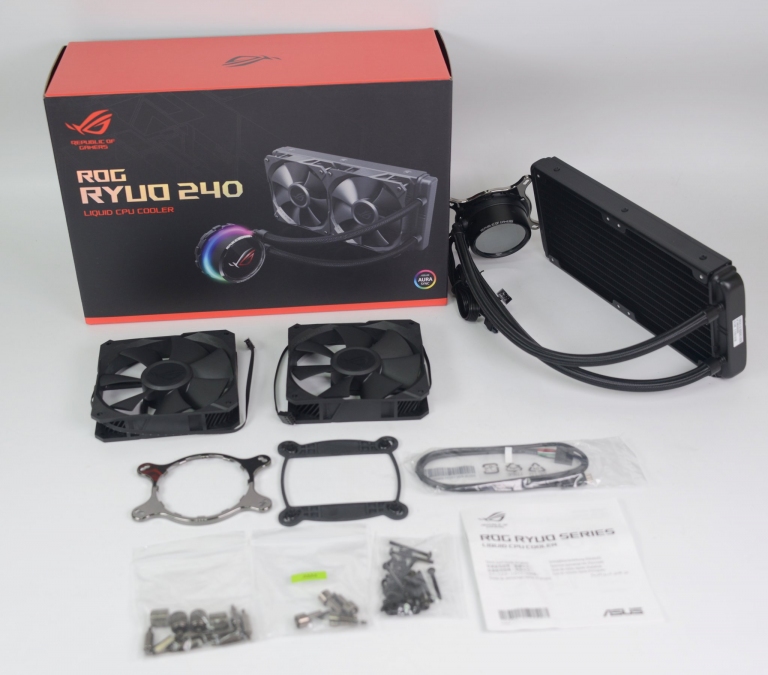

ROG RYUO 240一體式CPU水冷散熱器,包裝裡面含水冷散熱器、2組ROG 240mm風扇、分別針對AMD/Intel CPU專用固定架,以及多種螺絲,LiveDash OLED連接線、安裝說明書

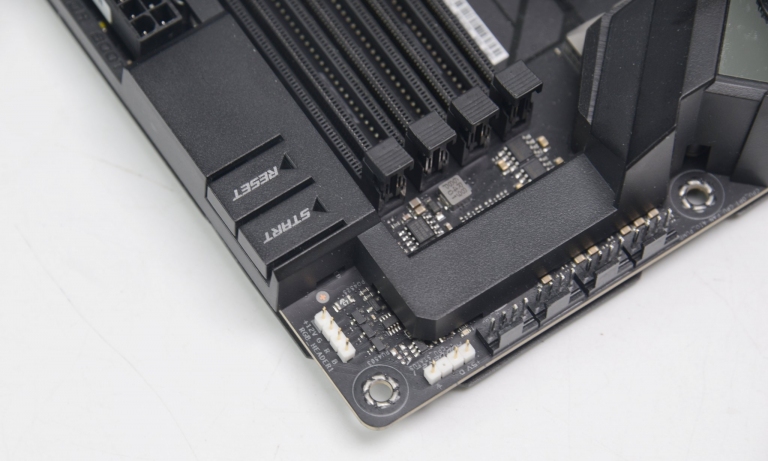

這個角度可以看到主機板上,提供4組4-pin風扇或泵浦的電源插座,以及4-pin RGB燈條插座(RGB_Header)與3-pin RGB可定址燈條插座(Add Gen2_1)各一組。在主機板其他部位也有提供相同的插座,以提供更完善的散熱與燈效需求。此外,Reset鈕部份採用Flexkey設計,可以設定除了Reset (重置)功能之外,也能改成Aura On/Off (燈效開關)、DirectKey (開機直接進BIOS)、Safe Boot (重置並進入BIOS安全模式)等功能,非常有彈性。

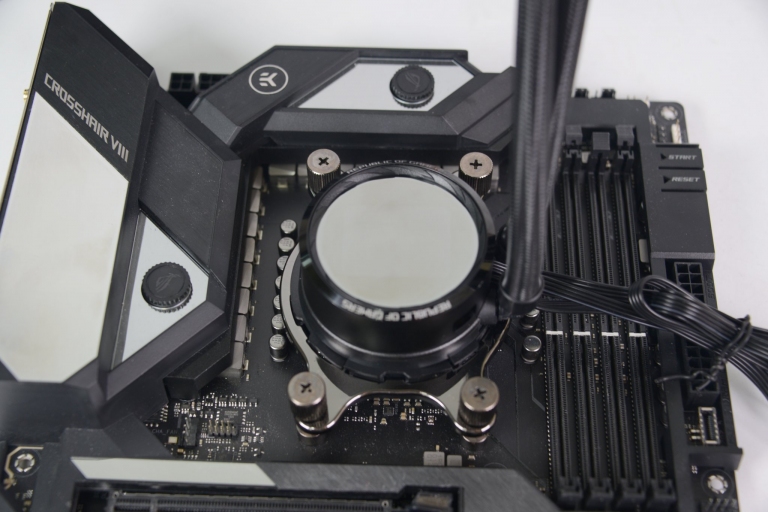

基本上,一體式CPU水冷散熱器的安裝方式非常簡單,除了上述的安裝步驟之外,在裝入機殼時,只要再將散熱排固定在機殼上方即可。
超頻友善設計:使用風冷與水冷方式,超頻更加方便與容易
為讓超頻更加方便與容易,C8F主機板配備有史以來最全面的散熱選項,提供了各種Overlocking Friendly (超頻友善)的設計,從主機板的各種硬體模式切換開關/接頭,搭配BIOS的專業級設定項目,以滿足風冷(Air-Cooling)/水冷(Water-Cooling)/液態氮(LN2 Cooling)等各式超頻環境的需求。BIOS提供8組設定Profile的儲存與載入功能,能幫助玩家將BIOS設定值先存檔起來,以便後續載入使用。玩家可以透過Advanced Mode 來進行各種專業的設定值調整,透過細部的設定來釋放出CPU與記憶體的效能。當然對於一般入門超頻玩家而言,也使用Ez Mode的一鍵超頻,或是透過AI Suite 3的自動超頻工具,來幫助玩家們輕鬆超頻。Ai Suite超頻
先介紹Ai Suite 3軟體工具集,該軟體提供各種好用工具,其中的Dual Intelligent Processors 5軟體,可幫助使用者來對系統運作調整到最佳化,讓使用者輕鬆設定成性能模式或節省功耗模式。此外,其厲害的地方就是能為使用者進行階段式超頻,透過其5-Way Optimization (5-Way全方位優化)功能,以TPU/EPU/Fan Xpert 4/Digital+電源控制、Turbo Code應用程式,讓電腦能在最發揮能源效率的狀態下,釋放出電腦整體效能。啟用時,系統即會先以時脈逐漸增加並搭配壓力測試,來測試出您電腦的最高超頻上限,同時系統也要求能維持在穩定運作的狀態,讓玩家們輕鬆超頻。以下就實際透過畫面來介紹自動超頻功能。以CPU-Z檢視CPU與記憶體時脈:Ryzen 9 3900X基本運作模式下,CPU時脈為3800MHz。而記憶體時脈基本是3200MHz,這次開啟D.O.C.P. (AMD版XMP)模式,讓其以3600MHz時脈來運作

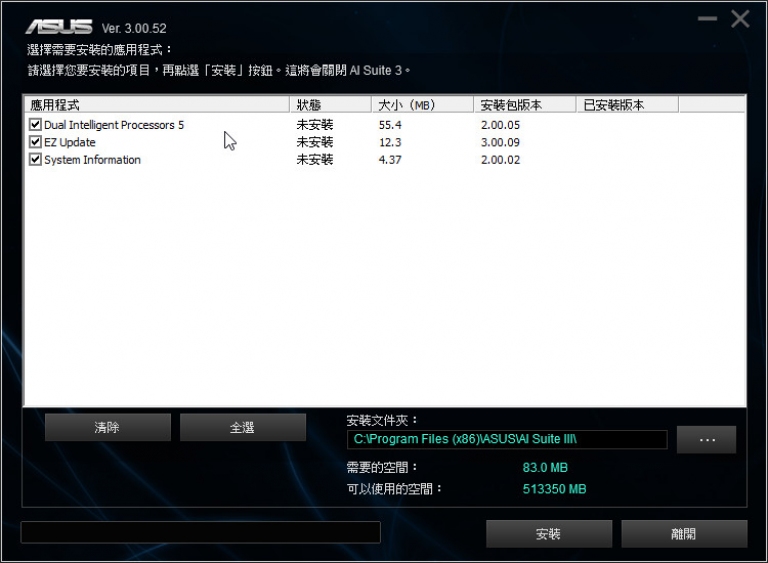

安裝ASUS Ai Suite 3軟體集,其包含Dual Intelligent Processors 5、Ez Update與System Information等軟體。以下將介紹第一組Dual Intelligent Processors 5這套自動調校軟體

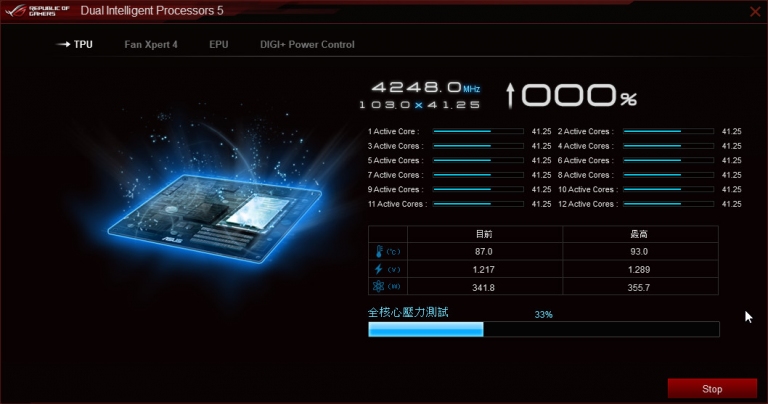

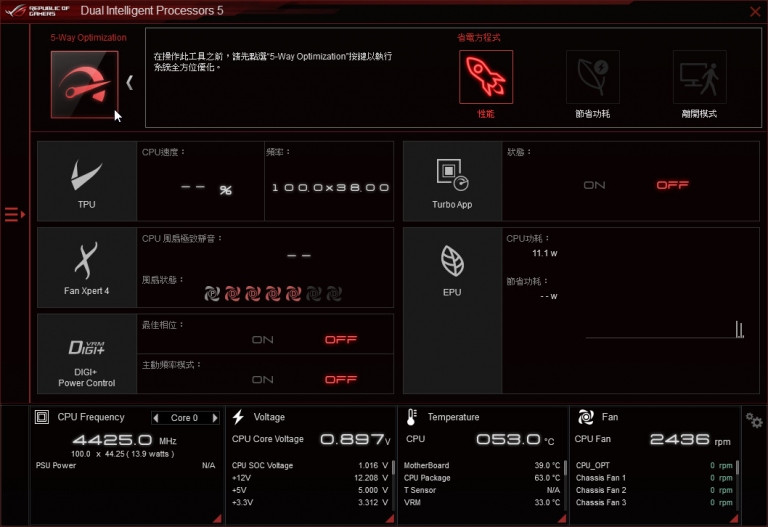

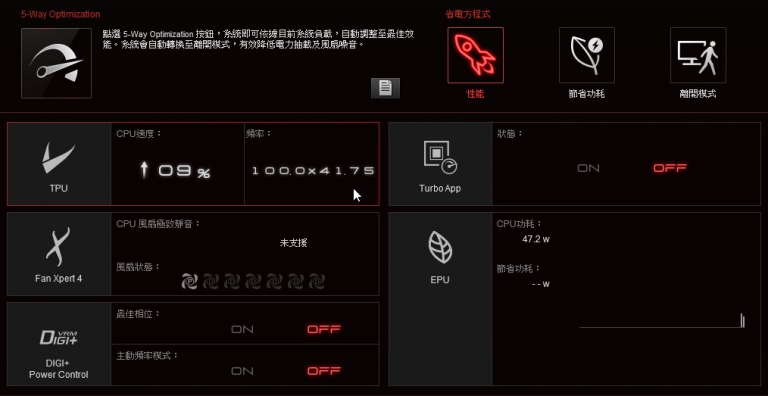

這是Dual Intelligent Processors 5的主要畫面,可顯示與偵測當前CPU時脈、電壓、溫度、風扇等資訊,上方則是各種功能說明。點選5-Way Optimization鈕,即可開啟「全方位優化」功能

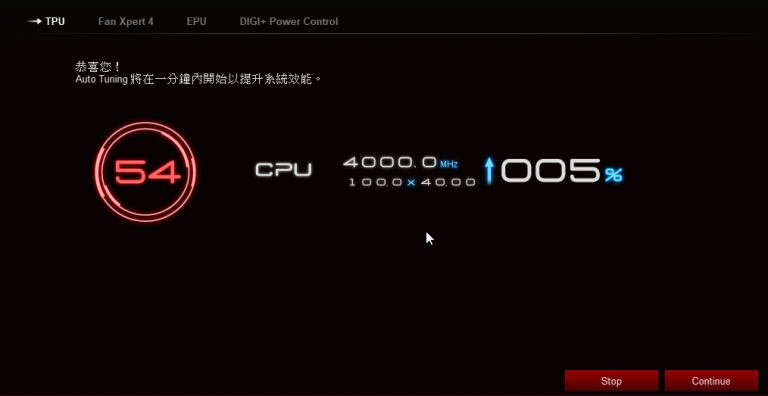

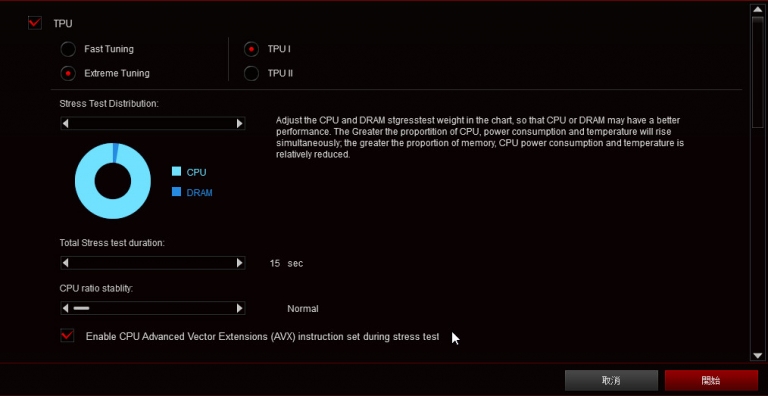

Ai Suite 3軟體的Auto Tuning功能,適用於ROG全系列主機板,其會發揮出TPU、Fan Xpert 4、DIGI+ Power Control等特色,並搭配Turbo App (可以設定哪些應用程式在高速下運作),搭配EPU亦可算出CPU功耗與節省的功耗,讓您的電腦能在最佳的運作時脈下,同時兼顧系統穩定,以及能源達到最佳利用率,值得玩家們第一次安裝好電腦時,來為系統進行自動優化。當然,若自動超頻過程若是當機、開機不成功或是導致系統不穩的話,電腦會在下次開機時自動恢復到先前的時脈狀態,讓使用者不用擔心電腦會搞壞。

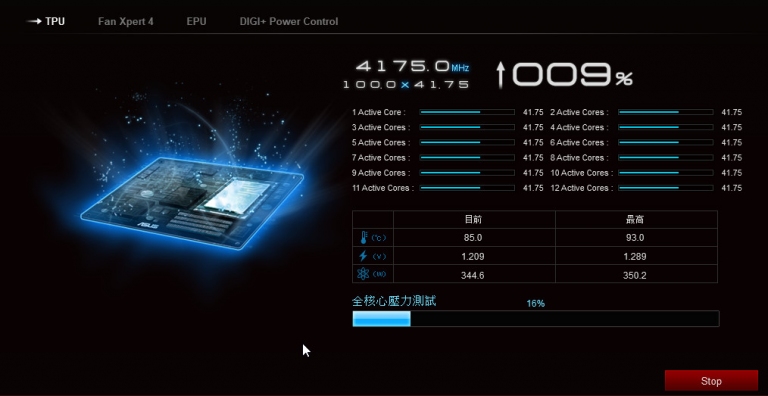

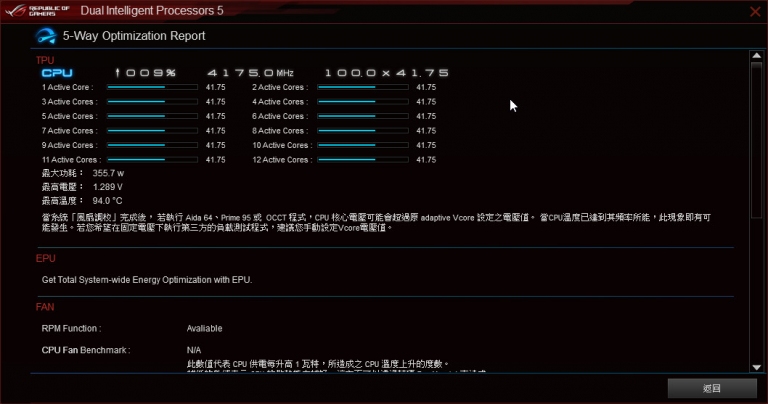

再往上超頻時結果當機,下次開機之後,就會出現5-Way Optimization Report,告訴使用者最高可以超頻的幅度。以這次測試結果,可以超頻到全核4175MHz的時脈,最大功耗達355.7W,最高電壓達1.289V,最高溫度94℃ (低於該CPU最高溫度上限95℃)

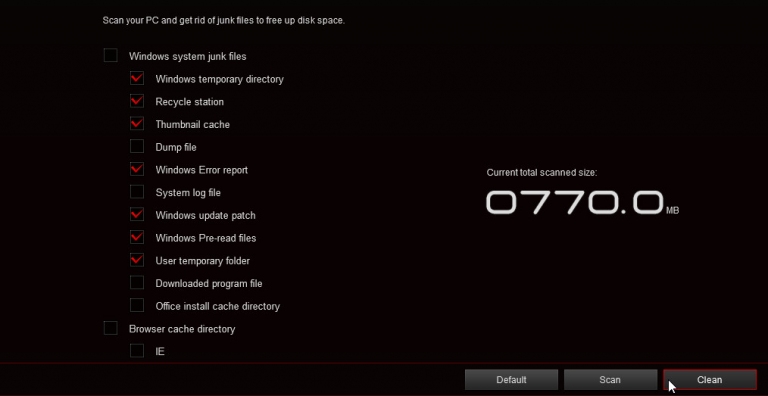

以上就是ASUS Ai Suite 3軟體集裡面的自動超頻功能,可幫助初學玩家們自動提升效能的應用之一。此外該軟體還有不少好用功能,包含系統資訊檢視、自動更新,還有PC Cleaner可以掃描Windows的垃圾檔案並清除掉,以騰出更多硬碟可使用空間來裝更多遊戲!這些都值得玩家們試試!
BIOS Ez Tuning超頻
除了透過Ai Suite 3這種步進式超頻之外,玩家也可以直接透過BIOS裡面的Ez System Tuning簡易系統調校功能,來為電腦進行超頻。華碩ROG系列主機板的BIOS,皆提供Ez Mode和Advanced Mode兩種模式。以Advanced Mode來說,是進階使用者最常用到的部份,至於Ez Mode則是針對初學者所設計,採用一目了然的親和介面,該畫面可看到各種硬體資訊與風扇/電壓狀態、開機順序,以及還會顯示CPU FAN的運作模式,使用者可以進一步去調控風扇的Profile。在Ez Mode下,按下F11鈕即可進入Ez Tuning Wizard (調校精靈),該功能可以針對不同使用情境、散熱系統,來進行系超頻幅度評估,以調整成多少%的系統超頻。這部份主要是參考您所使用的散熱系統來做決定的。其提供盒裝風扇、塔扇、水冷等選項,可以超頻CPU約5%、8%、11%的幅度,DRAM則是固定3%的幅度,此功能讓不太懂超頻的玩家,也能根據所使用的散熱系統來進行系統微幅超頻。
以下就透過一步一步的介紹,來說明Ez Mode調校精靈的超頻使用方法。

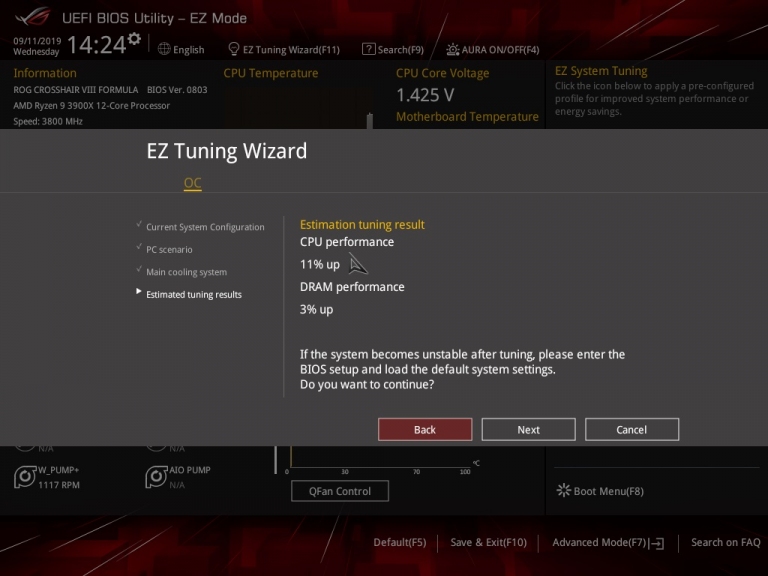

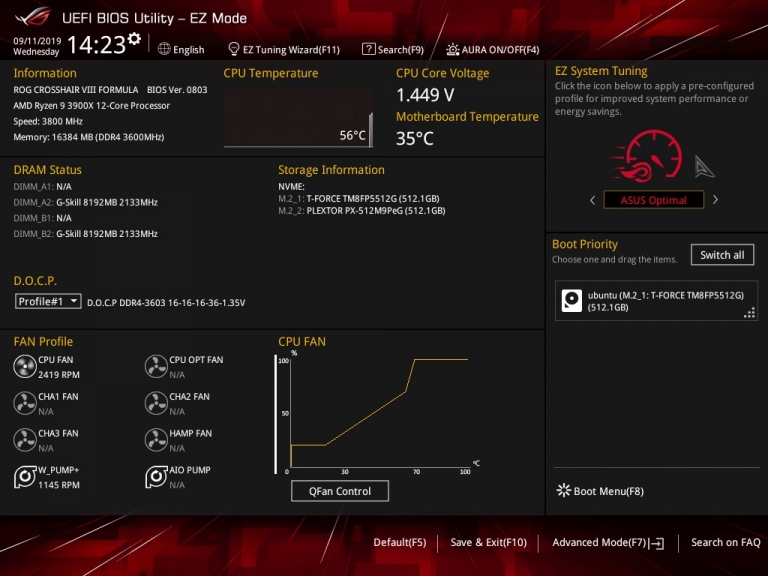

這就是C8F主機板BIOS的 Ez Mode,提供全圖形化的介面,各種資訊一目了然,賦予消費者親和的介面。右上方的EZ System Tuning則是針對初學者設計的簡化超頻模式,可以調整成Normal模式和ASUS Optimal模式 (類似前述Ai Suite 3的性能模式)

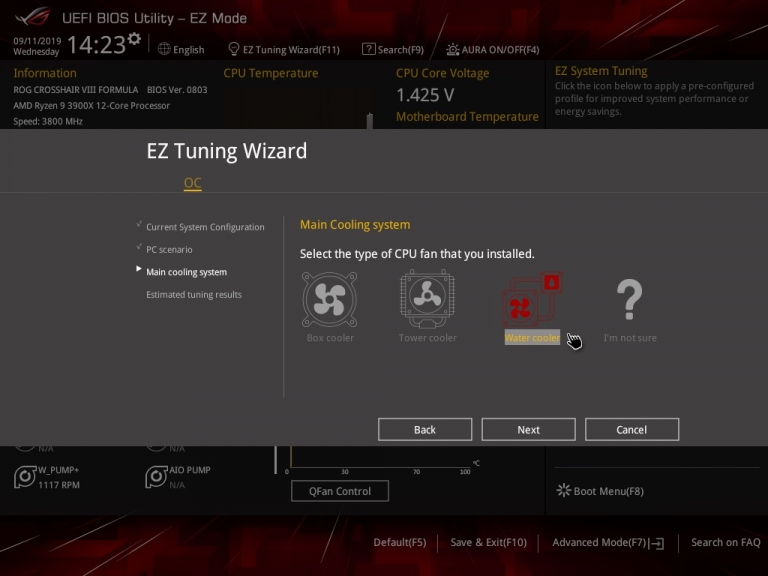

這個頁面則要仔細選擇您所使用的散熱器,Box Cooler (原廠盒裝風扇)、Tower Cooler (塔扇)、Water Cooling (水冷),分別會預設5%、8%、11%的CPU超頻幅度來設定 (若選I’m not sure,則幅度設定成5%)。記憶體部份則固定小超個3%幅度。這次是使用水冷散熱系統,因此選擇Water Cooling
超頻效能提升幅度比一比

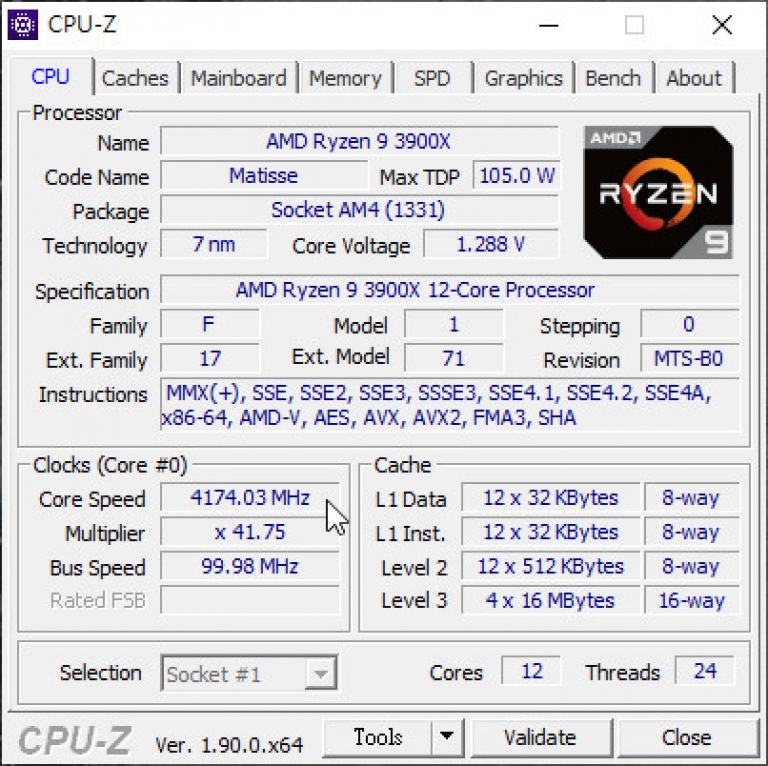

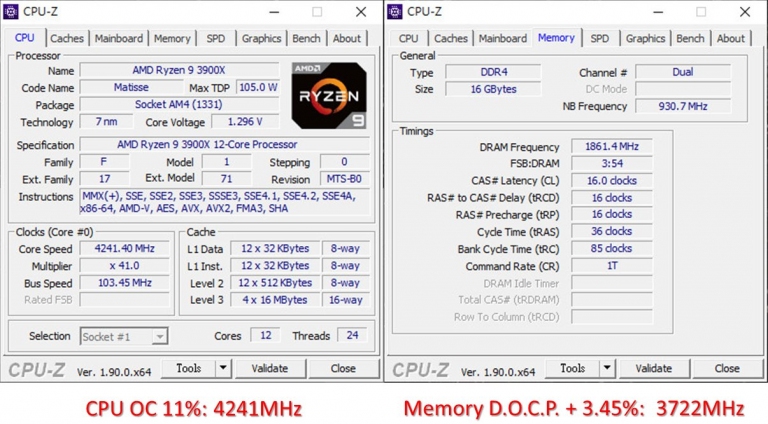

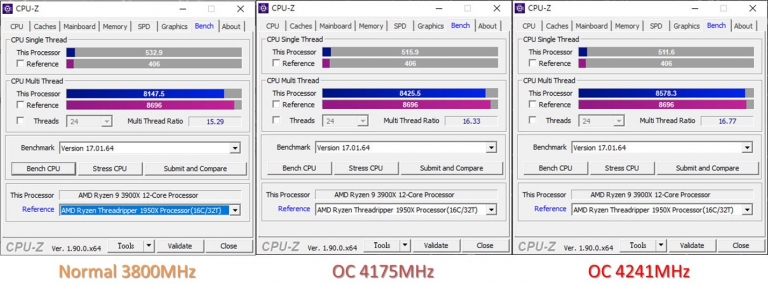

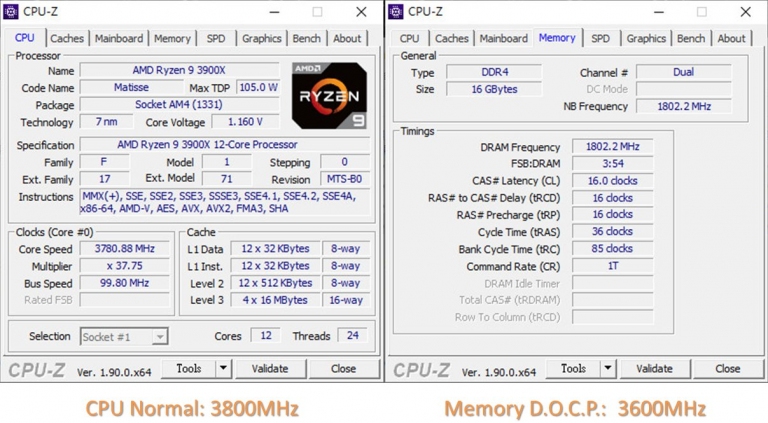

不管是使用風冷或是水冷的散熱方式,透過C8F的優異超頻調校程式,即可分別達到9%與11%的超頻幅度。以下就來看看簡單的跑分結果吧!以CPU-Z來測試正常時脈3800MHz、超頻4175MHz與超頻4241MHz的效能。在單核心分數方面,依序是532.9、512.9、511.6 (單核心反而小減),而多核心分數方面,則依序是8147.5、8425.5 (+3.4%)、8578.3 (+5.3%)的表現!超頻後的Ryzen 9 3900X (12C24T),效能甚至能與Ryzen Threadripper 1950X (16C/32T)相媲美

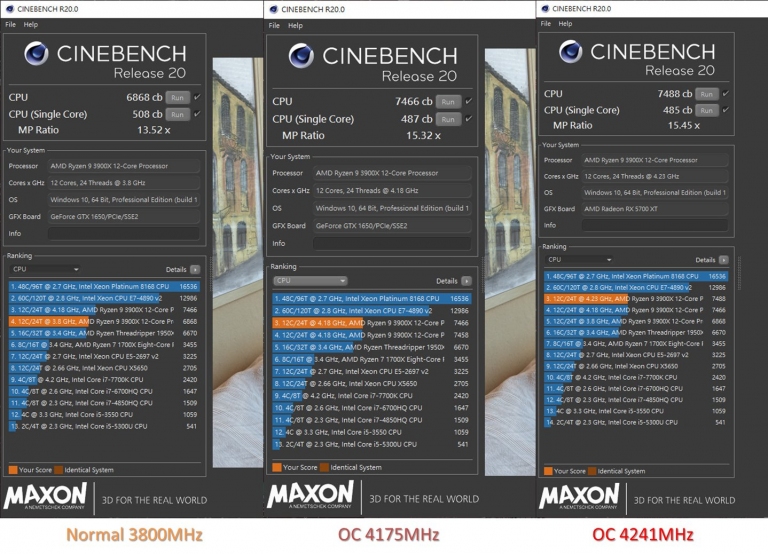

再來看Cinebench R20的測試成績,同樣在正常時脈3800MHz、超頻4175MHz與超頻4241MHz的三種模式下,單核心分數測得508、487、485 cb的分數(同樣單核心分數小減),而多核心方面則依序測得6868、7466 (+8.7%)、7488 (+9%) cb的成績!

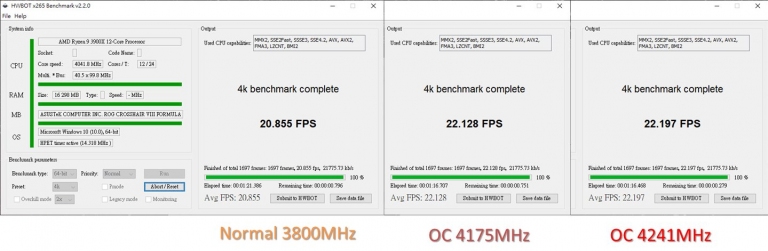

最後來簡單看一下,以X265視訊編碼4K影片的效能。這裡也是以正常時脈3800MHz、超頻4175MHz與超頻4241MHz的三種模式下來測試。測得的FPS數依序是20.855、22.128 (+6.1%)、22.197 (+6.4%)的成績!因此超頻時,可以減少視訊編碼所需要的時間
燈效友善設計:提供ROG周邊全面同步燈效,並可支援其他周邊

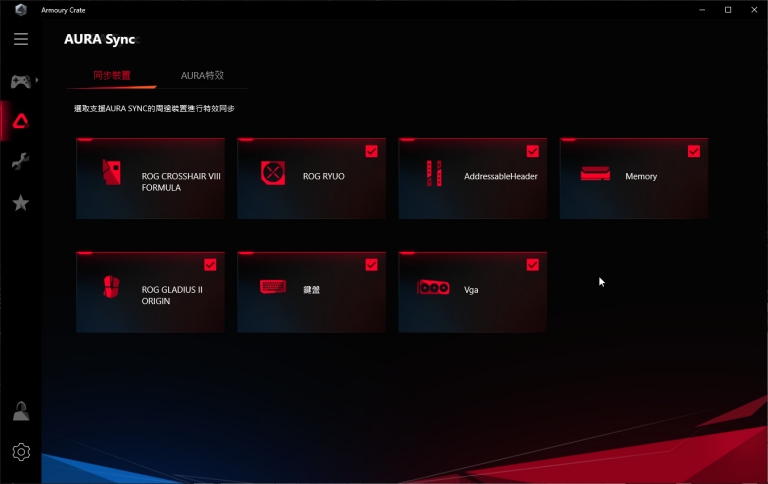

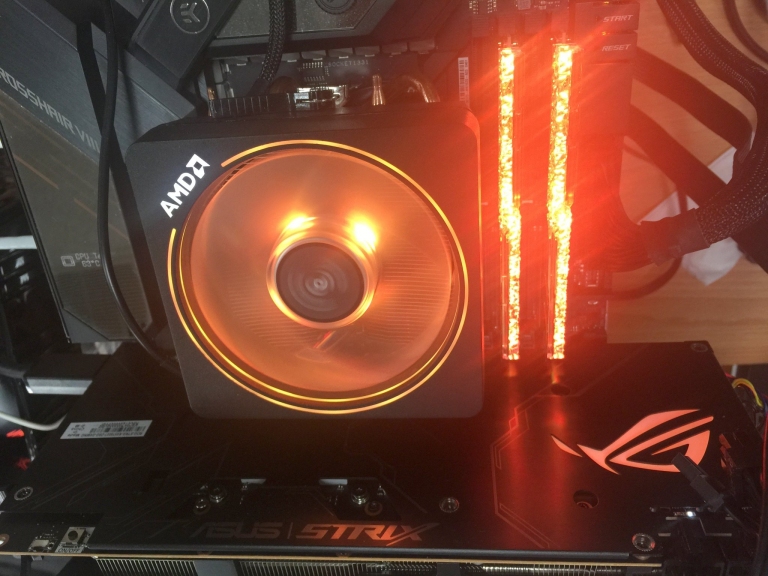

燈效對於電競電腦來說,可是非常重要的因素之一,不僅可以展現個人的風格,其同步燈效功能也能讓各式周邊一起動起來!譜出一曲動人的光舞詩章。這部份,C8F主機板就非常適合將所有ROG相關元件湊在一起,除了主機板內建的RGB燈效之外,還能支援CPU散熱器、記憶體、顯示卡、系統散熱風扇、點綴燈條…等機殼內元件的燈效同步,以及機殼外圍的鍵盤、滑鼠、滑鼠墊…等各式周邊的燈效同步!透過的AURA程式,即可將所有支援的硬體全部串起來,並同步發出設定好的燈效模式,讓您的電腦看起來就是跟別人不一樣!豐富的燈效同步功能,LED燈泡、遊戲也支援

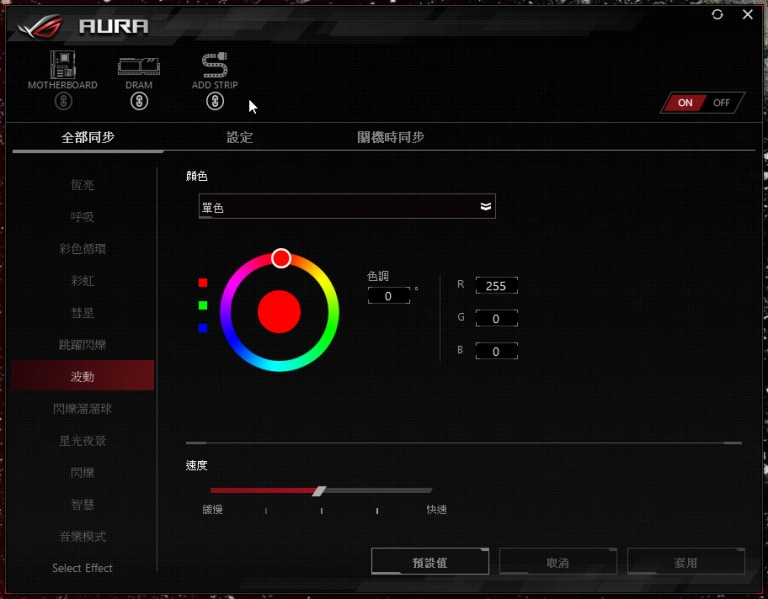

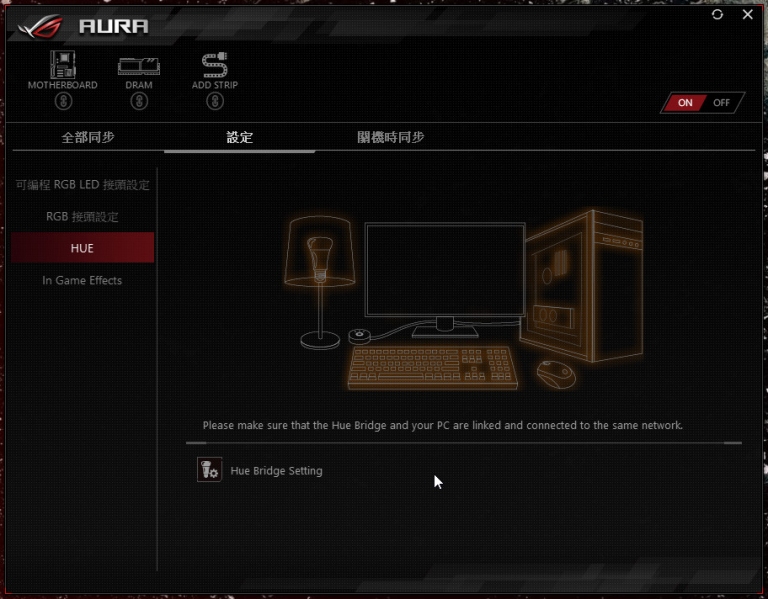

除了燈效模式之外,值得注意的就是AURA也支援其他燈效環境,例如可以支援HUE彩色燈泡的燈效設定,只要在相同區網內偵測到Hue Bridge,即可讓家裡的燈泡加入燈效調整,讓電腦燈效與室內光氛一起舞動!此外,值得注意的是,還有一個In Game Effects的功能,開啟後只要執行支援的遊戲 (目前已知「Call of Duty: Black Ops 4決勝時刻:黑色行動4」與Tropico 6「總統萬歲6」遊戲有支援,未來還會增加…),燈效的變化就會跟著遊戲的場景走。例如進入場景,或是打鬥中場景,燈色與燈效都會跟著遊戲變化,讓您的RGB燈效不再只有點綴而已,還能融入遊戲,做不同的燈效反應!讓遊戲更加具有樂趣!燈效也能自己譜,就像影片編輯一樣簡單

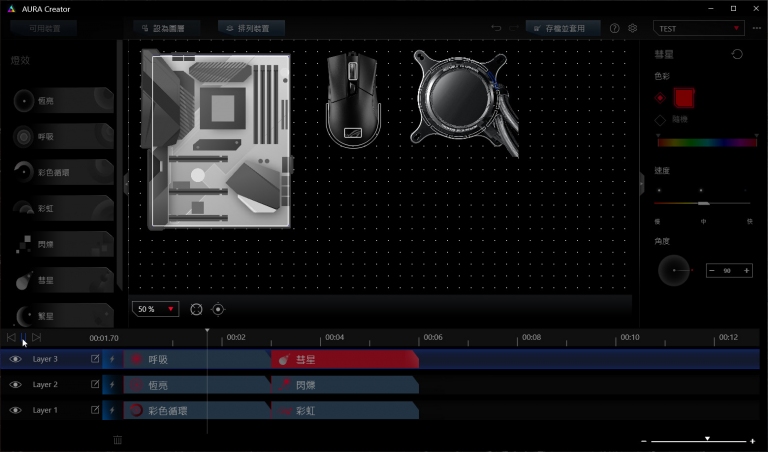

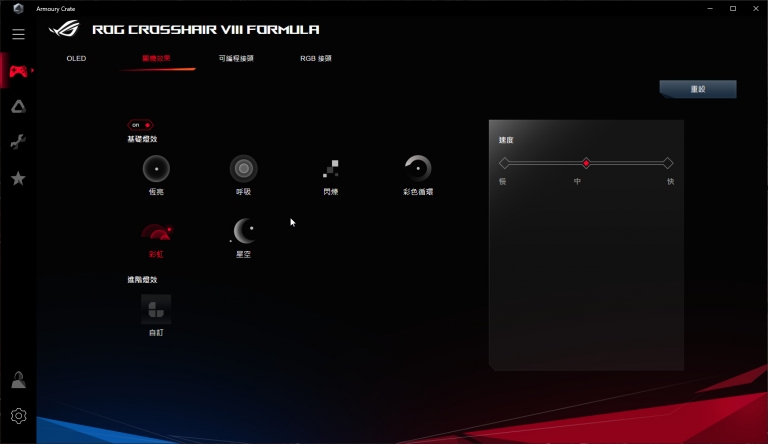

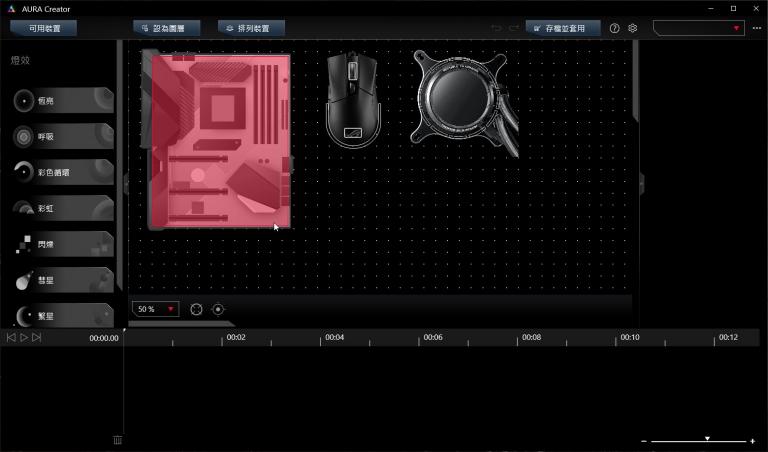

若覺得內建的燈效看膩了,玩家們也可以透過AURA Creator這套程式,來設計屬於自己的燈譜。例如前幾十秒的燈效是什麼、後幾十秒的燈效是什麼,還可以一次拉進多個裝置,來設計不同的燈效,以譜出玩家獨一無二的燈光舞動效果,增添更多樂趣!LiveDash OLED畫面亦可客製化,讓電腦更生動有趣

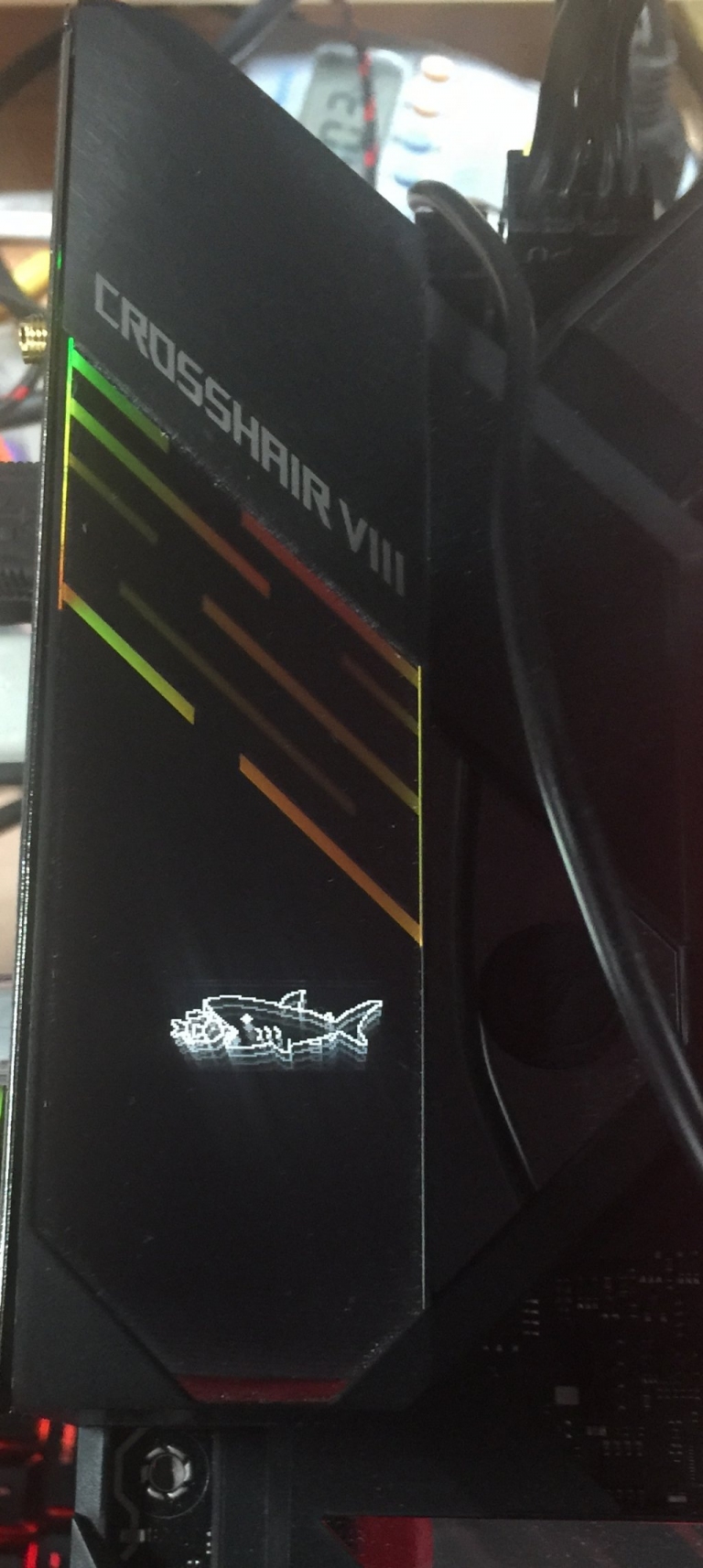

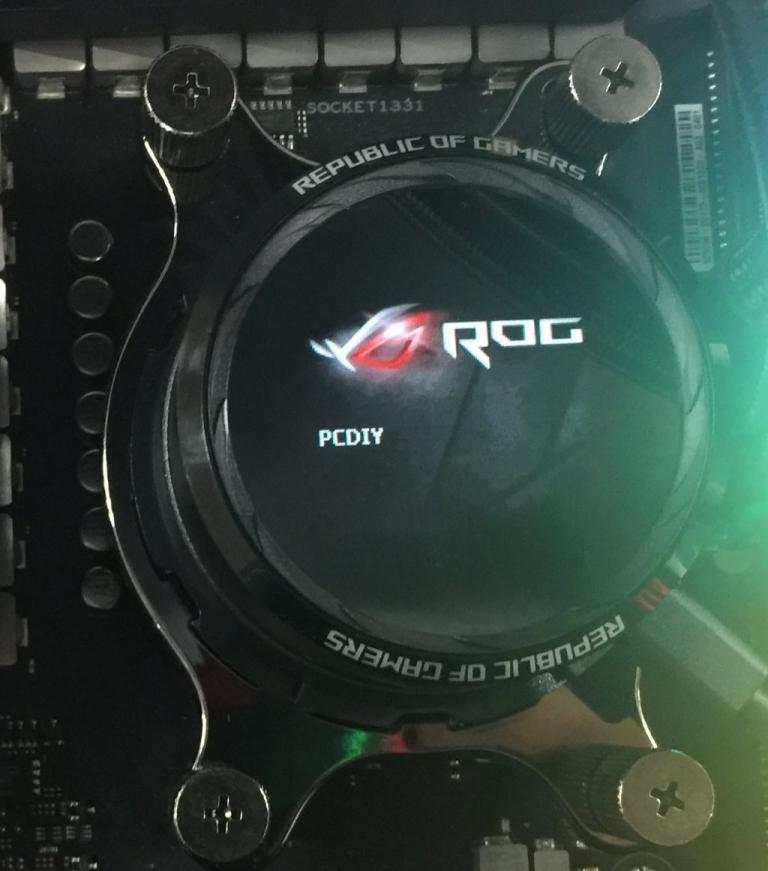

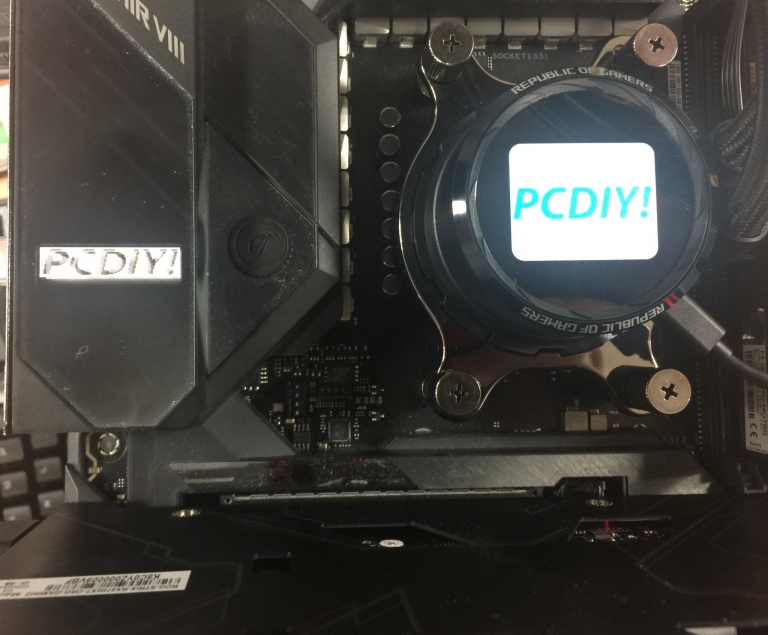

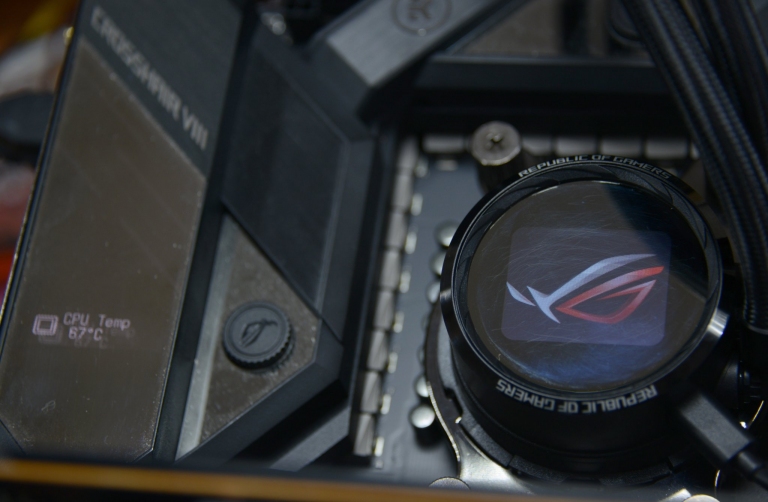

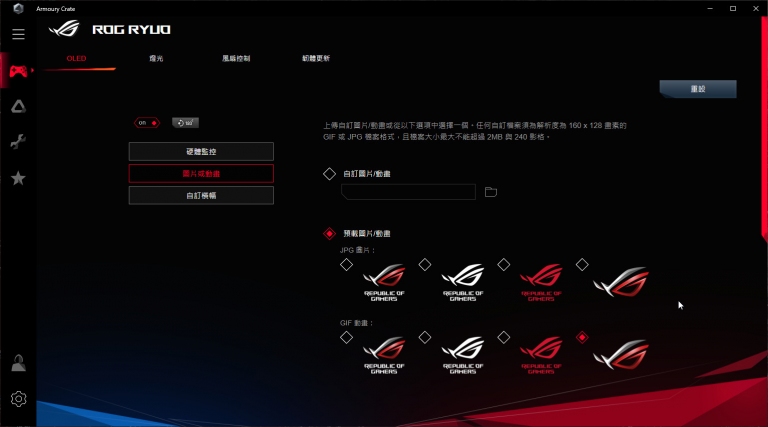

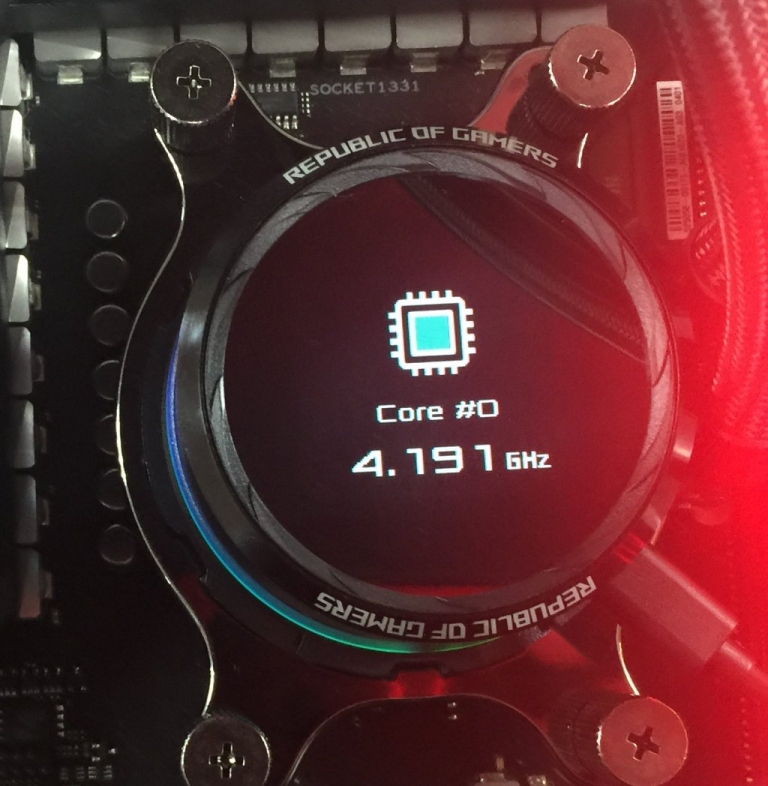

除了上述的彩色燈效之外,由於C8F內建1.3吋單色LiveDash OLED (另外像是ROG Ryuo 240也內建1.77吋彩色LiveDash OLED),可在開機過程中顯示Q Code錯誤碼,亦可在開機成功進入作業系統後,拿來顯示其他資訊(例如顯示CPU溫度、風扇轉速,或是各式動畫效果等等),讓電腦更加生動有趣!以下就簡單介紹LiveDash OLED的應用。
工具友善設計:提供各式軟體,讓主機板效能完整釋放

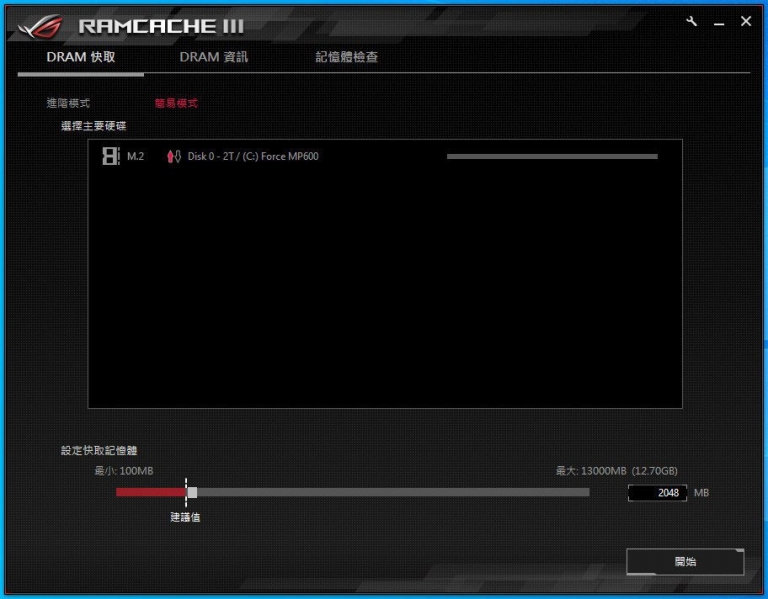

除了上述介紹的水冷、超頻、燈效之外,C8F還提供多種具備友善設計的軟體工具,幫助玩家們進一步釋放電腦的效能。以下就一一簡介這些軟體工具的功能。● RAMCache III:此工具就是透過劃分出部份系統記憶體,來當成HDD、SSD (SATA或M.2 NVMe)、USB儲存裝置的快取記憶體,當系統在做密集性的讀寫時,便可先記憶體取出或寫入,加快整個系統的存取效率。尤其繁複存取的應用程式、遊戲或資料,RAMCache加速效果會更加明顯。

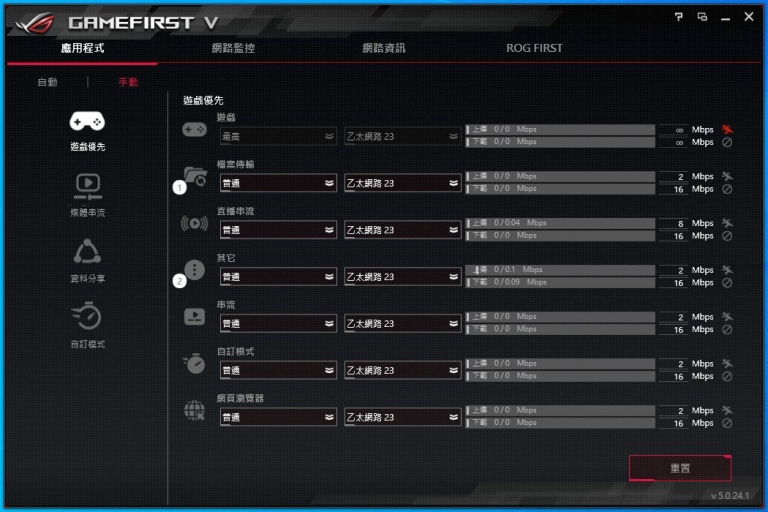

● GameFirst V:此為ROG的獨有工具,為網路流量和連線做到最佳化。軟體提供視覺化的介面,玩家可以透過將遊戲或重要應用程式的網路存取權提升到最高,以便在多個程式同時存取網路時,得到更快速且無延遲的線上遊戲體驗。除有線外,此軟體也能選擇最佳的Wi-Fi通道,以提高穩定性和減少干擾,同時可監控佔用頻寬的應用程式

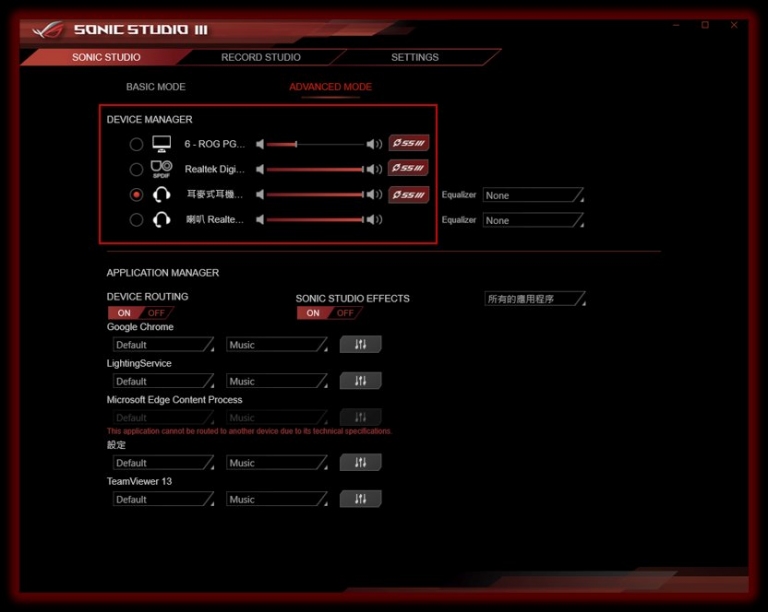

● 更沉浸的音效品質:主機板內建SupremeFX S1220編解碼器,再搭配Sonic Studio III與 Sonic Studio Virtual Mixer軟體,可輸出專業高品質的音訊檔案。Sonic Studio支援HRTF (頭部相關傳輸功能)相關的真實方位音效,搭配耳機即可投放出沉浸式的聽覺環境,並可根據個人喜好或耳機特性來定製其聲學,以便讓玩家們在遊戲中更能輕鬆聽聲辨位,並及時做好反擊以贏得勝利!此外,全新Sonic Studio Link鈕只要按一下,即可將Sonic Studio音效效果套用到所有播放裝置上,以享有絕美音效。至於Sonic Radar III「看聲辨位」功能也同樣支援!
在其他工具方面,值得一提的是ASUS光碟內,還附有防毒軟體,提供完整一年份,因此千萬別忘了拿來安裝喔!而在AMD主機板所提供的軟體方面,除了必要的驅動程式之外,其提供的StoreMI軟體,可以將快速儲存裝置(如高速SSD)規劃成快取碟,搭配其他高容量儲存(如慢速HDD)時,可以加快其載入或寫入效率,讓遊戲能更快載入。此軟體跟上述RAMCache III功能類似,只是這套是改在儲存裝置上劃分。另外像是RAIDXpert2工具,即可針對NVMe SSD或SATA SSD來劃分出RAID磁碟陣列,讓硬碟存取效能與安全性同時提升!這些工具都值得玩家們親自測試!
結論:X570頂級主機板之選
透過上述的介紹,可以了解華碩ROG家族對於頂級玩家們細心打造的精品,是如此的用心與創新!以ROG Crosshair VIII Formula這張主機板為例,就能看到許多與眾不同的設計,包括差動感測電路、全板的鋼鐵護甲,搭配獨特的I/O盾甲,並內建CrossChill EK III水冷散熱系統,以及鏡面面板與獨特的OLED顯示幕,讓整張主機板擁有低調時尚的品味,卻不失應有的高效能姿態,可說是華碩將其創新技術與黑科技的結合,發揮得更淋漓盡致。此外,C8F擁有各種DIY Friendly的設計,包含水冷、超頻、燈效、各式有用工具,都採用親和性設計,提供容易組裝、容易超頻的特色,再加上高度的燈效同步與客製化能力,讓使用者在組裝高階頂級電競桌機時,不僅能夠釋放出電腦的高效能,同時也能展現玩家們的獨特電競風格。
整體而言,ROG Crosshair VIII Formula 擁有卓越的散熱效能,搭配玩家導向的多種功能,是玩家們在組裝新世代高效能電競電腦的完美選擇。
▲華碩Crosshair VIII Formula主機板以低調時尚的外型設計,集水冷、超頻、燈效、多種工具等DIY Friendly的精神,讓玩家們輕鬆釋放電腦效能,同時展現個人風格,值得玩家們擁有。PCDIY!在此特別推薦!
