華碩AX6100 RT-AX92U 2台裝AiMesh網路系統開箱評測,建構Wi-Fi 6超高速無線連線環境

文.圖/Johan 2019-06-01 06:11:14
隨著Wi-Fi Alliance於2018年10月發表最新基於802.11ax技術的Wi-Fi 6之後,無線傳輸效能又再次往上提升。802.11ax (Wi-Fi 6)採用2.4與5GHz頻段,搭配高達160MHz的頻率,使其每條傳輸流的速率可以高達1000Mbit/s,同時向下相容於前幾代的802.11ac (Wi-Fi 5)、802.11n (Wi-Fi 4),以及802.11g、802.11b、802.11a等標準,因此被視為下世代的Wi-Fi主流。而為搶佔Wi-Fi 6 (11ax)的無線路由器市場,各廠商在2019年起,都有推出對應的產品。然而具備Mesh (網狀)技術的11ax路由器產品中,華碩近期推出的「AX6100 RT-92U 2台裝AiMesh Wi-Fi系統」,可說是絕佳的Wi-Fi 6產品代表之首,是目前市場上首款且唯一AX Mesh機種。

ASUS RT-AX92U 2台裝,兼具時尚造型,與充滿黑科技的高效能精品級路由器


▼表 802.11ac與802.11ax規格比一比 (摘自 National Semiconductor)


從Mesh到Wi-Fi 6,提供各式產品組合以滿足用戶需求

近年來由於Mesh網路系統當紅,不少廠商紛紛推出Mesh網路系統路由器,以兩台以上的組合包,提供用戶們在大面積的場域下,達到全面覆蓋的需求。以華碩在網通產品的規劃中,主要走兩個路線,一種是走時尚路線的「Lyra」系列,以亮色系外型為主,搭配簡易的設定介面,主攻智慧家庭市場。至於另一種則是走科技路線的「AiMesh」系列,產品以黑色造型為主,型號為RT-xxxx,主打高效能商用與消費級市場,另ROG的電競級路由器,則是主攻電競市場。

在11ax的產品規劃中,華碩目前主推ROG Rapture GT-AX11000、RT-AX88U,以及RT-AX92U AiMesh AX6100等三款路由器。本篇所要介紹的,就是RT-AX92U這款,採用2台裝的包裝設計,採用類似上古瑪雅紋路的概念,搭配可收合式的四天線,讓使用者好收納。此外,相較於其他大塊頭的Wi-Fi 6路由器而言,RT-AX92U顯得迷你許多,輕巧的四方形主體,搭配四邊採用菱形切邊設計,襯托出時尚又美觀的特色。

ASUS RT-AX92U相對於其他ax11級路由器來說,體積非常小巧


ASUS RT-AX92U採用4組可收合式天線,使用時只要輕輕扳開即可


RT-AX92U採時尚設計,充滿黑科技的路由器產品

RT-AX92U包裝內一共提供2組路由器,可以依照場域的訊號狀況,分別放置在室內的寬敞空間處,讓2台路由器互相合作,並建構好網狀無線網路(Mesh Wi-Fi System),以便能讓整個室內環境的無線訊號都完整覆蓋到。用戶無論走到哪裡,Mesh網路系統會透過單一Wi-Fi名稱(SSID)的自動切換機制,自動連到距離最近且訊號最好的路由器,讓使用者都不用擔心會斷線,以享受到高品質的無線上網環境。

ASUS RT-AX92U 2台裝的外包裝正面


包裝背面,有各種使用說明


包裝側面,各部位的細節說明


包裝另一邊側面,有所有規格說明


包裝的下側,有序號貼,與支援作業系統等。提供3年保固!


在外型方面,正面上方有ASUS Logo旁邊搭配類似上古瑪雅的紋路,四邊則是具備可彎曲收合式的四根天線,收納方便,再來前側提供各種指示燈,包括電源、WAN、LAN、2.4GHz Wi-Fi、5GHz Wi-Fi、5GHz Wi-Fi 2 (即11ax)等燈號,右側提供WPS鈕,以及USB 2.0埠與USB 3.0埠各一,可以安裝隨身碟或是行動硬碟來當成簡易檔案伺服器。在主機後側則有4組LAN、1組WAN (皆是GbE LAN)、電源插孔、電源鈕、重置鈕,讓用戶可以連接最多4台電腦,若是搭配AiMesh來連線,亦可透過有線網路回程,讓多台Router之間的無線網路傳輸更穩定、同時也能使用更多無線網路頻寬。

開箱囉!裡面有兩台RT-AX92U精品級路由器


拿起上層路由器之後,下層則是各式配件


包裝內容,含路由器x2、變壓器x2、網路線x1,以及安裝指南、保固卡、網路設定指南、WTFast設定指南


RT-AX92U 正上方看過去,有類似上古瑪雅紋路的造型設計,中間為ASUS的Logo,圖為天線收合狀態


天線扳起狀態


從正側面看過去的樣子,側面右邊有指示燈號


近看指示燈,依序是POWER、WAN、LAN、2.4G、5G1、5G2


路由器的右側,有WPS鈕、USB 2.0埠、USB 3.0埠


路由器的後側,有Reset鈕、Power鈕、電源孔、WAN埠、LAN埠x4


路由器的左側,則沒有任何對外連接埠


至於內部規格方面,RT-AX92U共內建6組天線(包含內部x2,外部x4),其中2.4GHz為2T2R設計、5GHz-1為2T2R,而5GHz-2則是4x4設計。裡面採用的是Broadcom BCM4906處理器(雙核心、1.8GHz),搭配256MB的快閃記憶體(存放韌體)與512MB的記憶體(開機運作使用),提供路由器充足的運算與存取空間。

路由器的底部,採用斜角紋路,可看到旁邊有壁掛設計,底部散熱孔往內望,可以看到機子內部的一大片散熱片


變壓器採用Cube體積設計,Output輸出為19V / 1.75A


在效能方面,RT-AX92U提供AX6100等級的傳輸速度(11n 256QAM的400Mbps +11ac的867Mbps +11ax 5GHz的4804Mbps = 6071Mbps),讓大檔案傳輸也能在幾秒內完成。此外主打的重點之一,就是其AiMesh技術不僅能與自家的RT-AX92U串在一起,更可向下相容與其他11ac路由器組成Mesh網路,因此若您有先前的11ac AiMesh路由器,也是能跟這次的11ax AiMesh路由器串起來使用,由此可以看出華碩產品在黑科技方面的展現。

RT-AX92U路由器可向下相容,與華碩其他11ac路由器,一起組成AiMesh網路


若是透天厝想要擁有更高覆蓋率與更高傳輸效率,可一次購買2組RT-AX92U 2台裝,總共4台,以分配放置在房子的上下樓層,達到全樓層綿密覆蓋的目標


802.11ac (Wi-Fi 5)的OFDM技術,一次僅可在每個網路通道處理一台裝置(圖左),而802.11ax (Wi-Fi 6)的OFDMA技術,結合MU-MIMO的技術後,可在高密度流量的環境中提供最高4倍的網路容量及效率,讓多台裝置訊號綑綁在一起並同時傳輸,進而降低延遲,提供更順暢、反應速度更快的無線連線體驗


介面豐富,提供使用者輕鬆設定的環境

接下來介紹華碩路由器的使用介面,基本上華碩自家的RT-xxxx系列路由器,都是使用同一種介面。左方是主選單,右邊則是細節設定內容,並可設定成繁體中文,加上有提供簡易設定,以及ASUS Router行動版本App可以輕鬆透過手機或平板來設定路由器,讓就算是新手也能快速設定完成。

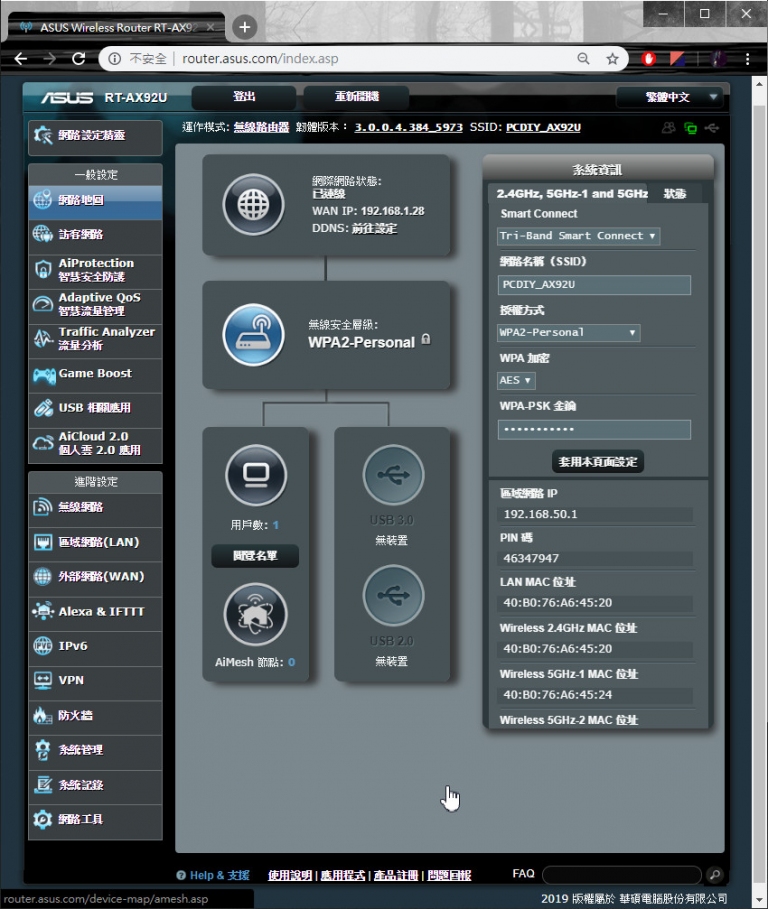

華碩路由器Web設定介面的主畫面之一,各種設定一目了然


首次設定時,只要利用網路線連接電腦和路由器,就可以開啟網頁瀏覽器來連接到router的Web設定頁面 (出廠值是連到 192.168.1.1,或是輸入 router.local 即可),設定好基本的項目之後,即可開始作用,後續只要連到 router.asus.com 然後登入管理者帳號(一般都是admin)之後,即可進入ASUS無線路由器的主畫面,以檢視與設定各項功能。一般主畫面都可以直接看到對外網路(WAN)的連線狀態、無線網路的安全層級/SSID名稱與授權方式、區域網路IP與LAN和WLAN的MAC位置,並可顯示出已連線的裝置(用戶)數,USB 3.0/2.0埠的連線裝置,以及AiMesh使用狀態。

要建立AiMesh節點,只要點一下AiMesh的圖示,接著就會去搜尋其他路由器,然後即可加入AiMesh Node


主畫面列出AiMesh節點數,以及右邊有各節點的訊號狀態與用戶連線數,輕鬆掌控各裝置連線狀態


在網頁使用介面中,各種路由器的必備細部設定皆應有盡有。值得注意的是,華碩路由器提供趨勢科技的防毒軟體,可以阻擋病毒、木馬與異常封包,以保護使用者上網安全。再加上AiProtection監護人控制以及隱私權防護系統,可保護隱私安全,並提供網路分級的安心上網環境。

再來是Game Boost,可以設定WTFast GPN(玩家私人網路)以進行路由優化來獲得高效路由路徑,或是設定LAN Boost來提升區網的傳輸品質與性能。至於USB相關應用,則可以在USB埠接上儲存裝置或印表機,來設定成個人或家庭專屬的檔案/FTP/多媒體/印表機/Mac備份伺服器,以便在家庭任一個角落使用這些資源,亦可透過Asus Ai Cloud手機App來透過網際網路存取這些資源,在外也能使用自己所打造的個人雲。此外更可連接4G數據機或手機,來進行網路分享,就算固網臨時斷線,也能使用。

華碩路由器有內建AiProtection功能,可針對路由器進行安全評估


AiProtection功能之一,可攔截惡意網站。從路由器端就提供防毒防駭功能,免除電腦受到攻擊。


雙向IPS可防止網路惡意攻擊與勒索軟體,讓上網使用環境更加安全


若手機或電腦中毒了,路由器也能檢測出來,並列到受感染的設備中,加以防堵與攔截,以避免傳染開來!安全性更上一層樓


家長電腦控制程式,可依照各連線裝置來分別設定可瀏覽的網頁內容。亦可避免孩童接觸到色情、暴力、非法的網站內容

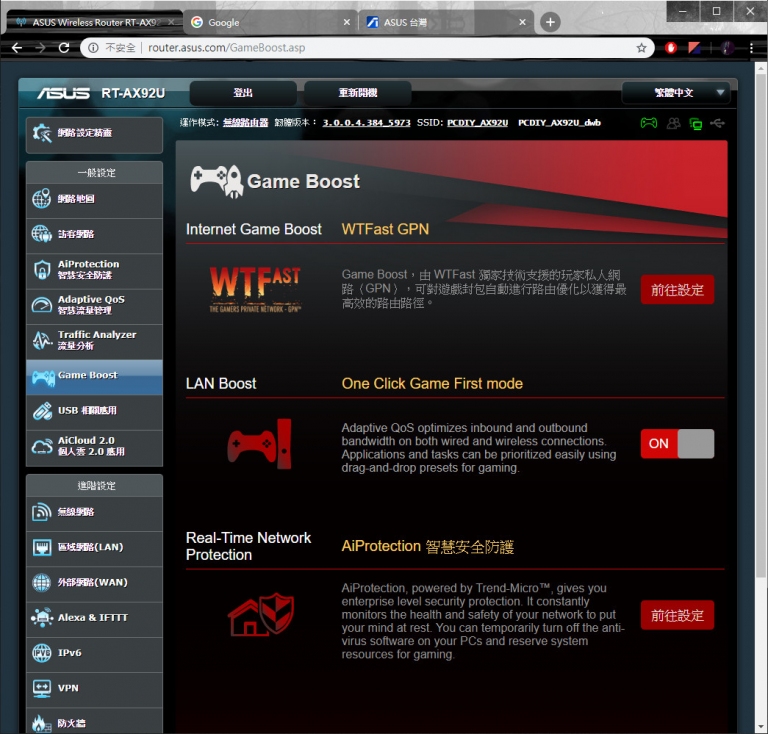

Game Boost功能,可針對電競玩家來設定,將路由器進行最佳化


WTFast設定頁面,可針對各種遊戲來減少封包的多次傳遞,降低Ping值,以提供更即時、超低Lag的多人連線遊戲體驗

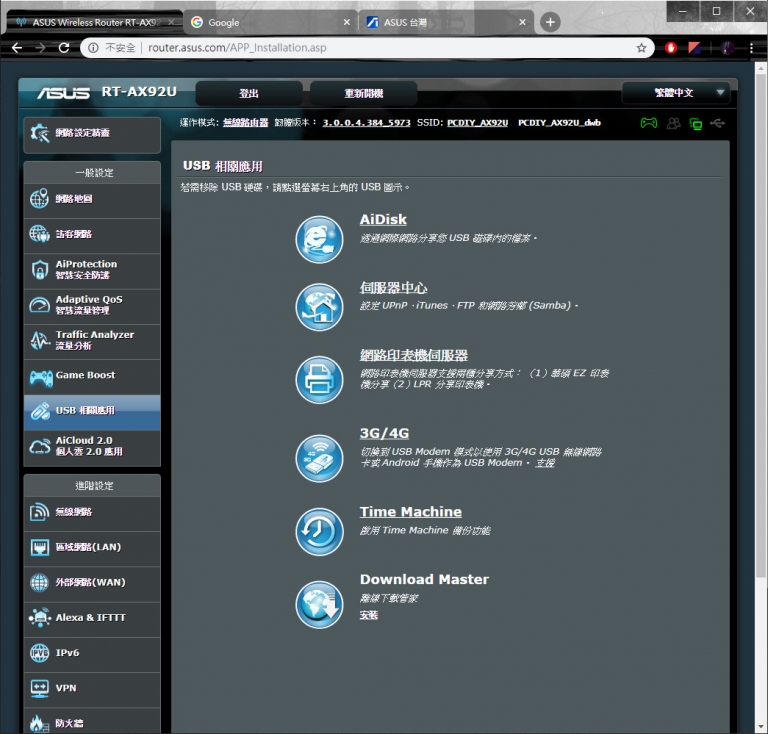

在USB相關應用方面,可設定各種功能,包含隨身碟資料分享、網路印表機分享、4G行動網路分享、蘋果Time Machine備份碟,亦可養動物(設定背景下載檔案)


在進階設定網路方面,像是IPv6、VPN(IPSec、PPTP、L2TP、OpenVPN)、IP管理(DHCP、DDNS、Port Forwarding)等,都一應俱全。LAN與WAN的設定部份也非常齊全,包含支援雙WAN (可一組設定固網,一組設定4G行動網路,以做為備援),以及虛擬伺服器等等。當然智慧流量管理以及流量分析功能,也可以協助管理者來分析與管理使用者的流量,來進行各種安全控管!

智慧流量管理,可以對各裝置的頻寬進行監控


可依照不同的上網類型,來設定QoS類型,以及頻寬管控


流量分析功能,可以分析網路流量,以每小時為單位來統計,並以曲線圖呈現出來。


至於新的Alexa & IFTTT,則是可以透過簡單的語音指令來操控華碩路由器,不過這項功能目前僅限於部份歐美國家使用,且僅能支援英文,因此還是先改使用IFTTT (If this then that)吧!這個功能可以設定當符合某些條件下,就觸發一些事件。例如可以設定當你在玩遊戲時,路由器就自動開啟LAN Boost功能,或者是當你家小孩連上家裡路由器時,就送個Email/簡訊,或是打電話給你。只要按照說明頁來設定,即可輕鬆打造智慧家庭的網路使用環境!

華碩路由器也加入了Alexa功能,只要啟用該功能之後,即可以說英語命令來控制路由器。此功能受限於某些歐美國家才能使用,台灣暫時還沒開放


華碩路由器加入的IFTTT功能,可以設定符合某些條件時,即觸發一些事件,來讓您打造出智慧家庭的網路使用環境


訪客網路,則可以依照不同的頻段來設定訪客的上網SSID與密碼。同樣支援Alexa與IFTTT。另,訪客網路與主要網路的環境是獨立開來的,因此不用擔心會影響到Intranet (公司內部網路)的電腦環境


至於其他設定功能,以及AiMesh的原理與相關設定,可參考本篇文章,這裡不再贅述。

單機使用時可盡情使用11ax,多機AiMesh時11ax預設為內部傳輸骨幹

在路由器的各種設定項目中,值得注意的,就是無線網路方面的設定,第一個設定預設是啟動Smart Connect功能,此時2.4GHz與5GHz(甚至5GHz-2)頻段是採用相同SSID與密碼來設定,裝置端在連線時也會自動判別是哪種頻段而連線。至於5GHz-2頻段(Wi-Fi 6)則是當RT-AX92U單機使用時,這個頻段也能開放使用,要是您開啟多台Router來組成AiMesh網狀網路時,則5GHz-2這個頻段則是會預留給AiMesh使用,以做為內部專屬無線傳輸骨幹通道(Dedicated Wireless Backhaul,dwb),其SSID則會隱藏起來,並在後面加個dwb的字樣。

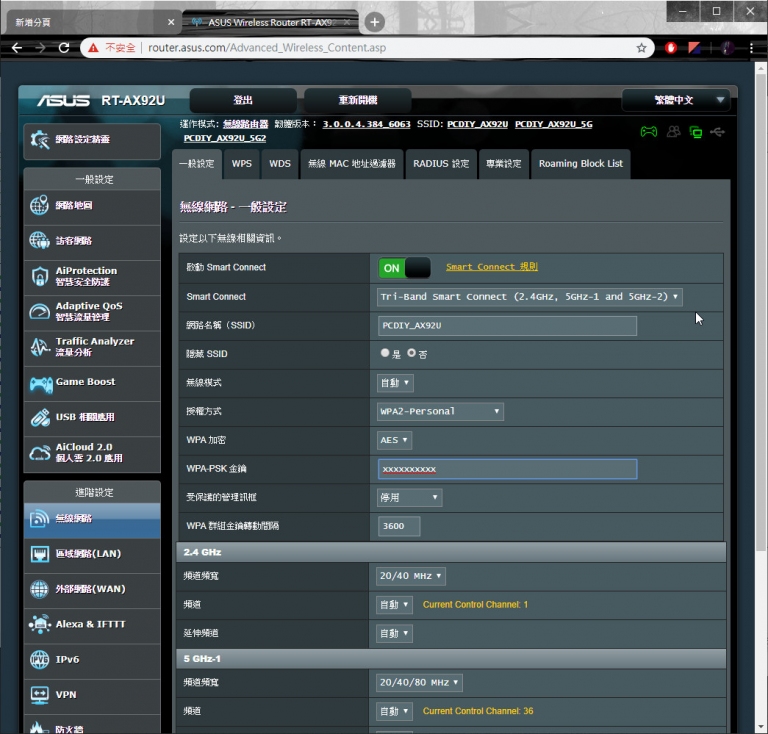

在無線網路設定選項中,單台RT-AX92U環境時,自定是啟用Smart Connect功能。此時三頻段(2.4GHz/5GHz/5GHz-2)都是設定成相同SSID與密碼,這樣的模式下,裝置端在連線時,就會自動判斷最佳的連線頻段


當兩台以上的RT-AX92U建立起AiMesh網路之後,各節點之間會有一個專屬的802.11ax Wireless Backhaul (無線骨幹通道),來快速傳遞資料,讓一般802.11ac或802.11n的裝置能夠享受高品質的無線傳輸內容。當然802.11ax的裝置,也是可以使用11ax的頻段來分食Wireless Backhaul的頻寬


在多台RT-AX92U使用環境時,自定會將5GHz-2頻寬拿來當Wireless Backhaul,因此Smart Connect功能可設定其中兩個頻段(2.4GHz與5GHz)使用相同SSID與密碼,這樣的模式下,裝置端在連線時,就會以802.11ac或802.11n來連線


平常時AiMesh的Router與各Node之間,是透過5GHz-2 (802.11ax,Wi-Fi 6)的無線專屬通道來進行高速傳輸,讓資料能夠快速在各Node間遊走,這時候使用者透過2.4GHz或5GHz (802.11ac或802.11n)連線時,依然能夠享受到最快速的無線傳輸速度。當然您也可以將Smart Connect功能關閉,此時即可分別設定2.4GHz、5GHz、5GHz-2這三個頻段的不同SSID與密碼。以下就是對應的設定說明表。

▼表 Smart Connect在單機或多機下的頻段設定畫面比較表


亦即,RT-AX92U單台使用時,在Wireless的設定中,5GHz-2這個頻段是可以自由使用的。若開啟AiMesh系統之後,路由器自定會將5GHz-2這個頻段設定為dwb (Dedicated Wireless Backhaul,專屬無線骨幹通道),並隱藏起來,以做為兩台或三台Router之間無線傳輸的高速公路之用。當然你也可以將支援11ax的裝置強行連入這個dwb的通道,以分食掉裡面的4804Mbps頻寬。以下的測試中會再詳細說明。

若將Smart Connect功能關閉,即可分別設定三個頻段(2.4GHz/5GHz/5GHz-2)的SSID/密碼,以及細部設定


在設定5GHz-2頻段時,可以開啟160MHz頻率,以提升11ax的傳輸效能


效能實測與說明

這次PCDIY!同樣以「跨室內區域」與「室內外延伸」的兩個場景,來進行測試RT-AX92U 2 Pack套裝組的效能。將RT-AX92U其中一台當成AiMesh Router,放在4F辦公室的座位旁邊,並將WAN埠連接到中華電信光世代(100M/40M)數據機,做為對外與辦公室整體的路由器主機。接下來,再將另一台RT-AX92U當成AiMesh Node,放在會議室靠外窗的地方,以進行兩種場景測試。

先說明這次的測試軟體,包含使用Speed Test來測試Internet (對外網際網路)的傳輸速度,這部份因受限於中華電信光世代的頻寬,因此下列的效能實測不會超過100Mbps與40Mbps。接著測試Intranet(對內網路)的傳輸速度,我們透過FTP Cake來下載區網內的一個2.0GB的檔案(Ubuntu 19.04 x64的官方ISO檔案),必要時還會加測一個下載6.53GB的檔案(Windows 10 1903 x86+x64的官方ISO檔案),來測試下載時間與平均傳輸速度。至於手機則是使用Samsung Galaxy S10+ (目前唯一支援Wi-Fi 6標準的手機)測試。

本次測試使用Samsung Galaxy S10+手機,其在連接到11ax路由器時,Wi-Fi Logo右邊會有一個6的字樣,代表已經連到Wi-Fi 6的高速傳輸環境


第一部份的「跨室內區域」測試,主要分成:(A)筆者辦公室座位區,距離Router約1公尺,此時使用手機來連到RT-AX92U Router上,並以各種頻段(2.4GHz、5GHz與5GHz-2)來進行測試,在這個情況下,效能表現是5GHz-2 > 5GHz > 2.4GHz。

站在辦公室內的(A)點處,來測試Internet與Intranet的傳輸效能


再來移動到(B)處,也就是門口處,此時距離RT-AX92U Router大約8公尺,這時候也以各種頻段來進行測試。整體效能稍比在(A)處慢一些,至於2.4GHz傳輸6.53GB大檔案實在太慢,因此就不進行測試。效能表現一樣是5GHz-2 > 5GHz > 2.4GHz。

站在辦公室內的(B)或(B+)點處,來測試Internet與Intranet的傳輸效能。(B)與(B+)是相同地點,主要是用來區分連到哪一個Router:(B)表示連線到主Router、(B+)表示連線到Node


再來移動到(C)處,也就是靠近RT-AX92U Node大約1公尺處,此時手機會連到這台Node,這時候也透過三種頻段來測試效能。值得注意的是,由於5GHz 11ax部份因為本身做為Router與Node之間的無線Backhaul,因此當手機也以11ax模式連入時,會造成效率降低,使其測試成績不如單純以5GHz 11ac模式來連接時還要好。效能表現變成是5GHz (11ax) > 5GHz-2 (11ac) > 2.4GHz。

站在辦公室內的(C)點處,來測試Internet與Intranet的傳輸效能


最後再動身移到(B+)處,此時手機連到的是RT-AX92U Node上,距離大約5公尺,然後使用三個頻段來連線測試,整體成績稍比在(C)處還差一些。效能表現一樣是5GHz (11ax) > 5GHz-2 (11ac) > 2.4GHz。

接下來,第二部份的「室內外延伸」測試,則是出外連線,以測試RT-AX92U Node的穿牆效果,以及Backhaul的資料載運實力。先從(D)處開始,也就是在1F室外,離RT-AX92U Node大約20公尺。此時同樣以手機分別以三個頻段來測試。發現在5GHz 1ax時,反而傳輸速度比(C)的狀況還好一些,而5GHz 11ac的傳輸效能就降到16MB/s,此時傳輸2.0GB的檔案需要花到2分鐘以上,但整體表現卻是比5GHz 11ax的模式好很多!

辦公室外的(D)與(E)點的相對位置圖解說


至於移動到(E)處,也就是1F室外下的馬路另一端,離RT-AX92U Node大約30公尺。此時同樣以手機分別以三個頻段來測試。這時候,2.4GHz連線速度降到非常慢,而5GHz還是擁有不錯的成績,在室外的馬路另一邊還能下載2GB容量的檔案並在3分鐘內完成,而5GHz 11ax傳輸也不錯,3分半即可搞定。

走到辦公室外的(D)點與(E)點處,來測試Internet與Intranet的傳輸效能


以上(D)和(E)的效能表現,一樣是5GHz (11ax) > 5GHz-2 (11ac) > 2.4GHz。透過上述的結果可以發現,當您連到AiMesh Node時,最好還是使用11ac模式,來取代11ax模式(因為會搶食Backhaul的頻寬)。

以下就是本次測試的數據表。

▼表 本次測試的RT-AX92U擺設地點,與使用各頻段的各種測試數據 (紅字代表最佳效能)


RT-AX92U AiMesh測試結語

整體測試下來,可得知當今Wi-Fi 6 (11ax)的Router,覆蓋面積更廣,傳輸效率更高。以單台Router連接時,可以擁有比Wi-Fi 5 (11ac)快將近40%的效能。若因為室內空間大,需要多台Router組成Mesh網路環境時,就可以選擇這次的華碩RT-AX92U 2台裝的產品,其可應用11ax的快速傳輸優勢,來建立Mesh網狀網路所需要的超高速專屬骨幹 (4804Mbps),讓無線訊號覆蓋的地方,都能享有在11ac或11n模式下的超高速傳輸效果。

若您有Wi-Fi 6 (11ax)的裝置(例如筆電或手機),在單Router的情況下,可以直接以11ax的頻段來連線,充分享有最高速度的傳輸效果。若在多Router的情況下,由於RT-AX92U的5GHz-2頻段自定用來當成骨幹,因此有外來的11ax裝置連線時,自然會有些頻寬會分食掉,使得各Mesh節點之間的傳輸效率下降,建議還是以11ac模式來連線,以達到多人同時擁有高速傳輸的需求。若您真的需要在Mesh環境下完全獨享11ax的超高速4804Mbps頻寬,那麼還可以選擇旗艦級的ROG Rapture GT-AX11000,其提供兩組11ax的5GHz頻段(1個頻段對外使用,另1個頻段為內部骨幹),可以滿足這類使用者的需求。

整體而言,華碩RT-AX92U 2 Pack無線網路組合,可以幫助超大室內空間提供完整的無線訊號覆蓋,且只要2台11ax規格的路由器,即可取代傳統3台11ac的路由器,加上其AiMesh系統也能相容於先前的11ac路由器,讓無線訊號覆蓋範圍更廣,以達到何時何地都能快速傳輸,GB等級的大檔案傳輸也能快速秒殺,值得商用辦公室與高階玩家們選購使用。

世界首款Wi-Fi 6的AiMesh路由器-華碩RT-AC92U 2 Pack 套裝組,輕鬆建構無縫接軌的家用或商用網路連線環境


華碩RT-AC92U AC6100 (2 Pack套裝組),是11ax高階機種的不二選,能與既有11ax和11ac的AiMesh路由器一起串連,以輕鬆建構個人雲與網狀網路,滿足商用辦公室與高階玩家們的需求。PCDIY!在此特別推薦。


產品規格表
產品型號:RT-AX92U (2台套裝組合包)
產品等級:AX6100 (400Mbps + 867Mbps + 4804Mbps)
主處理器:Broadcom BCM4906 1.8GHz, 2 cores
記憶儲存:256MB Flash+512MB RAM
按鈕設計:重置鈕、WPS鈕、開關鈕
指示燈號:電源、WAN、LAN、2.4GHz Wi-Fi、5GHz Wi-Fi、5GHz Wi-Fi 2 (由右至左)
連接孔位:GbE WAN埠 x4 + GbE LAN埠x4,另有USB 3.0、USB 2.0埠各一
無線網路:支援11n 256QAM (400Mbps)、11ac (867Mbps)、5GHz 11ax (4804Mbps)
天線設計:內建x6 (內部x2,外部x4) – 2.4GHz 2x2,5GHz-1 2x2,5GHz-2 4x4
覆蓋範圍:高達150坪全屋覆蓋
大小尺寸:15.5 x 15.5 x 5.26 mm (不包含天線高度)
官方保固:3年保固 故障直接換新,0800全省免費到府收送

廠商資料:
廠商名稱:華碩電腦股份有限公司
廠商電話:0800-093-456
廠商網址:www.asus.com.tw
市場行情:13,990元 (2台裝)
